Ein umfassender Leitfaden zur transienten Überspannungsschutzdiode: Funktion, Vorteile und technische Aspekte zum Schutz elektronischer Schaltungen.

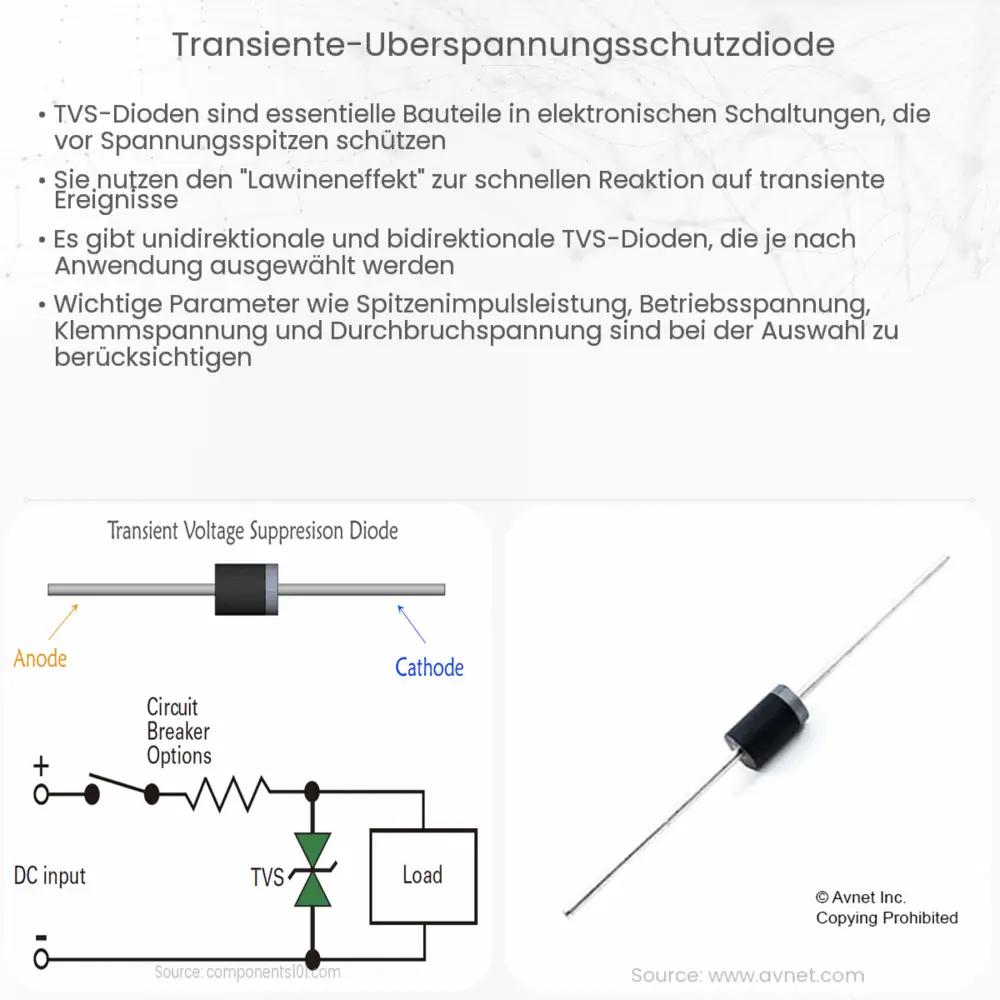

Was ist eine transiente Überspannungsschutzdiode?
Eine transiente Überspannungsschutzdiode, auch bekannt als „Transient Voltage Suppressor Diode“ (TVS-Diode), ist ein spezieller Halbleiterbaustein, der entwickelt wurde, um elektronische Schaltungen vor kurzzeitigen Spannungsspitzen zu schützen. Diese Spannungsspitzen können durch verschiedene externe Ereignisse, wie beispielsweise Blitzeinschläge, oder interne Vorgänge, wie das Schalten von Lasten, verursacht werden.
Wie funktioniert eine TVS-Diode?
Die TVS-Diode fungiert als Überspannungsableiter. Wenn die anliegende Spannung über einem bestimmten Schwellenwert liegt, wird die Diode sehr niederohmig und leitet den Überschussstrom ab, wodurch die Spannung über der Diode begrenzt wird. Sobald die Spannung wieder unter den Schwellenwert fällt, kehrt die Diode in ihren hochohmigen Zustand zurück und verhindert so, dass Strom fließt. Dieser schnelle Umschaltvorgang ermöglicht es der TVS-Diode, die empfindlichen Schaltungen vor plötzlichen Spannungsspitzen zu schützen.
Eigenschaften und Vorteile der TVS-Diode
- Schnelle Reaktionszeit: Eine der Hauptvorteile einer TVS-Diode ist ihre Fähigkeit, sehr schnell auf Spannungsspitzen zu reagieren – oft innerhalb von Nanosekunden.
- Wiederholte Anwendung: Anders als einige andere Überspannungsschutzvorrichtungen kann eine TVS-Diode mehrfach verwendet werden, ohne dass sie ausgetauscht werden muss, solange sie nicht über ihre spezifizierten Grenzen hinaus belastet wird.
- Kompakte Bauweise: TVS-Dioden sind in der Regel sehr klein und benötigen wenig Platz auf einer Platine, was sie ideal für den Einsatz in tragbaren Geräten und anderen Anwendungen mit begrenztem Platzangebot macht.
Anwendungsbeispiele
Wegen ihrer schnellen Reaktionszeit und Zuverlässigkeit sind TVS-Dioden in einer Vielzahl von Anwendungen zu finden. Dazu gehören:
- Schutz von Kommunikationsleitungen (z. B. Ethernet, USB, Telefonleitungen).
- Absicherung von Stromversorgungsschaltungen in Computern und anderen elektronischen Geräten.
- Verhinderung von Schäden durch elektrostatische Entladungen (ESD) in empfindlichen elektronischen Bauteilen.
Dies ist nur ein kleiner Einblick in die Welt der transienten Überspannungsschutzdioden. Im nächsten Abschnitt werden wir weitere Details und technische Aspekte dieses wichtigen Halbleiterbausteins besprechen.
Technische Aspekte der TVS-Diode
Die TVS-Diode ist in verschiedenen Ausführungen und mit unterschiedlichen Spezifikationen erhältlich. Bei der Auswahl einer geeigneten TVS-Diode für eine bestimmte Anwendung sollten mehrere technische Parameter berücksichtigt werden:
- Durchbruchspannung: Dies ist die Spannung, bei der die Diode anfängt zu leiten. Sie sollte leicht über der maximal zulässigen Betriebsspannung der zu schützenden Schaltung liegen.
- Maximal zulässiger Spitzenstrom: Dies ist der maximale Strom, den die Diode kurzzeitig ableiten kann, ohne beschädigt zu werden.
- Kapazität: Da TVS-Dioden in Hochfrequenzanwendungen eingesetzt werden können, sollte ihre Kapazität möglichst gering sein, um Signalverzerrungen zu vermeiden.
- Arbeits- und Spitzenspannung: Dies sind die minimalen und maximalen Spannungen, bei denen die Diode effektiv arbeitet.
Tipps zur Anwendung
Beim Einsatz von TVS-Dioden ist es wichtig, die Diode so nah wie möglich am zu schützenden Bauteil zu platzieren, um den besten Schutz zu gewährleisten. Außerdem sollte bei der Installation sichergestellt werden, dass der Strompfad von der Diode zur Masse so kurz und niederohmig wie möglich ist, um schnelle und effiziente Überspannungsableitung zu gewährleisten.
Schlussfolgerung
Transiente Überspannungsschutzdioden spielen eine entscheidende Rolle beim Schutz von elektronischen Schaltungen vor unerwarteten und potenziell schädlichen Spannungsspitzen. Mit ihrer schnellen Reaktionszeit, wiederholten Einsatzmöglichkeit und kompakten Bauweise bieten sie einen zuverlässigen Schutz gegen eine Vielzahl von Überspannungsursachen. Es ist jedoch wichtig, die richtige Diode für die spezifische Anwendung auszuwählen und sie korrekt zu installieren, um den besten Schutz zu gewährleisten. Mit der richtigen Auswahl und Anwendung können TVS-Dioden dazu beitragen, die Lebensdauer und Zuverlässigkeit von elektronischen Geräten zu erhöhen.
