Ein umfassender Überblick über den Siliziumgesteuerten Gleichrichter (SCR): Aufbau, Funktion, Anwendungen und Vor- sowie Nachteile dieses Halbleiterbauelements.
Was ist ein Siliziumgesteuerter Gleichrichter (SCR)?
Ein Siliziumgesteuerter Gleichrichter (SCR), auch als Thyristor bekannt, ist ein Halbleiterbauelement, das in der Elektronik als Schalter und in der Leistungselektronik zur Steuerung großer Ströme verwendet wird. Es ist ein Vierlagertyp-Halbleiter, der drei Anschlüsse besitzt: Anode, Kathode und Steuergitter (Gate). Einmal aktiviert, bleibt der SCR leitend, bis der Strom durch ihn unterbrochen wird oder die anliegende Spannung auf Null fällt.
Aufbau und Funktion

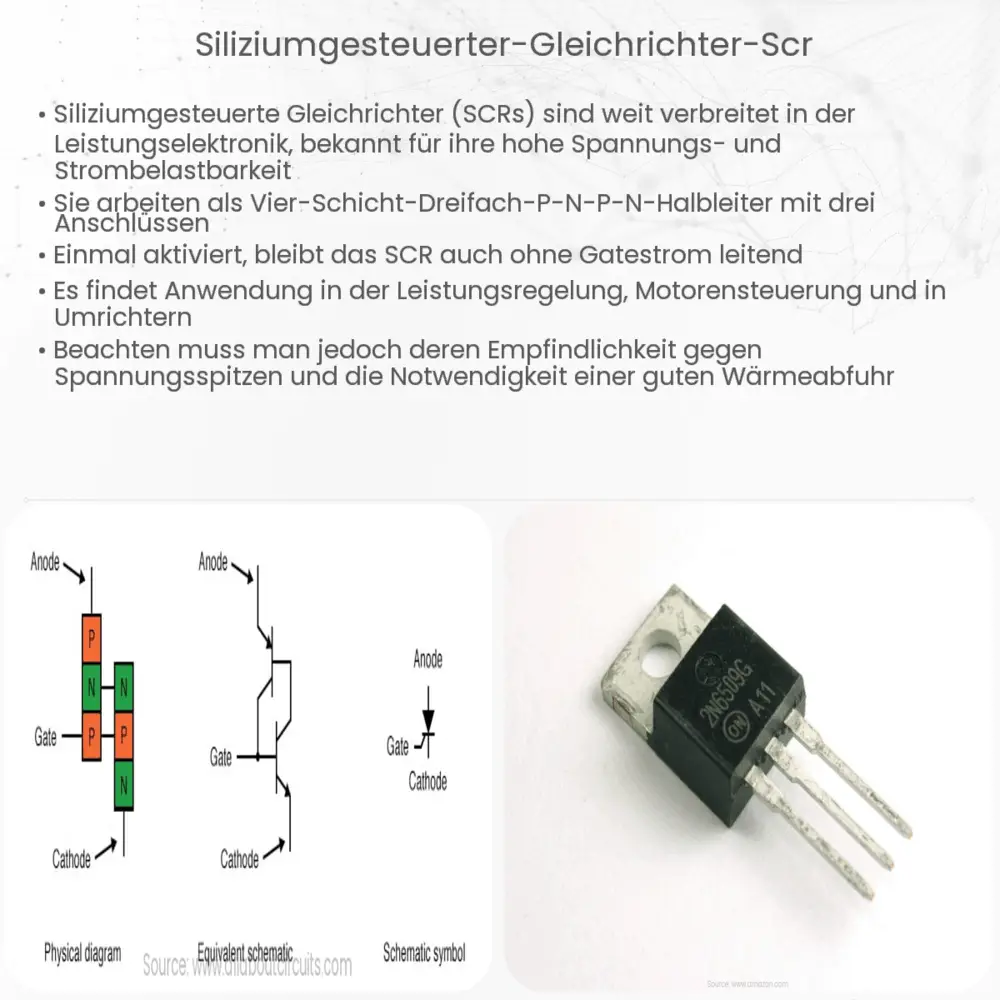

Ein SCR besteht aus vier Halbleiterschichten abwechselnd p- und n-Typ, die als pnpn strukturiert sind. Zwischen diesen Schichten befinden sich drei pn-Übergänge. Der SCR hat drei Anschlüsse, nämlich Anode (A), Kathode (K) und Steuergitter (G). Die Anode ist mit der äußeren p-Schicht verbunden, die Kathode mit der äußeren n-Schicht und das Gate mit der inneren p-Schicht.
- Anode (A): Positiver Anschluss des SCRs.
- Kathode (K): Negativer Anschluss des SCRs.
- Steuergitter (G): Dieser Anschluss wird verwendet, um den SCR zu zünden oder zu aktivieren.
Im ausgeschalteten Zustand, also wenn keine Spannung am Gate anliegt, verhält sich der SCR wie ein offener Schalter, d.h. er leitet keinen Strom. Sobald jedoch eine ausreichende positive Spannung am Gate angelegt wird, zündet der SCR und wird leitend. Dieser Zustand, in dem der SCR leitet, wird als „eingeschaltet“ oder „aktiviert“ bezeichnet. Interessanterweise bleibt der SCR auch dann leitend, wenn die Gate-Spannung entfernt wird, vorausgesetzt der durch ihn fließende Strom fällt nicht unter einen bestimmten Halte-Stromwert.
Anwendungen von SCRs
Wegen ihrer Fähigkeit, hohe Ströme und Spannungen zu steuern, sind SCRs in vielen Anwendungen der Elektronik und Elektrotechnik verbreitet. Zu den gängigsten Anwendungen gehören:
- Spannungsregler
- Leistungsregelung in Elektroheizungen
- Motorsteuerungen
- Umrichter in der Leistungselektronik
- Überspannungsschutz in Telekommunikationsnetzen
Im folgenden Abschnitt werden wir tiefer auf die Funktionsweise, Charakteristiken und weitere Anwendungen von SCRs eingehen.
Funktionsweise und Charakteristiken
Die Basisoperation des SCRs ist ziemlich einzigartig im Vergleich zu anderen Halbleiterbauelementen. Er leitet nicht automatisch, wenn eine Spannung angelegt wird, sondern benötigt eine initiale Zündung durch das Gate. Nachdem der SCR gezündet wurde und in den leitenden Zustand übergeht, kann er in diesem Zustand verbleiben, selbst wenn das Gate-Signal entfernt wird. Dieser leitende Zustand wird als „Latch-Up“ bezeichnet. Um den SCR wieder auszuschalten, muss der Strom, der durch ihn fließt, unterbrochen werden, etwa durch externe Schaltungen oder wenn die Lastbedingungen dies natürlich bewirken.
Vorteile und Nachteile von SCRs
Wie jedes elektronische Bauelement haben auch SCRs ihre Vor- und Nachteile:
- Vorteile:
- Hervorragende Fähigkeit zur Steuerung hoher Ströme und Spannungen.
- Langlebig und zuverlässig, da sie keine beweglichen Teile enthalten.
- Hohe Effizienz durch niedrigen Spannungsabfall im leitenden Zustand.
- Nachteile:
- Einmal gezündet, kann der SCR nicht elektrisch ausgeschaltet werden, es sei denn, der durchfließende Strom wird unterbrochen.
- Benötigt spezielle Treiberschaltungen zur Steuerung des Gate-Signals.
- Empfindlich gegenüber Überspannungen und Spannungsspitzen.
Schlussfolgerung
Der Siliziumgesteuerter Gleichrichter (SCR) ist ein leistungsstarkes und vielseitiges Halbleiterbauelement, das in vielen Bereichen der Elektronik und Elektrotechnik Anwendung findet. Mit seiner Fähigkeit, hohe Ströme und Spannungen zu steuern, bietet er eine effiziente Lösung für Anwendungen, die präzise Steuerung und Zuverlässigkeit erfordern. Dennoch erfordert seine Verwendung ein tiefes Verständnis seiner Funktionsweise und der damit verbundenen Einschränkungen. In den richtigen Anwendungen und mit geeigneter Schaltungsgestaltung kann der SCR jedoch eine hervorragende Leistung liefern und zu verbesserten Systemlösungen beitragen.
