Was sind Schwingspulen und wie funktionieren sie?
Schwingspulen spielen eine entscheidende Rolle in der Welt der Akustik, insbesondere wenn es um Lautsprecher und Mikrofone geht. Diese Komponenten sind das Herzstück vieler elektroakustischer Wandler, die elektrische Signale in Schallwellen umwandeln oder umgekehrt.

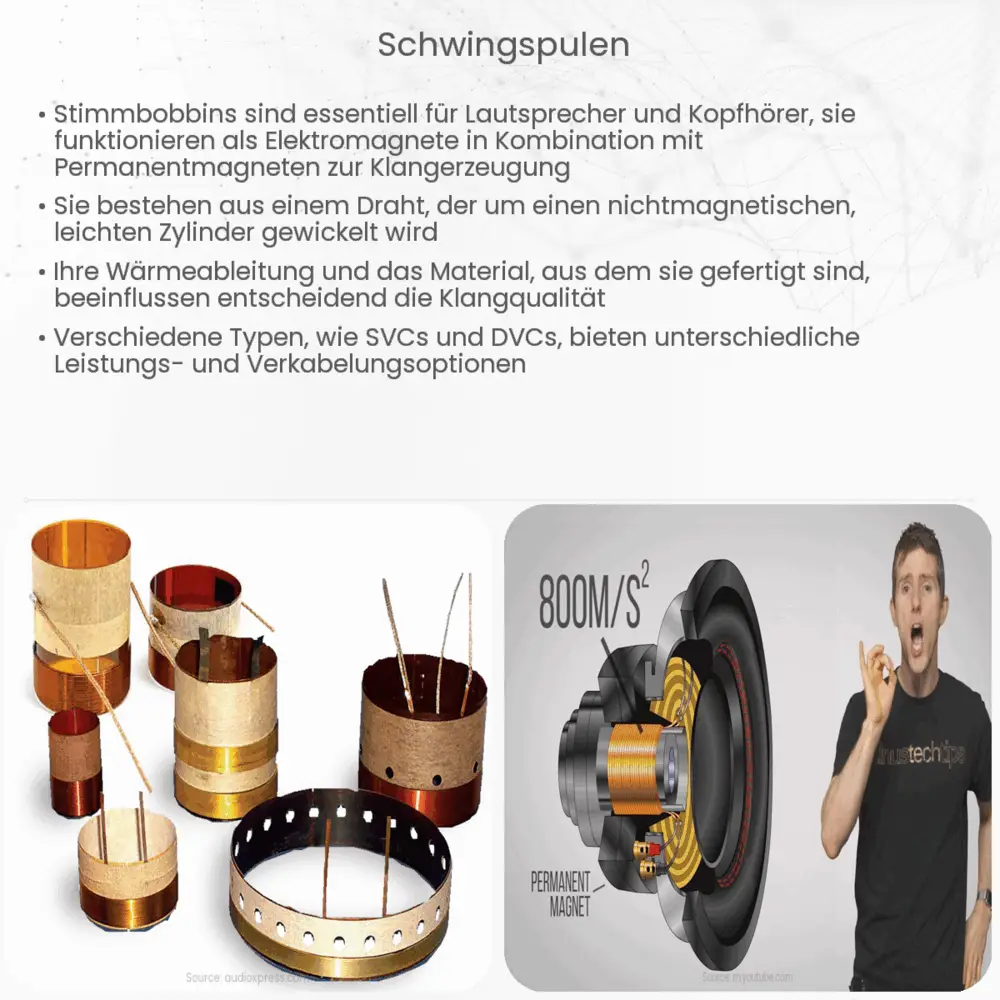

Aufbau und Funktionsweise einer Schwingspule
Die Schwingspule besteht aus einem dünnen, oft lackisolierten Draht, der um einen Kern gewickelt ist. Dieser Draht bildet eine Induktivität, die in das magnetische Feld eines Permanentmagneten oder Elektromagneten eintaucht. Wenn ein elektrischer Strom durch die Spule fließt, erzeugt das Zusammenspiel von Strom und Magnetfeld eine Kraft – bekannt als Lorenzkraft – die die Spule bewegt.
Diese Bewegung ist die Grundlage für die Umwandlung von elektrischen Signalen in Schallwellen bei einem Lautsprecher. Umgekehrt kann eine sich bewegende Schwingspule in einem Magnetfeld durch Schallwellen auch elektrische Signale erzeugen, was das Prinzip eines Mikrofons ist.
Die Physik hinter der Schwingspule
Die Lorenzkraft, die auf eine Schwingspule wirkt, kann mit der folgenden Gleichung beschrieben werden:
F = B * I * l
wo F die Kraft in Newton, B die magnetische Flussdichte in Tesla, I der Strom in Ampere und l die Länge des Drahtes innerhalb des Magnetfeldes in Metern ist. Diese Gleichung zeigt, dass die Kraft direkt proportional zur Stärke des Magnetfelds (B), dem durch die Spule fließenden Strom (I) und der Länge des Drahtes (l) ist.
Anwendungen der Schwingspule
Die Hauptanwendung der Schwingspule findet sich in Lautsprechern. Hier bewirkt der durch die Schwingspule fließende Wechselstrom, dass sie sich im Takt des Audiosignals auf und ab bewegt. Diese Bewegung wird auf eine Membran übertragen, die dann die Luft in Schwingungen versetzt und so Schallwellen erzeugt.
Aber auch in Mikrofonen sind Schwingspulen unverzichtbar. Hier werden sie durch die Schallwellen der Umgebung in Bewegung versetzt, und es wird ein entsprechender elektrischer Strom erzeugt, der als Signal weiterverarbeitet werden kann.
Die präzise Funktionsweise und die Qualität der Schwingspule sind maßgeblich für die Klangqualität eines Lautsprechers oder die Aufnahmequalität eines Mikrofons. Moderne Schwingspulen werden daher mit hochpräzisen Methoden gefertigt und auf ihre Leistung hin optimiert.
Optimierung und Herausforderungen bei Schwingspulen
Die Herstellung von Schwingspulen erfordert Präzision und hochwertige Materialien. Der Draht muss gleichmäßig und fest gewickelt sein, um eine maximale Leistung zu erreichen. Zudem sind die thermische Belastbarkeit und die mechanische Stabilität der Schwingspule entscheidend, da sie während des Betriebs starken Schwankungen von Strom und Bewegung ausgesetzt ist.
Eine wichtige Eigenschaft der Schwingspule ist ihre Impedanz, die sich aus dem ohmschen Widerstand und der induktiven Reaktanz zusammensetzt. Die Impedanz bestimmt, wie effektiv die Schwingspule mit einem Verstärker zusammenarbeitet und wie viel Leistung sie von diesem beziehen kann.
Die Zukunft der Schwingspulentechnologie
Mit fortschreitender Technologie werden Schwingspulen immer weiter optimiert. Neue Materialien wie Kohlefaser oder Nanomaterialien halten Einzug in die Konstruktion, um die Leistungsfähigkeit zu erhöhen und das Gewicht zu reduzieren. Zudem wird durch präzise Fertigungstechniken wie 3D-Druck eine noch genauere Bauweise möglich, die die akustischen Eigenschaften weiter verbessert.
Im Bereich der Forschung und Entwicklung gibt es Bestrebungen, die elektromagnetischen Eigenschaften von Schwingspulen so zu optimieren, dass sie noch effizienter arbeiten. Hierzu gehört auch die Entwicklung von Schwingspulen, die bei unterschiedlichsten Frequenzen eine gleichbleibend hohe Leistung erbringen.
Fazit
Schwingspulen sind ein faszinierender und unverzichtbarer Bestandteil der modernen Audiotechnologie. Ihre Entwicklung und Optimierung haben direkten Einfluss auf die Qualität der Schallwiedergabe und -aufnahme. Mit den Fortschritten in Materialwissenschaft und Fertigungstechnik stehen wir möglicherweise am Anfang einer neuen Ära der elektroakustischen Wandler, in der Schwingspulen noch leistungsfähiger und effizienter werden. Die fortlaufende Forschung und Innovation in diesem Bereich versprechen eine spannende Zukunft für Audiophile und Fachleute gleichermaßen.
