Rogowski-Spulenstromsensor: Eine Einführung
Ein Rogowski-Spulenstromsensor, häufig einfach als Rogowski-Spule bezeichnet, ist ein elektrisches Messgerät, das zur Erfassung des Wechselstroms in einem Leiter verwendet wird. Er wurde nach dem polnischen Ingenieur Walter Rogowski benannt, der wesentlich an seiner Entwicklung beteiligt war.

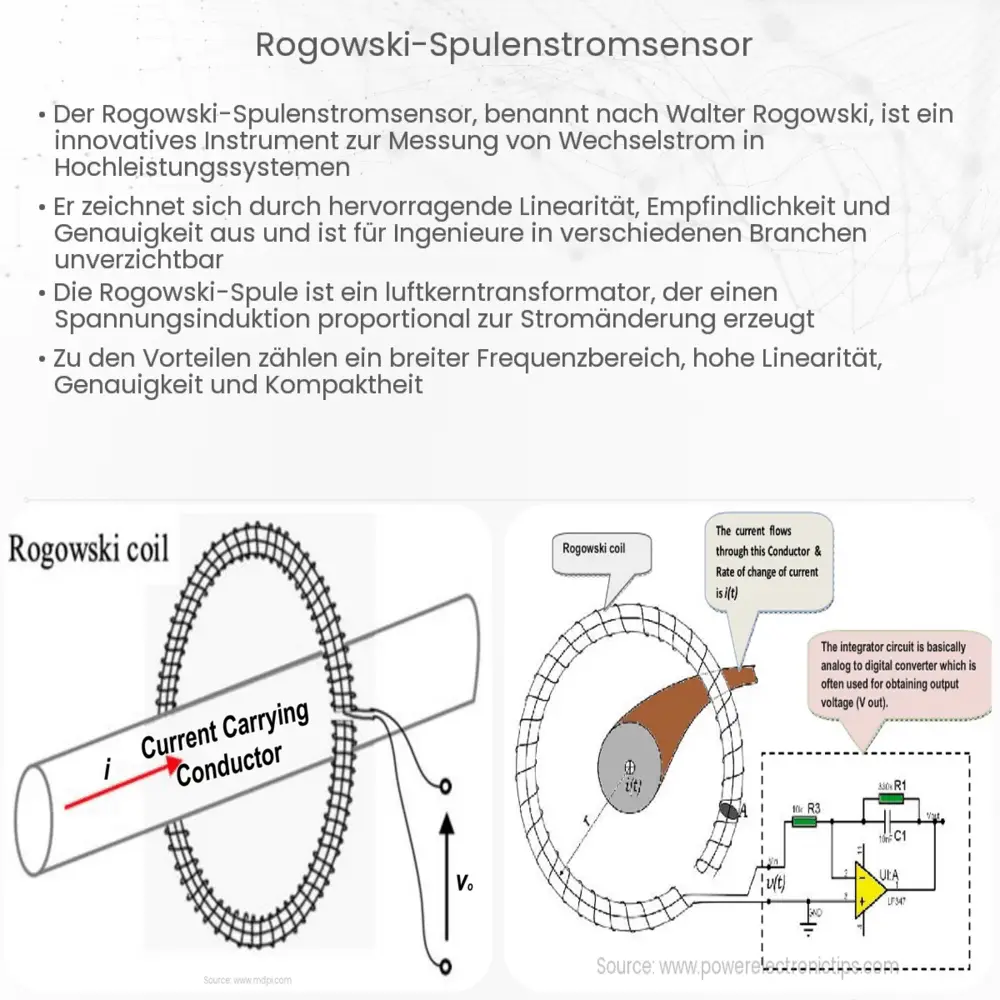

Aufbau und Funktionsweise
Die Rogowski-Spule besteht aus einer dünnen Windung, die um den zu messenden Leiter gelegt wird. Der Aufbau der Spule ist in der Regel toroidal, sodass keine Enden vorhanden sind und sie somit keinen Stromfluss unterbrechen muss.
Wenn ein Wechselstrom durch den Leiter fließt, erzeugt er ein magnetisches Wechselfeld um sich herum. Dieses Wechselfeld induziert eine Spannung in der Rogowski-Spule. Die induzierte Spannung ist proportional zur Änderungsrate des Stroms im Leiter. Da die Rogowski-Spule den Strom nicht direkt misst, sondern die Änderung des Stroms, ist sie besonders nützlich für die Messung von Wechselströmen und schnellen Transienten.
Vorteile der Rogowski-Spule gegenüber herkömmlichen Sensoren
- Isolierendes Messverfahren: Da die Rogowski-Spule den zu messenden Leiter nicht berührt, gibt es keine direkte elektrische Verbindung, was sie sicher und isolierend macht.
- Flexible Anwendung: Aufgrund ihres offenen Designs können Rogowski-Spulen leicht um Leiter unterschiedlicher Größe und Form gewickelt werden, was sie besonders vielseitig macht.
- Weiter Frequenzbereich: Die Spule kann sowohl niederfrequente als auch sehr hohe Frequenzen messen, wodurch sie für eine breite Palette von Anwendungen geeignet ist.
Anwendungen
Die Rogowski-Spule findet in verschiedenen Bereichen Anwendung, von der Industrie bis zur Forschung. Einige typische Anwendungen sind:
- Leistungselektronik und Antriebstechnik
- Strommessung in Hochspannungsnetzen
- Fehleranalyse in elektrischen Netzwerken
Durch ihre vielfältigen Vorteile und ihre hohe Genauigkeit hat sich die Rogowski-Spule zu einem wichtigen Instrument in der elektrischen Messtechnik entwickelt.
Limitationen und Herausforderungen
Obwohl die Rogowski-Spule viele Vorteile bietet, hat sie auch einige Einschränkungen:
- Integrationsbedarf: Da die Spule die Änderungsrate des Stroms misst, muss das Ausgangssignal oft integriert werden, um den tatsächlichen Stromwert zu erhalten. Dies erfordert zusätzliche Schaltungen oder Software-Verarbeitung.
- Empfindlichkeit gegenüber Positionierung: Die exakte Position und Ausrichtung der Spule um den Leiter kann das Messergebnis beeinflussen. Daher ist eine sorgfältige Platzierung erforderlich.
- Preis: In einigen Fällen können Rogowski-Spulen teurer sein als traditionelle Stromwandler, insbesondere wenn hohe Genauigkeitsanforderungen bestehen.
Zusammenfassung und Fazit
Die Rogowski-Spule stellt eine innovative Technologie in der Welt der elektrischen Messtechnik dar. Mit ihrer Fähigkeit, Wechselströme und schnelle Transienten präzise zu messen, ohne eine direkte elektrische Verbindung zum Leiter herzustellen, bietet sie eine sichere und flexible Lösung für viele Anwendungen. Trotz einiger Herausforderungen und Einschränkungen bleibt die Rogowski-Spule ein wertvolles Instrument für Fachleute in der Elektrotechnik und darüber hinaus.
Die kontinuierliche Weiterentwicklung und Anpassung dieser Technologie verspricht, ihre Anwendungen zu erweitern und ihre Effizienz weiter zu verbessern. Für diejenigen, die in der Elektro- und Energietechnik tätig sind, lohnt es sich definitiv, sich mit der Rogowski-Spule und ihren Anwendungen vertraut zu machen.
