Was sind Rogowski-Spulen und ihre Anwendungen?
Die Rogowski-Spule, benannt nach dem deutschen Physiker Walter Rogowski, ist ein wichtiges Instrument in der Elektrotechnik. Es handelt sich um eine spezielle Form der Stromwandler, die zur präzisen Messung von Wechselströmen verwendet wird. Im Gegensatz zu herkömmlichen Stromwandlern zeichnen sich Rogowski-Spulen durch ihre Flexibilität und die Fähigkeit aus, große Ströme ohne Sättigung zu messen.
Funktionsweise der Rogowski-Spule

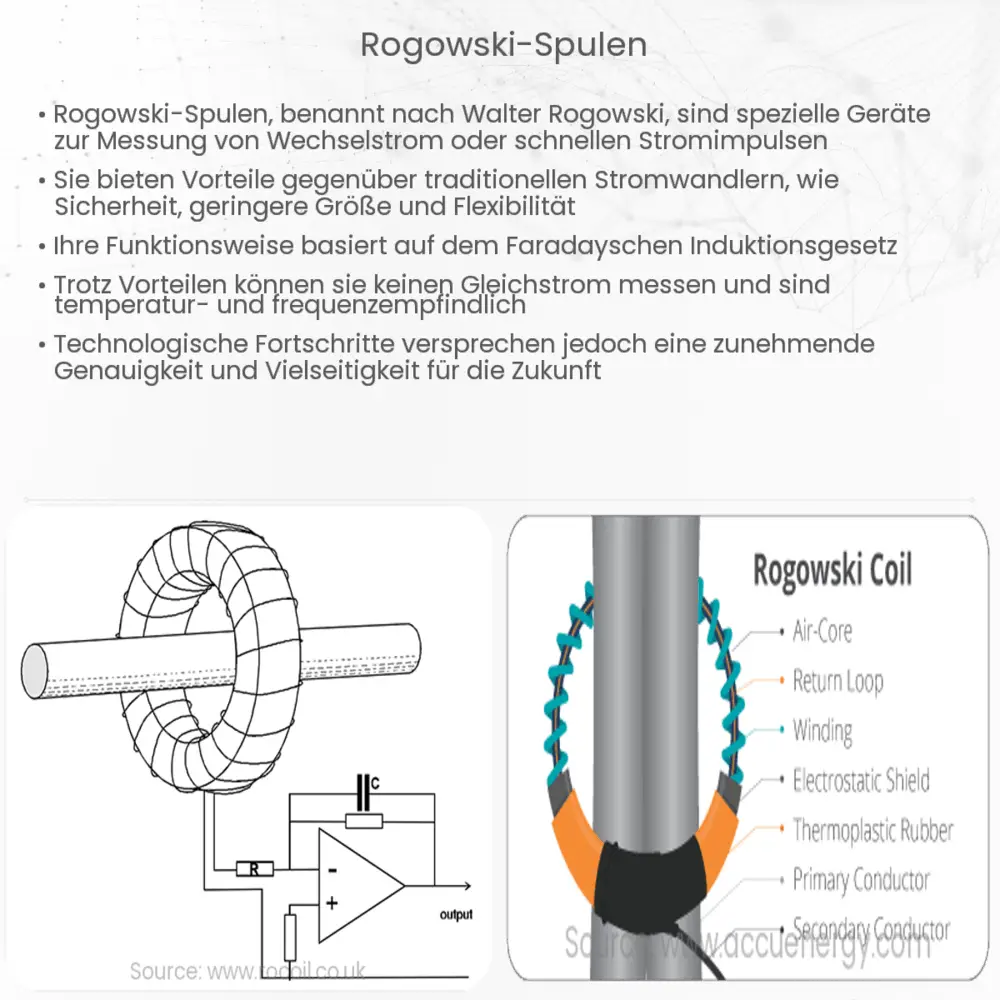

Das Kernstück einer Rogowski-Spule ist ein toroidförmiger, luftgefüllter Kern, um den ein Draht gewickelt ist. Wenn ein Strom durch den Leiter fließt, um den die Spule gelegt ist, induziert das sich ändernde Magnetfeld eine Spannung in der Spule. Diese Spannung ist proportional zur zeitlichen Änderung des Stroms und kann zur Bestimmung des Stromverlaufs verwendet werden. Ein wesentlicher Vorteil der Rogowski-Spule ist, dass sie keinen magnetischen Kern besitzt, was die Sättigung verhindert und eine lineare Antwort über einen weiten Bereich von Stromstärken ermöglicht.
Anwendungsgebiete
Rogowski-Spulen finden Anwendung in verschiedenen Bereichen der Elektrotechnik. Einige der Hauptanwendungsgebiete sind:
- Energieüberwachung und -management: Sie werden zur Überwachung von Stromverbrauch und -qualität in Stromnetzen eingesetzt.
- Fehleranalyse in elektrischen Anlagen: Durch die präzise Messung von Stromspitzen helfen sie bei der Diagnose von Fehlern in elektrischen Systemen.
- Industrielle Prozesskontrolle: In Industrieanlagen werden sie zur Überwachung und Steuerung von elektrischen Vorgängen verwendet.
Darüber hinaus eignen sich Rogowski-Spulen hervorragend für die Anwendung in Umgebungen, in denen herkömmliche Stromwandler aufgrund ihrer Größe oder metallischen Kernmaterialien nicht praktikabel sind. Ihre Flexibilität erlaubt die einfache Installation auch in engen oder schwer zugänglichen Bereichen.
Vorteile der Rogowski-Spule
Zu den wesentlichen Vorteilen der Rogowski-Spule gehören:
- Hohe Genauigkeit: Sie bieten eine sehr genaue Strommessung, besonders bei hohen Frequenzen.
- Flexibilität und einfache Handhabung: Durch ihre flexible Form lassen sie sich leicht um verschiedene Leitergrößen und -formen legen.
- Weiter Messbereich: Sie können ein breites Spektrum von Stromstärken messen, ohne von Sättigungseffekten beeinflusst zu werden.
Nachteile und Herausforderungen
Trotz ihrer vielfältigen Vorteile haben Rogowski-Spulen auch einige Herausforderungen. Eine der Hauptbeschränkungen ist die Notwendigkeit einer externen Integration der induzierten Spannung, um den Strom zu berechnen. Dies erfordert zusätzliche elektronische Schaltungen oder ein digitales Signalverarbeitungssystem. Außerdem sind sie empfindlicher gegenüber externen Magnetfeldern, was zu Messungenauigkeiten führen kann, wenn nicht geeignete Abschirmungen oder Kompensationsmaßnahmen getroffen werden.
Technische Spezifikationen und Anpassung
Rogowski-Spulen sind in verschiedenen Größen und Spezifikationen erhältlich, um unterschiedlichen Anwendungsanforderungen gerecht zu werden. Zu den wichtigsten technischen Parametern gehören der Innendurchmesser der Spule, die Windungszahl, der Wicklungsdrahtdurchmesser und die Empfindlichkeit der Spule. Für spezielle Anwendungen können diese Parameter angepasst werden, um optimale Ergebnisse zu erzielen.
Zukunftsperspektiven und Innovationen
Die Technologie der Rogowski-Spule entwickelt sich stetig weiter. Neue Materialien und fortschrittliche Fertigungstechniken eröffnen Möglichkeiten für noch genauere und robustere Designs. Zudem gibt es Bestrebungen, die Integration und Signalverarbeitung zu vereinfachen, um die Einsatzmöglichkeiten weiter zu erweitern. Mit dem zunehmenden Fokus auf erneuerbare Energien und Smart-Grid-Technologien wird die Bedeutung präziser und flexibler Strommesslösungen wie der Rogowski-Spule weiter zunehmen.
Fazit
Rogowski-Spulen sind ein unverzichtbares Werkzeug in der modernen Elektrotechnik. Ihre Fähigkeit, große Ströme präzise zu messen, ihre Flexibilität und die einfache Handhabung machen sie zu einer idealen Lösung für eine Vielzahl von Anwendungen, von der Energieüberwachung bis zur industriellen Prozesskontrolle. Trotz einiger Herausforderungen bieten sie entscheidende Vorteile gegenüber traditionellen Stromwandlern. Mit fortschreitenden technologischen Entwicklungen werden Rogowski-Spulen weiterhin eine Schlüsselrolle in der Messung und Analyse elektrischer Systeme spielen und dazu beitragen, die Effizienz und Sicherheit in vielen Bereichen der Elektrotechnik zu erhöhen.
