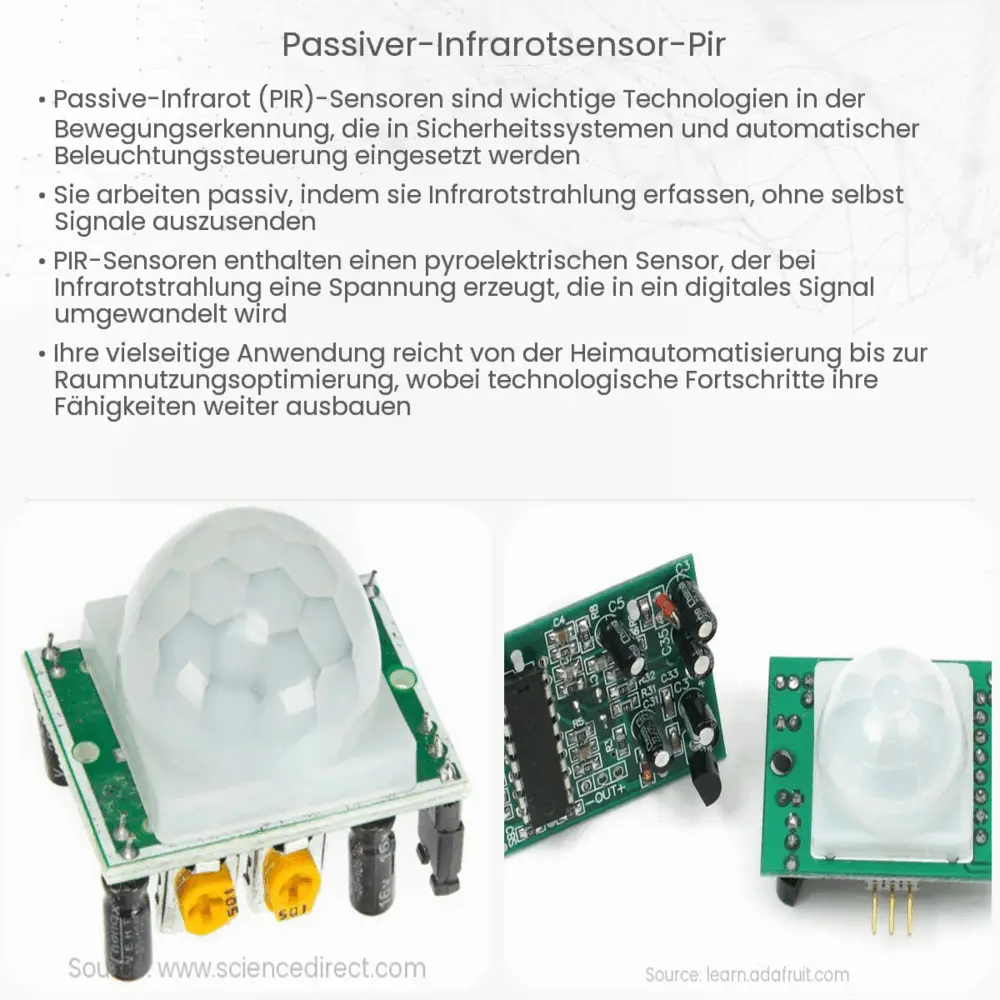

Was ist ein passiver Infrarotsensor (PIR)?
Ein passiver Infrarotsensor (PIR) ist ein elektronischer Sensor, der in der Lage ist, infrarote (IR) Strahlung zu messen, die von einem Objekt in seiner Sichtlinie emittiert oder reflektiert wird. Anders als aktive Infrarotsensoren, die eigene IR-Strahlung aussenden und auf deren Reflektion warten, misst ein PIR-Sensor nur die von anderen Objekten natürlich abgegebene IR-Strahlung. Aus diesem Grund wird er als „passiv“ bezeichnet.
Wie funktioniert ein PIR?
Ein PIR-Sensor besteht im Wesentlichen aus einem speziellen Sensor-Element, welches auf infrarote Wellenlängen empfindlich ist. Wenn sich die Menge der erfassten IR-Strahlung ändert, etwa durch eine Person oder ein Tier, das sich in das Sichtfeld des Sensors bewegt, verändert sich die Spannung des Sensors. Diese Änderung kann erkannt und als Signal interpretiert werden.
Der PIR hat eine spezielle Linse, oft als „Fresnellinse“ bezeichnet, die auf ihm sitzt. Diese Linse fokussiert die infrarote Strahlung auf den Sensor und verbessert die räumliche Erkennung von Bewegungen. Ohne diese Linse wäre der Sensor weniger empfindlich gegenüber Bewegungen in bestimmten Richtungen oder Entfernungen.
Anwendungen von PIR-Sensoren
- Sicherheitssysteme: PIR-Sensoren sind ein beliebtes Mittel in Bewegungsmeldern für Alarmsysteme. Wenn jemand ein Gebäude betritt, kann der PIR eine Bewegung erkennen und den Alarm auslösen.
- Beleuchtung: Sie werden oft in automatischen Beleuchtungssystemen verwendet, um Lichter einzuschalten, wenn eine Person in den Raum kommt.
- Smart Home-Systeme: Mit der wachsenden Popularität von Smart Homes werden PIR-Sensoren zur Steuerung von Thermostaten, Kameras und anderen Geräten eingesetzt.
- Umweltüberwachung: In einigen Systemen zur Wildtierüberwachung oder für agrartechnische Anwendungen werden PIR-Sensoren eingesetzt, um Tiere oder andere Bewegungen zu erkennen.
Der Aufbau eines PIR-Sensors
Ein typischer PIR-Sensor enthält mehrere Komponenten:
- Das Sensorelement, welches empfindlich auf infrarote Strahlung reagiert.
- Eine Fresnellinse zur Fokussierung und Leitung der IR-Strahlung auf das Sensorelement.
- Eine Elektronikschaltung, die die vom Sensorelement erzeugte Spannung verarbeitet und ein Ausgangssignal erzeugt.
Die genaue Funktionsweise und der genaue Aufbau können je nach Hersteller und Anwendung variieren. Es ist wichtig, die Spezifikationen und Anforderungen für jede spezifische Anwendung zu überprüfen.
Vorteile und Limitationen von PIR-Sensoren
PIR-Sensoren bieten eine Reihe von Vorteilen in verschiedenen Anwendungsgebieten:
- Energieeffizienz: Da sie passiv sind und keine Strahlung aussenden, verbrauchen PIR-Sensoren sehr wenig Energie. Dies macht sie ideal für batteriebetriebene Anwendungen.
- Robustheit: PIR-Sensoren sind gegenüber den meisten Umwelteinflüssen robust, was ihre Lebensdauer und Zuverlässigkeit erhöht.
- Kosteneffizienz: In der Massenproduktion sind PIR-Sensoren relativ günstig herzustellen, was sie für eine breite Palette von Anwendungen erschwinglich macht.
Dennoch gibt es auch Limitationen:
- Reichweite und Abdeckung: PIR-Sensoren haben in der Regel eine begrenzte Reichweite und können nur Bewegungen in einem bestimmten Bereich vor dem Sensor erkennen.
- Störanfälligkeit: Manchmal können PIR-Sensoren durch schnelle Temperaturänderungen, wie beispielsweise von Heizungen oder Klimaanlagen, fälschlicherweise ausgelöst werden.
- Verzögerungen: Es kann zu kleinen Verzögerungen zwischen der tatsächlichen Bewegung und der Erkennung durch den Sensor kommen.
Fazit
Passive Infrarotsensoren sind eine effiziente und zuverlässige Technologie zur Bewegungserkennung in einer Vielzahl von Anwendungen, von Sicherheitssystemen bis hin zu automatischer Beleuchtung. Obwohl sie ihre eigenen Limitationen haben, bieten die Vorteile von PIR-Sensoren – insbesondere ihre Energieeffizienz und Kosteneffizienz – sie als eine bevorzugte Wahl in vielen Bereichen. Wie bei jeder Technologie ist es wichtig, die Anforderungen der spezifischen Anwendung zu berücksichtigen und den PIR-Sensor entsprechend auszuwählen und zu kalibrieren.
