NDIR-Gassensor

Ein umfassender Überblick über NDIR-Gassensoren: Funktionsweise, Anwendungen, Vorteile und Grenzen. Alles, was Sie über diese Sensortechnologie wissen müssen.

Was ist ein NDIR-Gassensor?

Ein NDIR-Gassensor (Nicht-Dispersives Infrarot) ist ein Typ von Gassensor, der die Prinzipien der Infrarotspektroskopie verwendet, um die Konzentration eines bestimmten Gases in einer Probe zu messen. Diese Sensoren sind besonders effektiv bei der Detektion von Gasen wie Kohlenstoffdioxid (CO₂), Kohlenmonoxid (CO), Methan (CH₄) und vielen anderen gasförmigen Verbindungen.

Wie funktioniert ein NDIR-Gassensor?

Das Funktionsprinzip eines NDIR-Gassensors basiert auf der Absorption von Infrarotlicht (IR) durch Gasmoleküle. Jedes Gas hat ein einzigartiges Absorptionsspektrum, d.h. es absorbiert Infrarotlicht bei bestimmten Wellenlängen. Ein NDIR-Gassensor nutzt diese Eigenschaft, indem er ein Infrarotlicht durch eine Gasprobe leitet und dann die Intensität des durchgelassenen Lichts misst. Wenn das Gas in der Probe das Licht bei einer bestimmten Wellenlänge absorbiert, führt dies zu einer Verringerung der Lichtintensität, und diese Änderung kann gemessen werden.

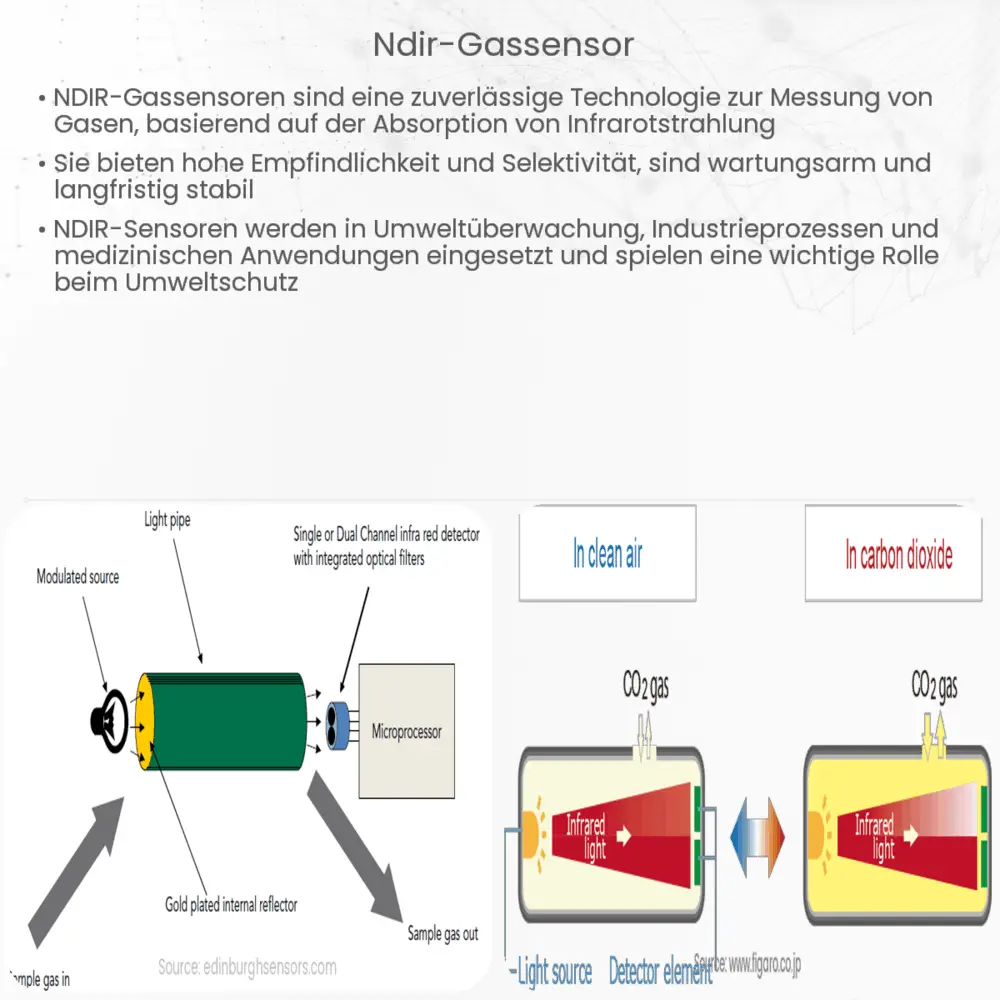

1. Lichtquelle: Der Sensor verwendet eine Infrarotlichtquelle, die ein breites Spektrum von Infrarotwellenlängen emittiert.
2. Detektor: Ein Detektor misst die Intensität des durchgelassenen Lichts und vergleicht sie mit der ursprünglichen Intensität.
3. Gaszelle: Ein Bereich, in dem die Gasprobe gehalten wird. Das Infrarotlicht wird durch diese Zelle geleitet.
4. Filter: Ein optischer Filter kann verwendet werden, um nur bestimmte Wellenlängen des Lichts durchzulassen, die für das zu detektierende Gas relevant sind.

Durch den Vergleich der Intensität des einfallenden und des durchgelassenen Lichts kann der Sensor die Konzentration des Gases in der Probe berechnen. Dies geschieht durch die Beziehung zwischen der Absorption des Lichts und der Konzentration des Gases gemäß dem Beer-Lambertschen Gesetz.

Anwendungen von NDIR-Gassensoren

NDIR-Gassensoren sind in vielen Branchen weit verbreitet. Zu den häufigsten Anwendungen gehören:

• Umweltüberwachung, zum Beispiel zur Überwachung der Luftqualität in Innenräumen und im Freien.
• Industrielle Prozesssteuerung, wo sie zur Überwachung von Gasemissionen oder zur Kontrolle von Prozessen eingesetzt werden können.
• Medizinische Anwendungen, wie z.B. bei der Überwachung von Patienten in der Anästhesiologie.

Da NDIR-Gassensoren keine beweglichen Teile enthalten und keine chemischen Reaktionen zur Gasdetektion benötigen, sind sie in der Regel sehr langlebig und benötigen wenig Wartung.

Vorteile und Grenzen von NDIR-Gassensoren

NDIR-Gassensoren bieten zahlreiche Vorteile gegenüber anderen Gassensortechnologien. Zu den Hauptvorteilen gehören:

• Langlebigkeit: Da sie keine beweglichen Teile oder Verbrauchsmaterialien verwenden, haben sie eine längere Lebensdauer und sind oft weniger wartungsintensiv.
• Schnelle Reaktionszeiten: Die meisten NDIR-Sensoren können Veränderungen in der Gaskonzentration in Echtzeit oder nahezu in Echtzeit messen.
• Spezifität: Durch den Einsatz von spezifischen Filtern können NDIR-Sensoren gezielt auf bestimmte Gase ausgerichtet werden, wodurch Fehlmessungen minimiert werden.
• Nicht-invasiv: NDIR-Sensoren benötigen keinen direkten Kontakt mit dem zu messenden Gas, was sie ideal für Anwendungen macht, bei denen Kontamination ein Problem darstellen könnte.

Allerdings haben NDIR-Gassensoren auch einige Grenzen. Zum Beispiel:

• Einfluss von anderen Gasen: Wenn in der Probe Gase vorhanden sind, die bei ähnlichen Wellenlängen absorbieren, kann es zu Interferenzen kommen.
• Temperatur- und Druckempfindlichkeit: Änderungen in Temperatur und Druck können die Messgenauigkeit beeinflussen, wenn sie nicht korrekt kalibriert oder kompensiert werden.
• Preis: Hochwertige NDIR-Sensoren können teuer sein, insbesondere wenn sie für spezifische oder seltene Gase kalibriert werden müssen.

Fazit

NDIR-Gassensoren sind leistungsstarke Instrumente zur Detektion und Quantifizierung einer Vielzahl von Gasen in verschiedenen Anwendungen. Ihre Fähigkeit, spezifische Gase mit hoher Genauigkeit und Geschwindigkeit zu erkennen, macht sie zu einem bevorzugten Instrument in vielen Industriezweigen. Obwohl sie einige Herausforderungen und Grenzen haben, können durch sorgfältige Auswahl, Kalibrierung und Wartung viele dieser Probleme minimiert oder behoben werden. In Anbetracht der wachsenden Bedeutung von Umweltüberwachung und Prozesssteuerung werden NDIR-Gassensoren wahrscheinlich weiterhin eine Schlüsselrolle in vielen Bereichen spielen.
