Leistungsdioden verstehen: Aufbau, Funktion, Typen und Anwendung. Ein umfassender Leitfaden für die wichtigsten Aspekte und Einsatzbereiche von Leistungsdioden.
Was ist eine Leistungsdiode?
Leistungsdioden sind spezialisierte Halbleiterbauelemente, die entwickelt wurden, um große Ströme und hohe Spannungen zu handhaben. Im Gegensatz zu normalen Dioden, die hauptsächlich in kleinen Signalanwendungen eingesetzt werden, sind Leistungsdioden in der Lage, Ströme von mehreren Ampere bis zu mehreren hundert Ampere und Spannungen von mehreren hundert bis mehreren tausend Volt zu verarbeiten.

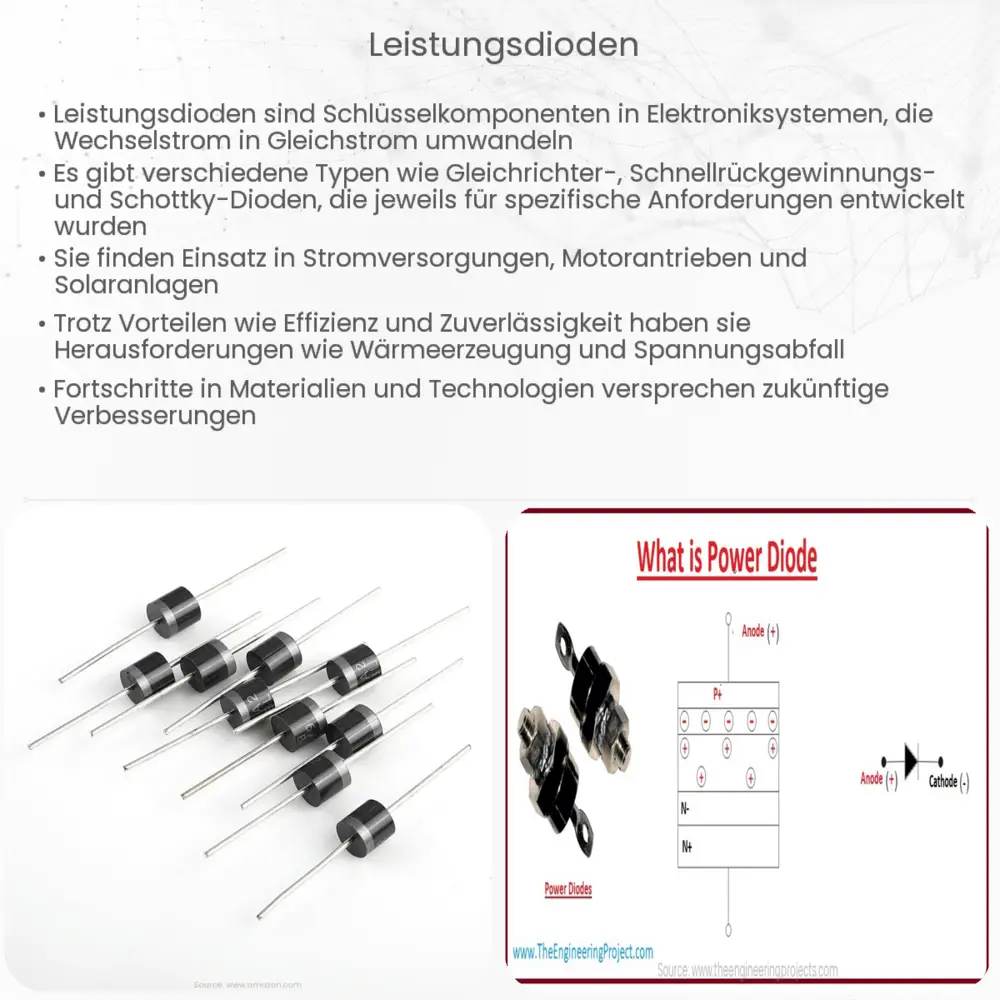

Aufbau und Funktionsweise
Wie jede Diode besteht auch eine Leistungsdiode aus einem p-n-Übergang, bei dem ein p-Dotierter (positiver) Bereich und ein n-Dotierter (negativer) Bereich aneinandergrenzen. Wenn eine positive Spannung (anode gegenüber kathode) an die Diode angelegt wird, lässt sie den Strom fließen, wohingegen bei einer negativen Spannung der Stromfluss blockiert wird. Dies ist das grundlegende Prinzip der Halbleiterdiode, das als „Gleichrichtung“ bezeichnet wird.
Leistungsdioden unterscheiden sich jedoch in ihrer Bauweise von Standarddioden, um die thermischen und elektrischen Anforderungen hoher Leistungen zu erfüllen. Sie haben oft ein robustes mechanisches Gehäuse und spezielle Konstruktionen, um eine effiziente Wärmeableitung zu gewährleisten.
Typen von Leistungsdioden
- Schottky-Dioden: Diese Dioden weisen einen geringen Durchlassspannungsabfall auf und sind besonders für hohe Schaltfrequenzen geeignet. Sie nutzen den Kontakt zwischen einem Metall und einem Halbleiter, anstelle eines p-n-Übergangs.
- Überspannungsableiter-Dioden (Z-Dioden): Diese Dioden werden verwendet, um empfindliche Schaltkreise vor Spannungsspitzen zu schützen. Wenn die Spannung einen bestimmten Wert überschreitet, wird die Diode leitfähig und leitet den Überschussstrom ab.
- Schnellsperrdioden: Entwickelt für Anwendungen, die schnelles Schalten erfordern, wie z.B. Schaltnetzteile.
Diese verschiedenen Typen von Leistungsdioden haben jeweils spezielle Eigenschaften und Anwendungsbereiche, je nach den spezifischen Anforderungen des jeweiligen elektrischen oder elektronischen Systems.
Anwendungen von Leistungsdioden
- Gleichrichter in Stromversorgungssystemen
- Spannungsschutz in verschiedenen elektronischen Schaltungen
- Umwandlung von Wechselstrom (AC) in Gleichstrom (DC)
Da Leistungsdioden Schlüsselkomponenten in einer Vielzahl von Anwendungen sind, ist es wichtig, ihre Eigenschaften und Funktionen zu verstehen, um die beste Wahl für eine bestimmte Anwendung zu treffen.
Wie wählt man die richtige Leistungsdiode aus?
Bei der Auswahl einer Leistungsdiode sollten verschiedene Faktoren berücksichtigt werden:
- Maximale Rückwärts-Spitzensperrspannung (VRM): Dies gibt an, wie viel Spannung die Diode in Sperrrichtung aushalten kann, ohne durchzuschlagen.
- Durchlassstrom (IF): Der maximale Strom, den die Diode im Durchlasszustand führen kann.
- Durchlassspannungsabfall: Die Spannung, die über der Diode abfällt, wenn sie im Durchlasszustand ist. Ein niedrigerer Spannungsabfall bedeutet weniger Leistungsverlust und höhere Effizienz.
- Arbeitstemperaturbereich: Der Temperaturbereich, in dem die Diode sicher betrieben werden kann.
- Schaltgeschwindigkeit: Wie schnell die Diode zwischen leitendem und nicht leitendem Zustand wechseln kann, besonders wichtig bei hochfrequenten Anwendungen.
Es ist essenziell, eine Diode basierend auf den spezifischen Anforderungen der jeweiligen Anwendung auszuwählen, um einen sicheren und effizienten Betrieb zu gewährleisten.
Wartung und Sicherheitsaspekte
Leistungsdioden sind in der Regel wartungsarm, aber es ist wichtig, sie regelmäßig auf physische Schäden, Anzeichen von Überhitzung und andere Unregelmäßigkeiten zu überprüfen. Eine übermäßige Hitzeentwicklung kann beispielsweise darauf hinweisen, dass die Diode überlastet ist oder dass es Probleme mit der Wärmeableitung gibt.
Beim Umgang mit Leistungsdioden sollten immer geeignete Vorsichtsmaßnahmen getroffen werden, insbesondere wenn sie mit hohen Spannungen oder Strömen betrieben werden. Schutzausrüstung und geeignete Isolationswerkzeuge sind in solchen Fällen unerlässlich.
Fazit
Leistungsdioden sind wesentliche Bauelemente in der Elektrotechnik und Elektronik, die dafür sorgen, dass Systeme effizient und sicher arbeiten können. Mit ihrem breiten Anwendungsspektrum, von der Gleichrichtung bis zum Überspannungsschutz, sind sie in fast jeder elektrischen Anlage oder Schaltung zu finden. Ein tiefes Verständnis ihrer Eigenschaften und Funktionen ist entscheidend für Ingenieure und Techniker, um die bestmöglichen Design- und Betriebsentscheidungen zu treffen. Durch richtige Auswahl und Anwendung können Leistungsdioden dazu beitragen, die Leistungsfähigkeit und Zuverlässigkeit von elektronischen Systemen zu maximieren.
