Ein detaillierter Überblick über kraftempfindliche Widerstände (FSRs): Funktionsweise, Anwendungen, technische Spezifikationen und ihre Vor- und Nachteile.
Was ist ein kraftempfindlicher Widerstand (FSR)?
Ein kraftempfindlicher Widerstand, häufig als FSR (Force Sensitive Resistor) bezeichnet, ist ein elektronisches Bauelement, das seinen elektrischen Widerstand in Abhängigkeit von der auf ihn ausgeübten mechanischen Kraft ändert. Das bedeutet, je stärker der Druck oder die Kraft ist, die auf den FSR ausgeübt wird, desto niedriger wird sein elektrischer Widerstand. Umgekehrt steigt der Widerstand, wenn die auf ihn ausgeübte Kraft nachlässt.
Wie funktioniert ein FSR?

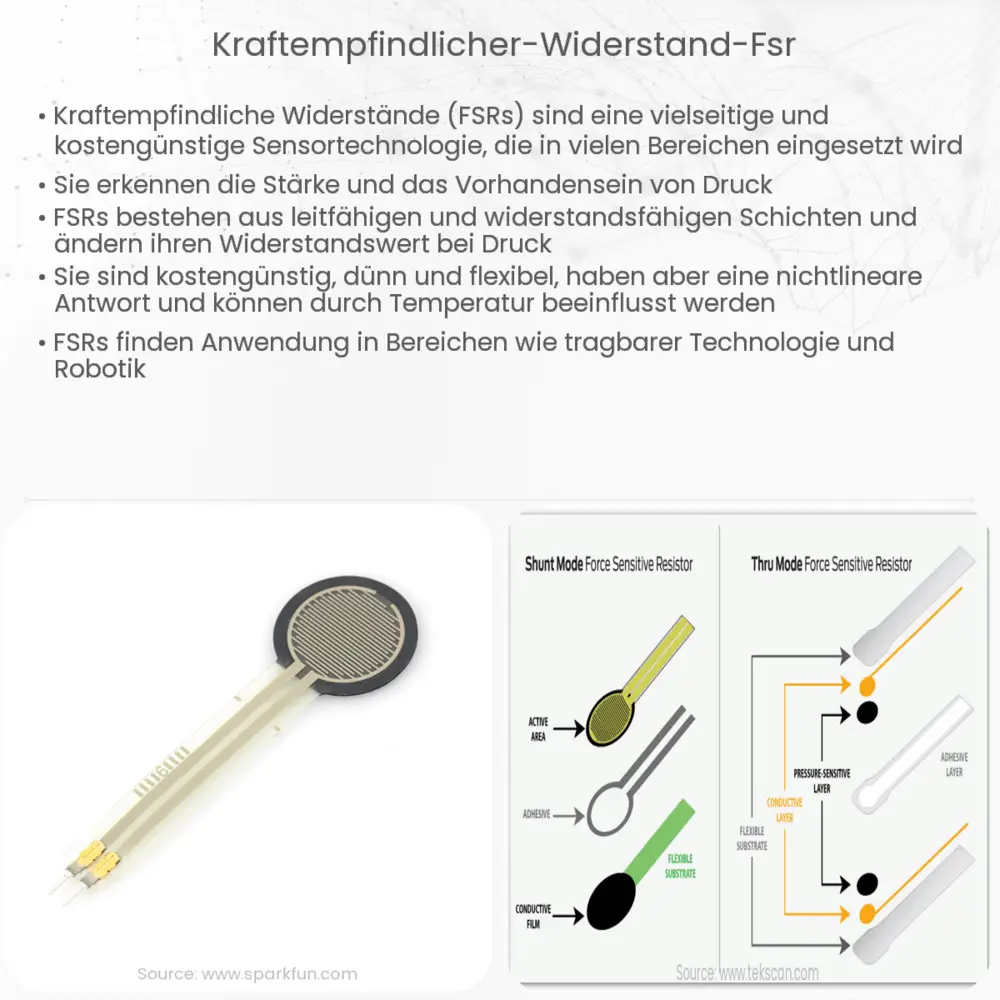

Ein FSR besteht typischerweise aus einem leitfähigen Polymermaterial, das zwischen zwei substraten eingeschlossen ist. Diese Substrate sind oft mit einem leitfähigen Muster bedruckt. Wenn keine Kraft auf den FSR ausgeübt wird, trennen die Substrate das leitfähige Material voneinander, was zu einem hohen Widerstandswert führt. Sobald eine Kraft oder ein Druck auf den FSR ausgeübt wird, kommen die leitfähigen Partikel näher zusammen und erzeugen so einen elektrischen Pfad mit einem reduzierten Widerstand.
Anwendungen von FSRs
- Tastaturen und Bedienelemente: FSRs können in Tastaturen oder anderen Eingabegeräten verwendet werden, um zu erkennen, wie fest eine Taste gedrückt wird. Dies kann zur Steuerung von Lautstärke, Geschwindigkeit oder anderen variablen Parametern in elektronischen Geräten verwendet werden.
- Robotik: In der Robotik können FSRs dazu verwendet werden, um den Greifdruck eines Roboters zu messen und so sicherzustellen, dass er Objekte weder zu fest noch zu locker greift.
- Medizin: FSRs finden auch Anwendung in der Medizintechnik, beispielsweise um den Druck zu messen, der auf bestimmte Körperteile, wie Fußsohlen bei Diabetikern, ausgeübt wird.
Vorteile und Nachteile von FSRs
FSRs bieten zahlreiche Vorteile wie eine einfache Integration, Flexibilität und einen geringen Energieverbrauch. Sie sind oft preiswert und können leicht in verschiedene Formen und Größen angepasst werden. Allerdings haben FSRs auch ihre Nachteile. Sie sind nicht für präzise Messungen geeignet, da ihre Ausgabe oft nicht linear ist und sie können durch Umgebungsfaktoren wie Temperatur beeinflusst werden.
Im nächsten Teil werden wir tiefer in die technischen Details von FSRs eintauchen, ihre typischen Spezifikationen untersuchen und weitere Anwendungsbereiche betrachten.
Technische Details und Spezifikationen von FSRs
FSRs sind in verschiedenen Größen und Formen erhältlich, von kleinen Punkten bis zu größeren Rechtecken. Ihre technischen Daten variieren je nach Modell und Hersteller, aber einige häufige Spezifikationen sind:
- Widerstandsbereich: Ein FSR kann im Ruhezustand einen Widerstand von mehreren Megaohm haben, der auf einige Hundert Ohm oder sogar niedriger sinken kann, wenn eine Kraft darauf ausgeübt wird.
- Empfindlichkeitsbereich: Die meisten FSRs können Kräfte im Bereich von einigen Gramm bis zu einigen Kilogramm erkennen.
- Ansprechzeit: FSRs reagieren in der Regel schnell auf Druckänderungen, oft in Millisekunden.
- Lebensdauer: Die Lebensdauer eines FSR hängt von seiner Konstruktion und Anwendung ab, aber viele Modelle können Millionen von Druckzyklen überstehen.
Weitere Anwendungsbereiche
Neben den bereits erwähnten Anwendungen sind FSRs auch in anderen Branchen weit verbreitet:
- Sportgeräte: Zum Messen des Drucks zwischen Schuh und Boden oder zwischen Hand und Sportgerät.
- Musikinstrumente: In elektronischen Drumpads oder Keyboards zur Erkennung der Anschlagstärke.
- Sicherheitssysteme: Als Drucksensoren in Alarmsystemen oder zur Überwachung von Zugangsbereichen.
Fazit
Kraftempfindliche Widerstände (FSRs) sind vielseitige Sensoren, die in einer Vielzahl von Anwendungen eingesetzt werden können, um Druck oder Kraft zu messen. Ihre einfache Bauweise, ihre Anpassungsfähigkeit und ihr relativ niedriger Preis machen sie zu einer attraktiven Wahl für viele Projekte. Obwohl sie nicht immer die präzisesten oder zuverlässigsten Messungen liefern, bieten sie in vielen Situationen ausreichend Genauigkeit. Wie bei jedem Werkzeug ist es wichtig, den richtigen Sensor für die jeweilige Anwendung auszuwählen und die Einschränkungen und Vorteile des FSRs zu berücksichtigen.
