Erfahren Sie alles über kapazitive Drucksensoren, ihre Funktion, Anwendungen und die neuesten technischen Fortschritte.
Einleitung zum kapazitiven Drucksensor
Drucksensoren sind in der modernen Technik allgegenwärtig und spielen eine entscheidende Rolle in einer Vielzahl von Anwendungen, von der Medizintechnik bis hin zur Automobilindustrie. Der kapazitive Drucksensor ist eine Art von Sensor, der auf dem Prinzip der Kapazitätänderung basiert, um Druckmessungen durchzuführen. Diese Sensoren bieten hohe Genauigkeit, gute Langzeitstabilität und sind besonders empfindlich, was sie ideal für Präzisionsmessungen macht.
Grundprinzip des kapazitiven Drucksensors

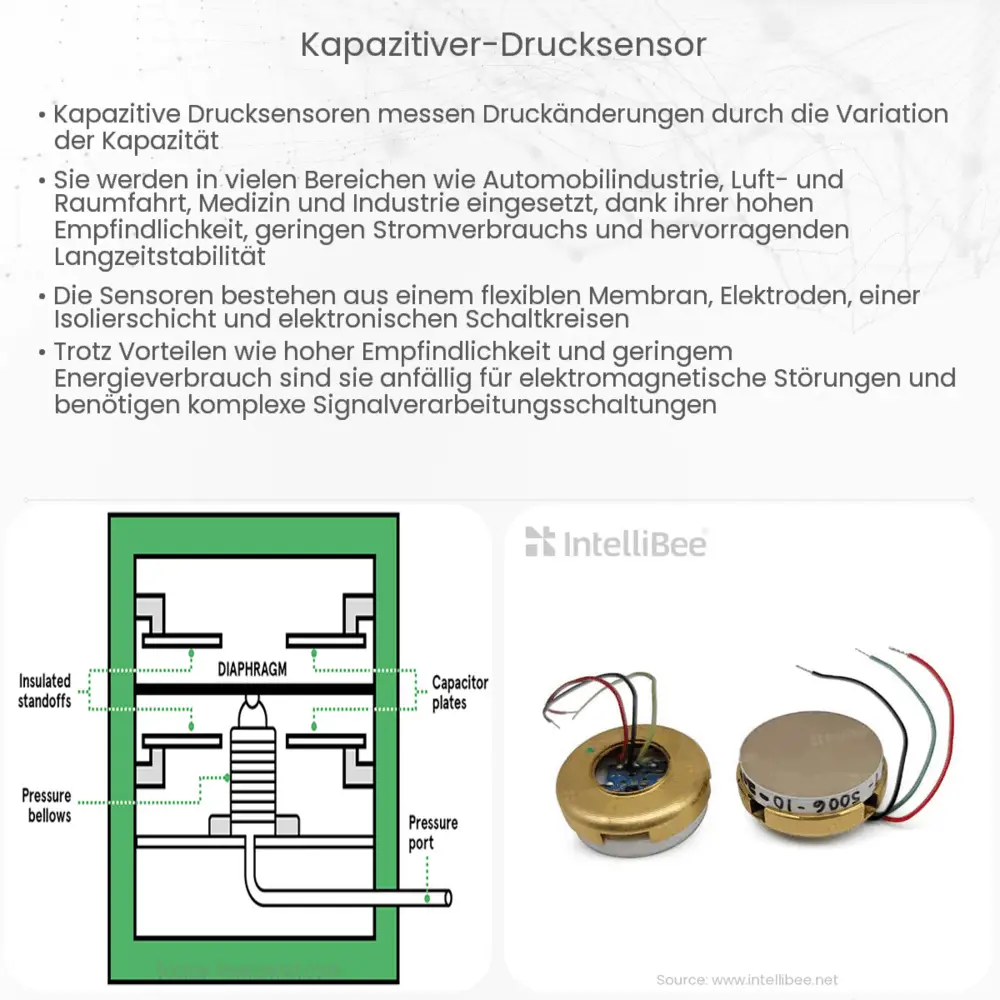

Das Grundprinzip eines kapazitiven Drucksensors basiert auf zwei leitfähigen Platten, die einen Kondensator bilden. Diese Platten sind durch ein Dielektrikum voneinander getrennt. Wenn ein Druck auf den Sensor ausgeübt wird, verändert sich der Abstand zwischen den Platten, was zu einer Veränderung der Kapazität führt. Diese Änderung der Kapazität ist proportional zum ausgeübten Druck und kann gemessen werden, um präzise Druckwerte zu liefern.
Formel für die Kapazität eines Kondensators
Die Kapazität C eines Kondensators lässt sich mit der Formel
C = (ε0 * εr * A) / d
berechnen, wobei ε0 die Permittivität des freien Raums, εr die relative Permittivität des Dielektrikums, A die Fläche der Platten und d der Abstand zwischen den Platten ist.
Anwendungen und Vorteile
Kapazitive Drucksensoren sind aufgrund ihrer Präzision und Zuverlässigkeit in vielen Branchen weit verbreitet. In der Medizintechnik werden sie zur Überwachung des Blutdrucks verwendet, während sie in der Automobilindustrie zur Überwachung des Reifendrucks eingesetzt werden. Sie bieten auch Vorteile in Bezug auf die Miniaturisierung, da sie in sehr kleinen Größen hergestellt werden können, was sie ideal für tragbare und eingebettete Systeme macht.
Zusätzlich zu ihrer hohen Genauigkeit und Empfindlichkeit weisen kapazitive Drucksensoren auch eine hervorragende Widerstandsfähigkeit gegen Umwelteinflüsse wie Temperaturschwankungen und Feuchtigkeit auf. Dies macht sie besonders nützlich für Anwendungen in rauen Umgebungen.
Im nächsten Abschnitt werden wir tiefer in die technischen Spezifikationen, die Funktionsweise und die Herausforderungen bei der Implementierung und Nutzung von kapazitiven Drucksensoren eintauchen.
Technische Spezifikationen kapazitiver Drucksensoren
Kapazitive Drucksensoren kommen in verschiedenen Bauformen und Größen, um den unterschiedlichen Anforderungen verschiedener Anwendungen gerecht zu werden. Die technischen Spezifikationen variieren je nach Modell und Hersteller, aber allgemeine Parameter umfassen Messbereiche, Empfindlichkeit, Ansprechzeit und Betriebstemperaturbereich. Die Sensoren können Drücke von wenigen Pascal bis hin zu mehreren hundert Bar messen, was ihre Flexibilität unterstreicht.
Funktionsweise kapazitiver Drucksensoren
Die Funktionsweise kapazitiver Drucksensoren ist komplex und erfordert eine präzise Elektronik zur Messung der geringen Kapazitätsänderungen. Moderne Sensoren verwenden integrierte Schaltkreise, um das Signal zu verstärken und zu verarbeiten. Die Ausgabe des Sensors ist oft ein elektrisches Signal, das proportional zum Druck ist und kann digital oder analog sein, je nach Anforderung der Anwendung.
Herausforderungen bei der Implementierung
Obwohl kapazitive Drucksensoren viele Vorteile bieten, gibt es Herausforderungen bei ihrer Implementierung. Die Genauigkeit der Sensoren kann durch Faktoren wie elektromagnetische Störungen, Temperaturdrift und mechanische Spannungen beeinträchtigt werden. Entwickler müssen diese Faktoren bei der Integration der Sensoren in ihre Systeme berücksichtigen und entsprechende Kompensationsmechanismen einbauen.
Zukunftsperspektiven
Die Technologie der kapazitiven Drucksensoren entwickelt sich ständig weiter. Mit dem Fortschritt in der Mikroelektronik und Materialwissenschaft entstehen immer kleinere, energieeffizientere und genauere Sensoren. Diese Entwicklung eröffnet neue Möglichkeiten für innovative Anwendungen, wie z.B. in der Internet of Things (IoT)-Technologie, wo Sensoren eine Schlüsselrolle spielen.
Schlussfolgerung
Kapazitive Drucksensoren sind ein wesentlicher Bestandteil vieler moderner Technologien und tragen maßgeblich zur Präzision und Effizienz bei. Ihre Anpassungsfähigkeit an verschiedene Umgebungen und Anforderungen macht sie zu einem unverzichtbaren Werkzeug in der Welt der Sensorik. Trotz der Herausforderungen, die ihre Implementierung mit sich bringen kann, bieten die ständigen technologischen Fortschritte neue Lösungen zur Überwindung dieser Hindernisse. In Zukunft werden kapazitive Drucksensoren wahrscheinlich noch zentraler für innovative Anwendungen werden und sind ein spannendes Feld für Ingenieure und Wissenschaftler, um weiterhin zu erforschen und zu entwickeln.
