Überblick über induktive Stromsensoren: Funktionsweise, Vorteile, Anwendungen und Typen. Erfahren Sie, warum sie in modernen Technologien essentiell sind.
Was ist ein induktiver Stromsensor?
Ein induktiver Stromsensor ist ein Gerät, das dazu verwendet wird, den elektrischen Strom in einer Leitung ohne direkten Kontakt oder Unterbrechung des Stromkreises zu messen. Die Grundlage für seine Funktion ist das Prinzip der elektromagnetischen Induktion. Wenn elektrischer Strom durch eine Leitung fließt, erzeugt er ein magnetisches Feld um sich herum. Dieses magnetische Feld kann von einer Spule oder einer anderen Art von Sensor erfasst und in eine messbare elektrische Spannung umgewandelt werden.
Wie funktioniert ein induktiver Stromsensor?
Der Betrieb eines induktiven Stromsensors basiert auf dem Faraday’schen Gesetz der elektromagnetischen Induktion. Gemäß diesem Gesetz wird in einer Leiterschleife eine Spannung induziert, wenn sich das magnetische Fluss durch die Schleife ändert. Dies kann auf zwei Arten geschehen:
- Durch Änderung der Stärke des magnetischen Felds
- Durch Bewegung des Leiters relativ zu einem magnetischen Feld
Bei einem induktiven Stromsensor ist es in der Regel der durch den Strom in einer externen Leitung erzeugte magnetische Fluss, der sich ändert. Eine Spule (oder eine andere Sensoreinheit) erfasst diese Änderungen und induziert eine Spannung, die proportional zum gemessenen Strom ist.
Vorteile des induktiven Stromsensors
Induktive Stromsensoren bieten mehrere entscheidende Vorteile:
- Isolation: Da sie den Strom ohne direkten Kontakt messen, bieten sie eine galvanische Trennung zwischen dem Messkreis und dem gemessenen Stromkreis. Das erhöht die Sicherheit und vermindert das Risiko von elektrischen Störungen.
- Bandbreite: Sie können sowohl Gleichstrom (DC) als auch Wechselstrom (AC) in einem breiten Frequenzbereich messen.
- Robustheit: Sie sind oft unempfindlich gegenüber externen elektromagnetischen Interferenzen und bieten eine stabile Messung auch in rauen Umgebungen.
Diese Vorteile machen induktive Stromsensoren zu einer bevorzugten Wahl in vielen Anwendungen, von der industriellen Automatisierung bis hin zur Elektromobilität.
[To be continued…]
Anwendungsgebiete von induktiven Stromsensoren
Angesichts ihrer inhärenten Vorteile sind induktive Stromsensoren in einer Vielzahl von Branchen und Anwendungen weit verbreitet. Einige gängige Anwendungsbereiche sind:
- Industrielle Automatisierung: Hier werden sie zur Überwachung und Steuerung von Maschinen und Anlagen eingesetzt, um den Betrieb sicher und effizient zu gestalten.
- Erneuerbare Energien: In Wind- und Solarkraftwerken helfen sie bei der Überwachung des Energieflusses und optimieren so den Energieertrag.
- Elektromobilität: In Elektrofahrzeugen überwachen sie den Zustand von Batterien und den Energieverbrauch, um die Fahrzeugleistung zu maximieren.
- Stromnetze: Sie bieten eine genaue Messung des Stromflusses in Übertragungs- und Verteilungsnetzen und unterstützen so bei der Netzstabilität.

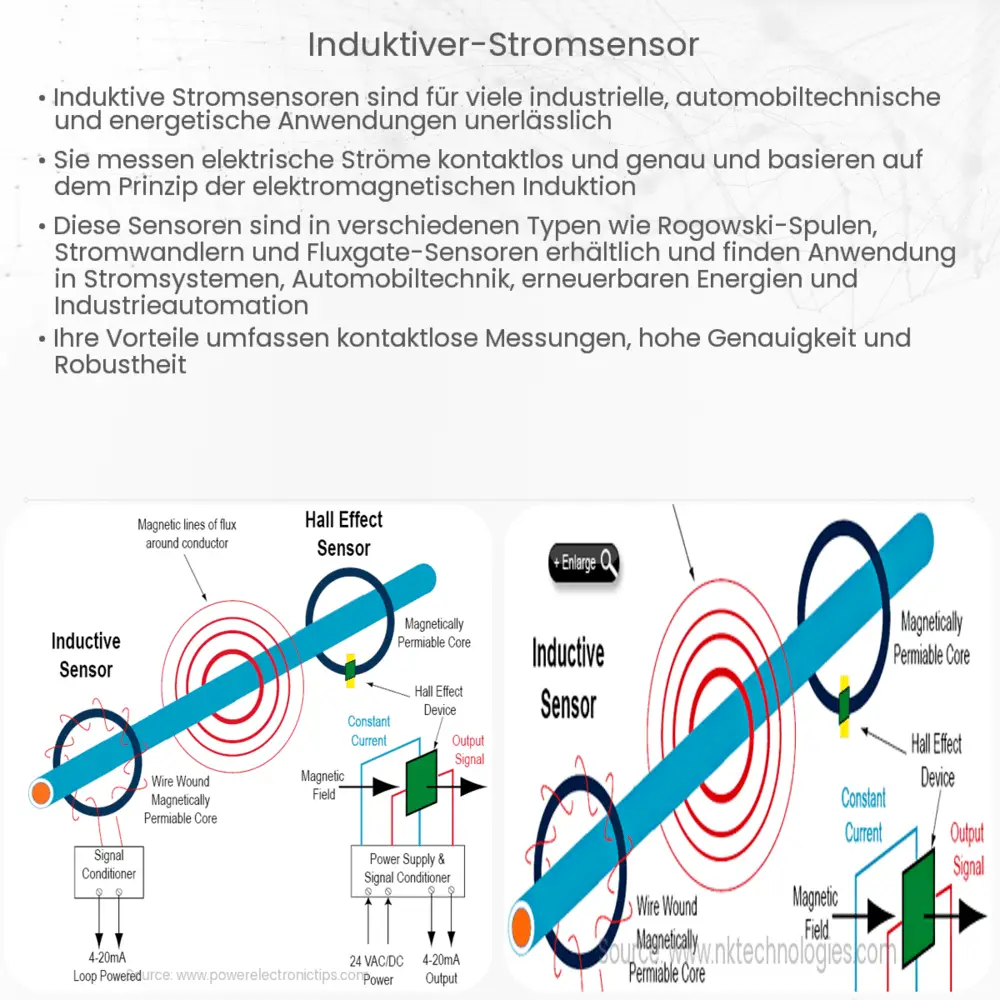

Typen von induktiven Stromsensoren
Es gibt verschiedene Arten von induktiven Sensoren, die je nach Anwendungsanforderung ausgewählt werden. Die gängigsten Typen sind:
- Transformatorbasierte Sensoren: Hierbei wird der zu messende Strom durch eine Primärwicklung geführt, während die induzierte Spannung in einer Sekundärwicklung gemessen wird.
- Rogowski-Spulen: Sie messen den Wechselstrom durch eine luftgefüllte Spule. Sie eignen sich besonders für hohe Frequenzen und schnelle Stromtransienten.
- Hall-Effekt-Sensoren: Obwohl sie streng genommen nicht nur induktiv arbeiten, nutzen sie das magnetische Feld, das durch den Strom erzeugt wird, und messen diesen mittels des Hall-Effekts.
Fazit
Induktive Stromsensoren sind leistungsstarke Werkzeuge zur genauen und sicheren Messung von elektrischen Strömen in einer Vielzahl von Anwendungen. Ihre Fähigkeit, sowohl DC- als auch AC-Ströme zu messen, gepaart mit ihrer Robustheit und Isolationsfähigkeit, macht sie zu einem unverzichtbaren Instrument in vielen modernen Technologiebereichen. Bei der Auswahl des richtigen Sensors sollten Anwender jedoch die spezifischen Anforderungen ihrer Anwendung berücksichtigen, um optimale Ergebnisse zu erzielen.
