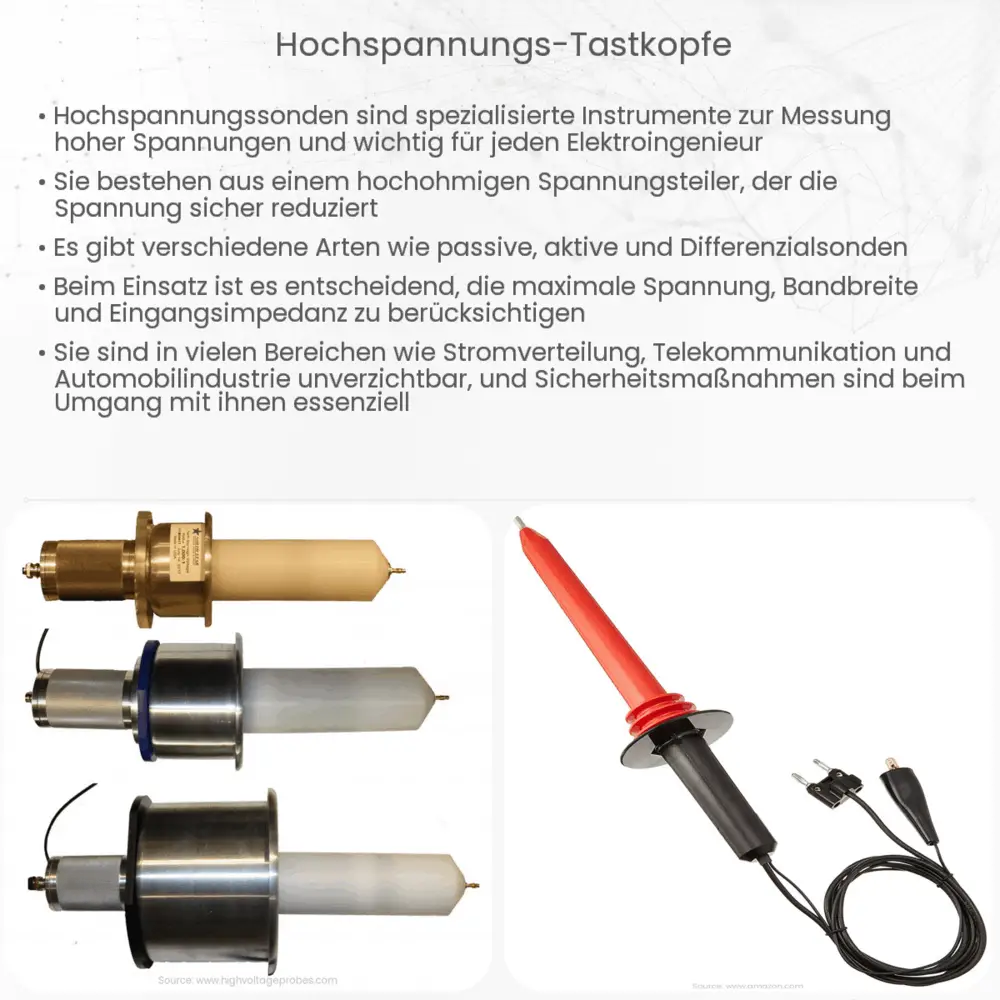

Was sind Hochspannungs-Tastköpfe?
Hochspannungs-Tastköpfe sind spezialisierte Messgeräte, die in der Elektrotechnik und Elektronik zum sicheren Messen von Hochspannungssignalen verwendet werden. Diese Tastköpfe sind so konstruiert, dass sie hohe Spannungen bis zu mehreren Kilovolt (kV) bei minimalen Störungen des Messsignals handhaben können. Ihre Hauptaufgabe ist es, die hohe Spannung auf ein niedrigeres Niveau zu reduzieren, sodass sie von einem Standard-Oszilloskop sicher angezeigt und analysiert werden kann.
Die Notwendigkeit für Hochspannungs-Tastköpfe ergibt sich aus dem Risiko, das mit dem Umgang mit Hochspannung verbunden ist. Nicht nur, dass die direkte Messung hoher Spannungen gefährlich ist, sie kann auch die Messgeräte beschädigen und zu ungenauen Messungen führen. Daher ist es von entscheidender Bedeutung, geeignete Tastköpfe zu verwenden, die nicht nur die Sicherheit des Anwenders gewährleisten, sondern auch die Integrität der Messdaten bewahren.
Aufbau und Funktion eines Hochspannungs-Tastkopfs
Ein Hochspannungs-Tastkopf besteht üblicherweise aus einem hochisolierenden Gehäuse, einem Spannungsteiler, einer Abschirmung und einem Verbindungskabel. Der Spannungsteiler ist das Kernstück des Tastkopfes, der die hohe Eingangsspannung in eine proportionale, aber viel niedrigere Spannung umwandelt, die vom Oszilloskop sicher verarbeitet werden kann.
Die Funktionsweise eines Spannungsteilers lässt sich durch die Formel Vout = Vin * (R2 / (R1 + R2)) darstellen, wobei Vin die Eingangsspannung ist, Vout die Ausgangsspannung, R1 der Widerstand, der an die Hochspannung angeschlossen ist, und R2 der Widerstand, der mit dem Erdungssystem verbunden ist. Diese einfache, aber effektive Schaltung ermöglicht es dem Tastkopf, hohe Spannungen präzise und sicher zu messen.
Ein weiterer wesentlicher Aspekt eines Hochspannungs-Tastkopfs ist die Abschirmung. Sie minimiert elektromagnetische Interferenzen, die die Messergebnisse verfälschen könnten. Das Verbindungskabel, das den Tastkopf mit dem Oszilloskop verbindet, ist ebenfalls speziell konzipiert, um Störungen zu reduzieren und die Übertragung der gemessenen Signale zu gewährleisten.
Im nächsten Abschnitt werden wir uns mit den verschiedenen Typen von Hochspannungs-Tastköpfen befassen und darauf eingehen, wie man den richtigen Tastkopf für eine spezifische Anwendung auswählt.
Typen von Hochspannungs-Tastköpfen
Es gibt verschiedene Arten von Hochspannungs-Tastköpfen, die je nach Anforderung und Anwendungsbereich ausgewählt werden. Differenzial-Tastköpfe sind für Signale geeignet, die gegenüber einer Referenzspannung gemessen werden müssen, während aktive Tastköpfe für höhere Frequenzen und Präzision entwickelt wurden. Passive Tastköpfe sind hingegen die gängigste Art, die für allgemeine Anwendungen und ihre Robustheit und Zuverlässigkeit geschätzt wird.
Darüber hinaus unterscheiden sich Hochspannungs-Tastköpfe auch in ihrer Bandbreite und Impedanz. Die Bandbreite eines Tastkopfs muss ausreichend hoch sein, um die schnellsten Komponenten des zu messenden Signals ohne Verzerrung erfassen zu können. Die Eingangsimpedanz sollte hoch genug sein, um das Messobjekt nicht zu belasten und die Messung zu verfälschen.
Auswahl des richtigen Hochspannungs-Tastkopfs
Bei der Auswahl eines Hochspannungs-Tastkopfs sollten mehrere Faktoren berücksichtigt werden. Zunächst ist die maximale Spannung, die gemessen werden soll, ein entscheidender Faktor. Der Tastkopf muss für die höchste zu erwartende Spannung ausgelegt sein. Des Weiteren ist die Bandbreite des Tastkopfs im Verhältnis zur Frequenz des Signals zu betrachten, um sicherzustellen, dass das Messgerät das Signal korrekt wiedergeben kann. Die Genauigkeit des Spannungsteilers und die Qualität der Isolation sind weitere wichtige Aspekte.
Auch die Umgebungsbedingungen, wie Temperatur und Luftfeuchtigkeit, spielen eine Rolle, da einige Hochspannungs-Tastköpfe für den Einsatz unter extremen Bedingungen konzipiert sind. Letztlich ist auch die Kompatibilität mit dem vorhandenen Oszilloskop entscheidend, um die korrekte Übertragung und Darstellung der Messdaten zu gewährleisten.
Fazit
Hochspannungs-Tastköpfe sind unverzichtbare Werkzeuge für Techniker und Ingenieure, die mit Hochspannungssystemen arbeiten. Sie bieten nicht nur die notwendige Sicherheit beim Umgang mit gefährlichen Spannungsniveaus, sondern garantieren auch die Präzision und Zuverlässigkeit der Messergebnisse. Bei der Auswahl eines Hochspannungs-Tastkopfs ist eine Reihe von Faktoren zu berücksichtigen, einschließlich der zu messenden Spannung, der Frequenz des Signals, der Umgebungsbedingungen und der Kompatibilität mit dem Messgerät. Durch die richtige Auswahl und Anwendung von Hochspannungs-Tastköpfen können Nutzer sicher und effizient kritische Messungen in einer Vielzahl von Hochspannungsanwendungen durchführen.
