Gleichtakt-Drossel: Was ist das und wofür wird sie verwendet?
Die Elektronikindustrie nutzt eine Vielzahl von Bauelementen, um unterschiedlichste Funktionen in elektronischen Schaltungen zu erfüllen. Eines dieser Elemente ist die Gleichtakt-Drossel (auch bekannt als Common-Mode-Drossel). In diesem Artikel werden wir uns genauer anschauen, was eine Gleichtakt-Drossel ist, wie sie funktioniert und in welchen Anwendungen sie nützlich ist.
Definition und Funktionsweise
Die Gleichtakt-Drossel ist ein magnetisches Bauelement, das zwei Wicklungen auf einem gemeinsamen Ferrit- oder Eisenkern aufweist. Sie wird dazu verwendet, Gleichtakt-Störungen oder -Rauschen in elektronischen Schaltungen zu unterdrücken. Gleichtakt-Störungen beziehen sich auf Interferenzen, die gleichzeitig und in gleicher Phase auf beiden Leitungen eines Zweidrahtsystems (z. B. in Datenkabeln oder Stromversorgungsleitungen) auftreten.
Das Hauptziel einer Gleichtakt-Drossel ist es, den Durchfluss von Gleichtakt-Strömen zu blockieren oder zumindest zu reduzieren, während sie den normalen differentiellen Modus-Strom, der für die Funktion der Schaltung notwendig ist, passieren lässt.
Anwendungen von Gleichtakt-Drosseln
Gleichtakt-Drosseln sind in vielen verschiedenen elektronischen Geräten und Systemen zu finden. Einige der häufigsten Anwendungen sind:
- Stromversorgungen: Sie helfen, Rauschen und Störungen von der Eingangs- und Ausgangsseite von Schaltnetzteilen zu minimieren.
- Datenübertragung: In Systemen wie Ethernet, USB und anderen Datenübertragungsstandards helfen sie, die Datenintegrität zu erhalten, indem sie Gleichtakt-Interferenzen reduzieren.
- Telekommunikation: In Telefon- und Datenkommunikationssystemen können sie dazu beitragen, die Signalqualität zu verbessern und das Übersprechen zwischen den Leitungen zu verringern.
Das Wesentliche bei einer Gleichtakt-Drossel ist ihre Fähigkeit, zwischen Gleichtakt- und Differenzmodus-Strömen zu unterscheiden. Während sie Gleichtakt-Störungen blockiert, erlaubt sie Differenzmodus-Ströme, die für die korrekte Funktion der meisten elektronischen Systeme erforderlich sind, ungestört zu fließen.
Wie funktioniert eine Gleichtakt-Drossel?

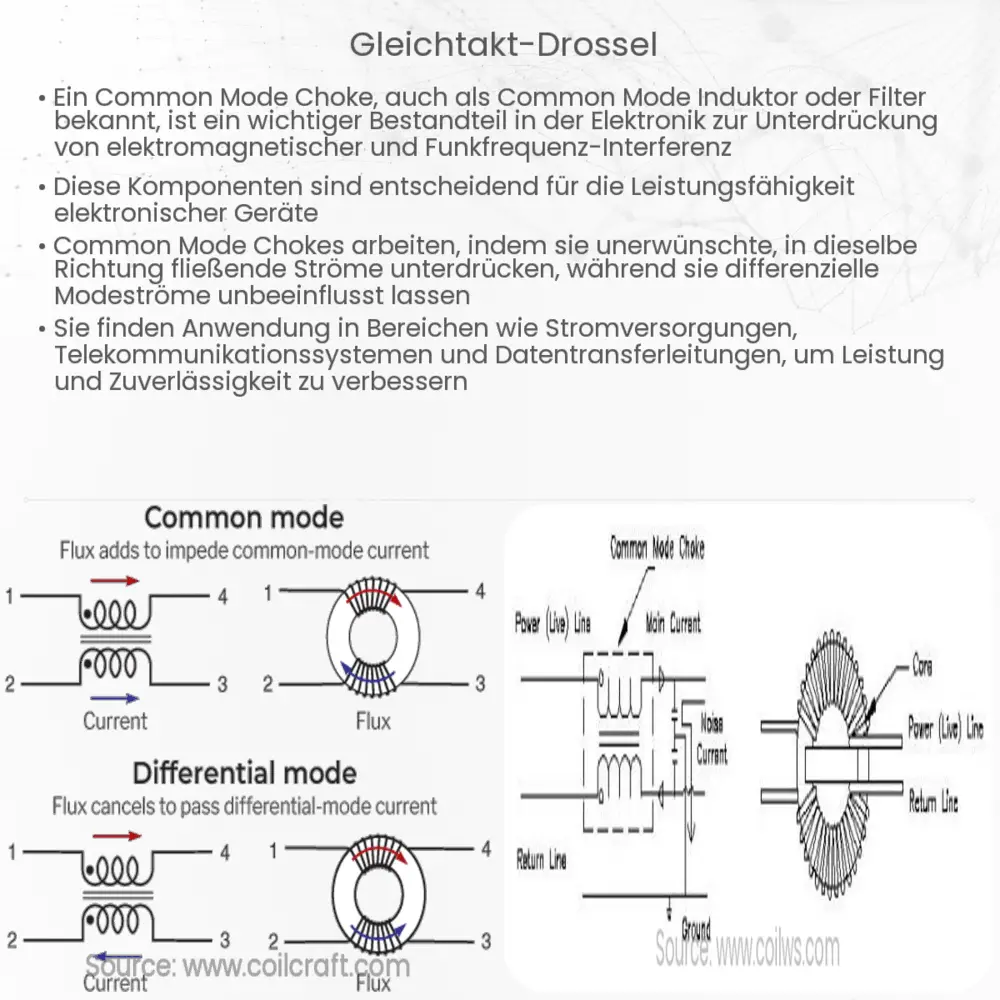

Wenn ein Gleichtakt-Strom durch die Gleichtakt-Drossel fließt, erzeugt er Magnetfelder in den Wicklungen der Drossel. Da die Wicklungen auf dem gleichen Kern gewickelt sind und in entgegengesetzten Richtungen, verstärken sich die Magnetfelder gegenseitig. Dies erhöht den Widerstand der Drossel gegenüber dem Gleichtakt-Strom und reduziert seine Amplitude. Differenzmodus-Ströme hingegen erzeugen Magnetfelder, die sich im Kern gegenseitig aufheben, wodurch die Drossel diesen Strömen wenig Widerstand bietet.
Design und Auswahl einer Gleichtakt-Drossel
Bei der Auswahl einer Gleichtakt-Drossel müssen verschiedene Faktoren berücksichtigt werden:
- Induktivität: Dies ist ein Maß für die Fähigkeit der Drossel, Gleichtakt-Störungen zu unterdrücken. Ein höherer Induktivitätswert bedeutet in der Regel eine bessere Unterdrückung von Störungen.
- Strombelastbarkeit: Die Drossel muss in der Lage sein, den maximalen Strom zu handhaben, der durch die Schaltung fließt, ohne dass es zu Überhitzung oder anderen Problemen kommt.
- Frequenzbereich: Verschiedene Drosseln sind für unterschiedliche Frequenzbereiche optimiert. Es ist wichtig, eine Drossel auszuwählen, die für den spezifischen Frequenzbereich der Anwendung geeignet ist.
- Größe und Formfaktor: In manchen Anwendungen kann der verfügbare Platz begrenzt sein, sodass die physischen Abmessungen der Drossel wichtig werden können.
Es ist auch wichtig, die spezifischen Anforderungen der Anwendung zu berücksichtigen. In einigen Fällen könnte eine Kombination von Drosseln oder zusätzlichen Filtern notwendig sein, um das gewünschte Maß an Störungsunterdrückung zu erreichen.
Fazit
Gleichtakt-Drosseln sind wichtige Bauelemente in der Elektronik, die dabei helfen, die Integrität von Signalen und Daten in verschiedenen Anwendungen zu erhalten. Durch ihre spezielle Konstruktion und Funktionsweise sind sie in der Lage, unerwünschte Gleichtakt-Störungen effektiv zu unterdrücken, während sie den normalen Betrieb der Schaltung nicht beeinträchtigen. Bei der Auswahl der richtigen Gleichtakt-Drossel ist es entscheidend, sowohl die technischen Spezifikationen als auch die spezifischen Anforderungen der Anwendung zu berücksichtigen, um optimale Ergebnisse zu erzielen.
