Entdecken Sie die Vielseitigkeit von Funktionsgeneratoren, ihre Anwendungen in Elektronik, Entwicklung und Forschung für optimale Ergebnisse.

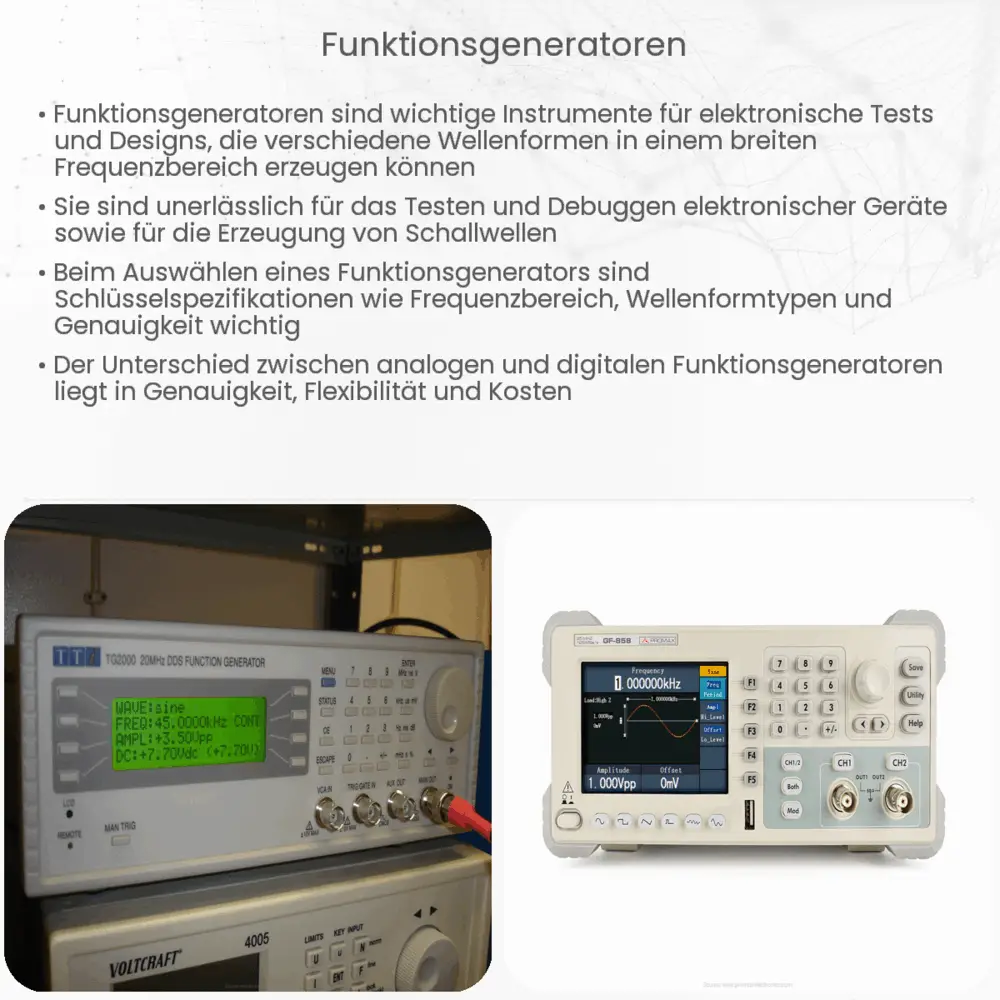

Was sind Funktionsgeneratoren?
Funktionsgeneratoren sind Geräte, die eine Vielzahl von elektrischen Signalformen erzeugen können. Sie sind ein wesentliches Werkzeug in der Elektronik und werden häufig in der Entwicklung, im Testen und in der Forschung verwendet. Mit einem Funktionsgenerator können Ingenieure und Techniker verschiedene Arten von Signalen simulieren, um die Leistung von elektronischen Schaltungen und Systemen zu prüfen.
Die Grundlagen der Funktionsgeneratoren
Funktionsgeneratoren produzieren periodische Signale, die in Amplitude, Frequenz und Wellenform angepasst werden können. Die gängigsten Wellenformen, die sie erzeugen, sind Sinus-, Rechteck-, Sägezahn- und Dreieckswellen. Diese Wellenformen dienen als Grundlage für komplexere Signale, die in der digitalen und analogen Elektronik Anwendung finden.
- Sinuswelle: Eine glatte, periodische Oszillation, die eine fundamentale Schwingungsform darstellt.
- Rechteckwelle: Ein Signal, das zwischen zwei festen Amplitudenwerten wechselt und für digitale Schaltungen typisch ist.
- Sägezahnwelle: Ein Signal, das linear ansteigt und dann plötzlich fällt, häufig verwendet in der Zeitbasis von Oszilloskopen.
- Dreieckswelle: Ein Signal, das linear ansteigt und fällt, ähnlich der Sägezahnwelle, aber symmetrischer.
Jeder dieser Signalformen kann durch verschiedene Parameter charakterisiert werden:
- Amplitude: Die Höhe des Signals, die oft in Volt (V) angegeben wird.
- Frequenz: Die Anzahl der Perioden pro Sekunde, gemessen in Hertz (Hz).
- Phase: Der Zeitversatz eines Signals im Verhältnis zu einem Referenzpunkt, gemessen in Grad.
Die Flexibilität von Funktionsgeneratoren ermöglicht es, die Ausgangssignale präzise einzustellen, um verschiedene Testumgebungen und Szenarien zu simulieren.
Anwendungsbereiche von Funktionsgeneratoren
Funktionsgeneratoren finden in einer Reihe von Anwendungsbereichen Verwendung. In der Elektrotechnik dienen sie zur Prüfung von Schaltkreisen, indem sie vorhersehbare Signale liefern, die die normalen Betriebsbedingungen nachahmen. In Forschung und Entwicklung unterstützen sie Innovationsprozesse, indem sie die Funktionalität neuer Designs verifizieren. Auch in der Ausbildung sind sie ein unverzichtbares Lehrmittel, um Studenten das Verhalten von elektronischen Bauteilen und Systemen unter verschiedenen Signalbedingungen zu demonstrieren.
Die Fähigkeit, konstante oder veränderliche Signale zu erzeugen, macht Funktionsgeneratoren zu einem vielseitigen Instrument. Ihre Einsatzmöglichkeiten reichen von der einfachen Signalgenerierung bis hin zur Erzeugung komplexer Modulationen und Frequenzsweeps.
Erweiterte Funktionen moderner Funktionsgeneratoren
Die Entwicklung der Technologie hat dazu geführt, dass moderne Funktionsgeneratoren weit über die Erzeugung grundlegender Wellenformen hinausgehen. Viele Geräte bieten nun Features wie modulierte Signale, bei denen Amplitude, Frequenz oder Phase nach einem bestimmten Muster variieren, um Kommunikationssignale zu simulieren. Darüber hinaus können einige Funktionsgeneratoren benutzerdefinierte Wellenformen erzeugen, was für die Entwicklung von Systemen mit speziellen Signalanforderungen nützlich ist.
- Modulation: Durch die Modulation können Informationen über eine Trägerwelle übertragen werden. Dies ist essentiell für die Entwicklung von drahtlosen Kommunikationssystemen.
- Arbiträre Wellenformen: Nutzer können eigene Signalformen erstellen, was die Anpassungsfähigkeit und den Anwendungsbereich des Generators erweitert.
- Frequenzsweep: Automatische Durchlauf verschiedener Frequenzen, um die Frequenzantwort eines Systems zu testen.
Die Auswahl des richtigen Funktionsgenerators
Die Auswahl eines Funktionsgenerators hängt von der spezifischen Anwendung ab. Für einfache Aufgaben mag ein Basismodell ausreichen, während für komplexere Anwendungen ein fortgeschrittenes Modell mit höherer Frequenzauflösung, Modulationsfähigkeiten und der Möglichkeit zur Erstellung arbiträrer Wellenformen benötigt wird. Wichtige Überlegungen umfassen die Qualität der Signalgenerierung, die Benutzerfreundlichkeit, die Konnektivität mit anderen Geräten und die Programmierbarkeit für automatisierte Testabläufe.
Vor dem Kauf sollte man überlegen, welche Signalformen benötigt werden, welche Frequenzbereiche abgedeckt sein müssen und ob zusätzliche Features wie Modulation oder die Erstellung eigener Wellenformen notwendig sind. Es ist auch wichtig, die Kompatibilität mit bestehenden Systemen und die Möglichkeit zur Integration in automatisierte Testumgebungen zu berücksichtigen.
Fazit
Funktionsgeneratoren sind ein unverzichtbares Werkzeug in der Elektronik, das die Entwicklung, das Testen und die Forschung unterstützt. Von der Erzeugung einfacher Signale bis hin zur Simulation komplexer Kommunikationssysteme bieten sie die Flexibilität, die für die heutige technologische Landschaft erforderlich ist. Die Fähigkeit, eine Vielzahl von Signalformen zu generieren, macht sie zu einem vielseitigen und wertvollen Instrument für Ingenieure, Techniker und Forscher gleichermaßen. Bei der Auswahl eines Funktionsgenerators sollten die spezifischen Anforderungen der geplanten Anwendungen sowie die Qualität und die Zusatzfunktionen des Geräts berücksichtigt werden, um eine fundierte Entscheidung treffen zu können. Insgesamt sind Funktionsgeneratoren ein Schlüsselelement für den Fortschritt in der Elektronik und ein Symbol für die stetige Evolution technischer Möglichkeiten.
