Entdecken Sie die Funktionen, Vorteile und Anwendungen von drahtgewickelten Drosseln in der modernen Elektronik, sowie deren Design und Effizienz.

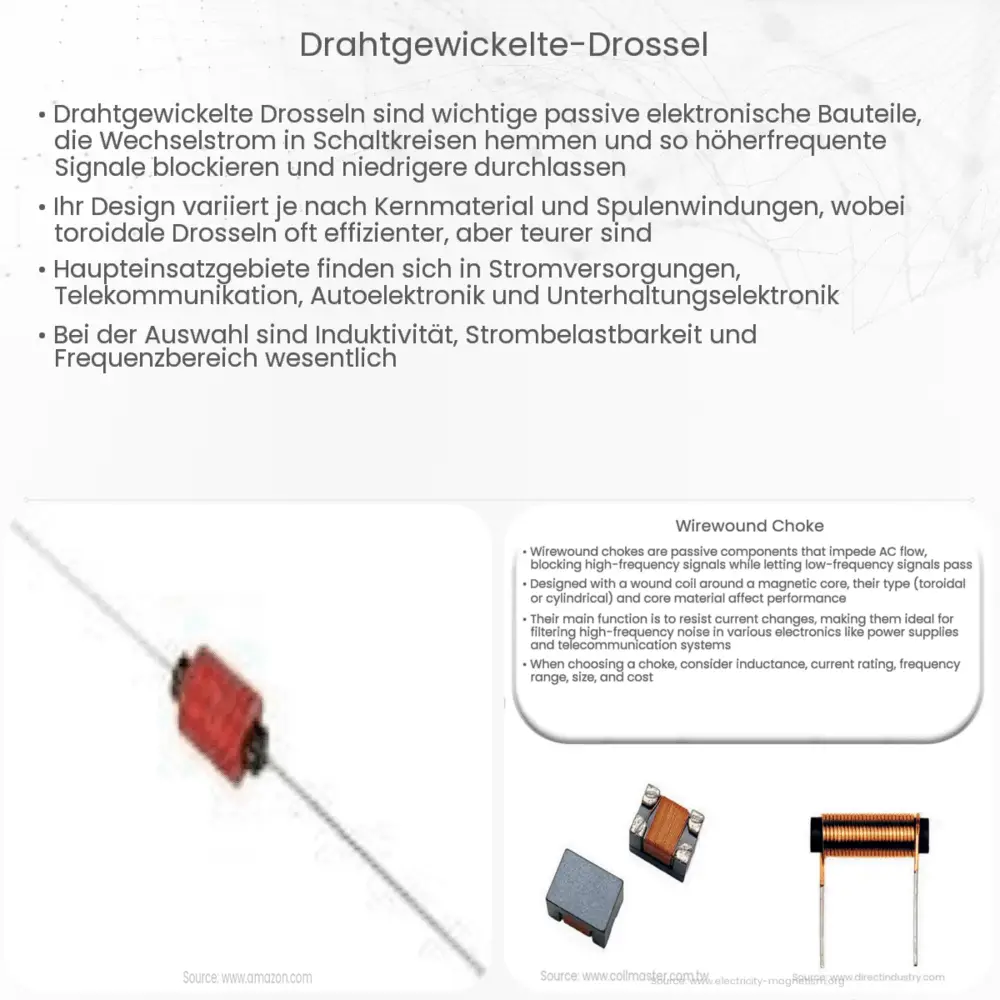

Was ist eine drahtgewickelte Drossel?
Eine drahtgewickelte Drossel ist ein passives elektronisches Bauelement, das in einer Vielzahl von elektrischen und elektronischen Schaltungen verwendet wird. Ihr Hauptzweck ist die Unterdrückung oder Filterung von hochfrequentem Rauschen in elektrischen Signalen, ohne dabei die gewünschten Frequenzen zu beeinträchtigen. Diese Art der Drossel wird durch das Wickeln eines Drahtes um einen Kern, typischerweise aus einem ferromagnetischen Material, hergestellt.
Grundlegende Funktionsweise und Eigenschaften
Die Funktionsweise einer drahtgewickelten Drossel basiert auf dem Prinzip der elektromagnetischen Induktion. Wenn ein elektrischer Strom durch den gewickelten Draht fließt, erzeugt er ein Magnetfeld um den Kern. Dieses Feld wirkt der Änderung des Stroms entgegen, wodurch hochfrequente Störungen unterdrückt werden. Die Effektivität einer Drossel bei der Unterdrückung von Rauschen hängt von verschiedenen Faktoren ab, darunter die Anzahl der Windungen, der Kernmaterialtyp und die physikalische Größe der Drossel.
Anwendungen von drahtgewickelten Drosseln
Drahtgewickelte Drosseln finden breite Anwendung in der Elektronikindustrie. Sie sind unerlässlich in Schaltnetzteilen, wo sie dazu beitragen, das Rauschen zu minimieren und die Effizienz zu steigern. Ebenso sind sie in der Automobilindustrie zur Störungsunterdrückung in elektronischen Steuerungssystemen zu finden. In der Audiotechnik werden sie eingesetzt, um unerwünschte Frequenzen aus Audiosignalen zu filtern und so die Klangqualität zu verbessern.
Vorteile und Limitationen
Ein wesentlicher Vorteil drahtgewickelter Drosseln ist ihre hohe Effizienz bei der Unterdrückung von Störungen. Sie bieten auch eine hohe Induktivität bei relativ geringer Größe, was sie ideal für kompakte elektronische Geräte macht. Allerdings haben sie auch einige Limitationen. So sind sie beispielsweise anfällig für Sättigung bei hohen Strömen und können in bestimmten Frequenzbereichen weniger effektiv sein. Zudem ist die Wärmeabfuhr, besonders bei hohen Strömen, ein wichtiger Aspekt, der berücksichtigt werden muss.
Materialien und Design von drahtgewickelten Drosseln
Die Auswahl der Materialien und das Design einer drahtgewickelten Drossel sind entscheidend für ihre Leistung. Der Kern wird häufig aus Eisenpulver oder Ferrit hergestellt, da diese Materialien gute magnetische Eigenschaften besitzen. Der Draht ist typischerweise Kupfer, bekannt für seine hervorragende elektrische Leitfähigkeit. Die physikalische Größe des Kerns sowie die Dicke und Länge des Drahtes bestimmen die Induktivität der Drossel. Eine höhere Anzahl an Windungen resultiert in einer höheren Induktivität, was wiederum die Effektivität bei der Rauschunterdrückung erhöht.
Wärmeabfuhr und Effizienz
Wärmeentwicklung ist ein kritischer Faktor im Betrieb drahtgewickelter Drosseln. Eine unzureichende Wärmeabfuhr kann die Effizienz beeinträchtigen und sogar zur Beschädigung der Drossel führen. Moderne Drosseln sind daher so konstruiert, dass sie eine effektive Wärmeabfuhr ermöglichen, was ihre Zuverlässigkeit und Lebensdauer erhöht.
Integration in elektronische Systeme
Bei der Integration von drahtgewickelten Drosseln in elektronische Systeme muss auf die Kompatibilität mit anderen Komponenten geachtet werden. Die richtige Dimensionierung und Platzierung sind essentiell, um Interferenzen mit anderen Bauteilen zu vermeiden und die Gesamtleistung des Systems zu optimieren.
Fazit
Zusammenfassend sind drahtgewickelte Drosseln unverzichtbare Komponenten in der modernen Elektronik. Ihre Fähigkeit, hochfrequentes Rauschen effektiv zu unterdrücken, macht sie zu einer beliebten Wahl in vielen Anwendungen, von der Energieversorgung bis hin zur Audiotechnik. Die Auswahl geeigneter Materialien, ein durchdachtes Design und eine angemessene Wärmeabfuhr sind entscheidend für ihre Leistung und Zuverlässigkeit. Trotz einiger Einschränkungen wie Sättigungseffekte und potenzielle Wärmeentwicklung bieten sie eine exzellente Balance zwischen Größe, Effizienz und Funktionalität, die sie zu einem unverzichtbaren Bestandteil in zahlreichen elektronischen Geräten und Systemen macht.
