Überblick über Doppeldioden: Funktion, Struktur, Anwendungen und Auswahlkriterien. Erfahren Sie, wie diese Halbleiterbauelemente in Schaltungen eingesetzt werden.
Was ist eine Doppeldiode?
Die Doppeldiode, oft auch als Dual-Diode oder Zwillingsdiode bezeichnet, ist ein Halbleiterbauelement, das zwei einzelne Dioden in einem einzigen Gehäuse integriert hat. Dies ermöglicht es, zwei separate Diodenfunktionen in einem einzigen Bauteil zu realisieren, wodurch Platz auf einer Platine gespart und die Schaltung vereinfacht wird.
Struktur und Funktionsweise

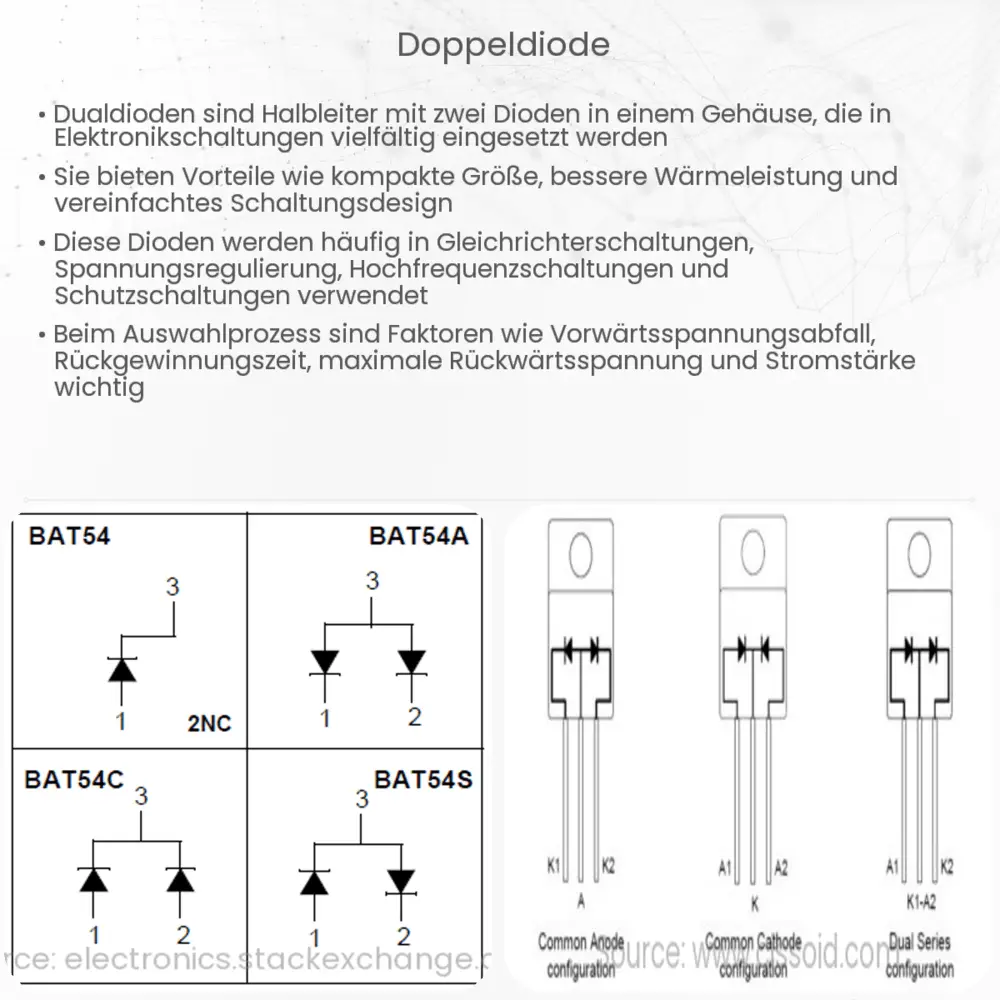

Eine Doppeldiode besteht im Wesentlichen aus zwei Dioden, die entweder in einer gemeinsamen Kathodenkonfiguration (Gemeinsame Kathode) oder in einer gemeinsamen Anodenkonfiguration (Gemeinsame Anode) verbunden sind. Jede dieser Dioden besteht aus einer p-n-Verbindung, die den grundlegenden Strompfad einer Diode bildet. Wenn eine Spannung an die Diode angelegt wird, so dass sie in Vorwärtsrichtung gepolt ist, lässt sie den Strom fließen. Ist sie hingegen in Sperrrichtung gepolt, sperrt sie den Strom.
- Gemeinsame Kathode: In dieser Konfiguration sind die Kathoden beider Dioden intern verbunden, während die Anoden getrennt sind. Dies ermöglicht das unabhängige Schalten jeder Diode.
- Gemeinsame Anode: Hier sind die Anoden beider Dioden intern verbunden und die Kathoden sind getrennt. Ebenso ermöglicht dies das unabhängige Schalten jeder Diode.
Anwendungen der Doppeldiode
Doppeldioden finden in einer Vielzahl von elektronischen Anwendungen Einsatz. Einige der Hauptanwendungen sind:
- Wellenformumformung: Sie können in Schaltungen verwendet werden, um die Form von Signalwellenformen zu ändern, beispielsweise um Halbwellengleichrichtung durchzuführen.
- Stromsteuerung: In bestimmten Anwendungen, bei denen getrennte Steuerpfade erforderlich sind, ermöglichen Doppeldioden das unabhängige Steuern von Strömen.
- Schutzschaltungen: In einigen Fällen werden sie eingesetzt, um empfindliche Bauteile vor Überspannungen zu schützen.
Es ist wichtig zu betonen, dass trotz der Kombination von zwei Dioden in einem Gehäuse jede Diode innerhalb der Doppeldiode unabhängig voneinander funktioniert. Dies gibt Ingenieuren die Flexibilität, sie in einer Vielzahl von Schaltungsdesigns einzusetzen.
Vor- und Nachteile von Doppeldioden
Die Integration von zwei Dioden in einem Gehäuse bietet sowohl Vor- als auch Nachteile. Ein Hauptvorteil ist die Platzersparnis auf der Platine und eine mögliche Kostenreduktion, da weniger Einzelbauteile benötigt werden. Zudem kann es die Montage und das Design von Schaltungen vereinfachen. Jedoch müssen Ingenieure auch die thermischen Eigenschaften berücksichtigen, da beide Dioden in einem Gehäuse Wärme erzeugen und dies die Gesamtleistung beeinflussen kann.
Weiterführende Überlegungen
Bei der Verwendung von Doppeldioden in elektronischen Schaltungen ist es essentiell, das Datenblatt des spezifischen Bauteils zu konsultieren. Dies gibt detaillierte Informationen über die elektrischen und thermischen Eigenschaften, die für ein effizientes und sicheres Design unerlässlich sind.
Auswahlkriterien für Doppeldioden
Wenn Ingenieure eine Doppeldiode für eine bestimmte Anwendung auswählen, müssen sie mehrere Faktoren berücksichtigen:
- Spannungsfestigkeit: Die maximale Spannung, die die Diode in Sperrrichtung aushalten kann, ohne beschädigt zu werden.
- Strombelastbarkeit: Der maximale Strom, den die Diode in Vorwärtsrichtung leiten kann.
- Schaltgeschwindigkeit: Die Geschwindigkeit, mit der die Diode von einem leitenden in einen nicht leitenden Zustand wechseln kann und umgekehrt, ist besonders in Hochfrequenzanwendungen von Bedeutung.
- Thermische Eigenschaften: Da beide Dioden Wärme in einem gemeinsamen Gehäuse erzeugen, ist es wichtig, die thermischen Eigenschaften und die damit verbundenen Kühlanforderungen zu berücksichtigen.
Alternative zu Doppeldioden
Obwohl Doppeldioden in vielen Anwendungen nützlich sind, gibt es Situationen, in denen alternative Bauelemente besser geeignet sein könnten. Beispielsweise können in hochspezialisierten Anwendungen, bei denen eine präzise Kontrolle oder sehr spezifische elektrische Eigenschaften erforderlich sind, separate Einzeldioden oder andere Halbleiterbauelemente vorteilhafter sein.
Fazit
Doppeldioden bieten eine effiziente Möglichkeit, zwei Dioden in einem einzigen Gehäuse zu kombinieren, was Platzersparnis und mögliche Kostenreduktionen mit sich bringt. Sie sind in vielen elektronischen Anwendungen nützlich und bieten Flexibilität in Bezug auf Schaltungsdesign und Funktionalität. Wie bei jedem elektronischen Bauelement sollten Ingenieure jedoch die spezifischen Anforderungen ihrer Anwendung sorgfältig berücksichtigen und sicherstellen, dass die gewählte Doppeldiode den erforderlichen Spezifikationen entspricht. Das Datenblatt des Bauteils ist dabei ein unverzichtbares Hilfsmittel.
