Ein Überblick über differentielle Modusdrosseln: Funktionsweise, Anwendungen und Wartungstipps für optimale Signalunterdrückung in elektronischen Systemen.
Was ist eine Differentielle Modusdrossel?
Die differentielle Modusdrossel, auch bekannt als Common-Mode-Choke oder Differential-Mode-Choke, ist eine elektronische Komponente, die in der Elektrotechnik und Elektronik verwendet wird, um störende differentielle Modussignale zu unterdrücken oder zu reduzieren. Diese Drosseln sind speziell dafür ausgelegt, den Stromfluss von Signalen, die im differentiellen Modus auftreten, zu begrenzen, während sie gleichzeitig den Stromfluss von Signalen, die im gemeinsamen Modus (Common-Mode) auftreten, zulassen oder minimieren.
Funktionsweise der Differentiellen Modusdrossel

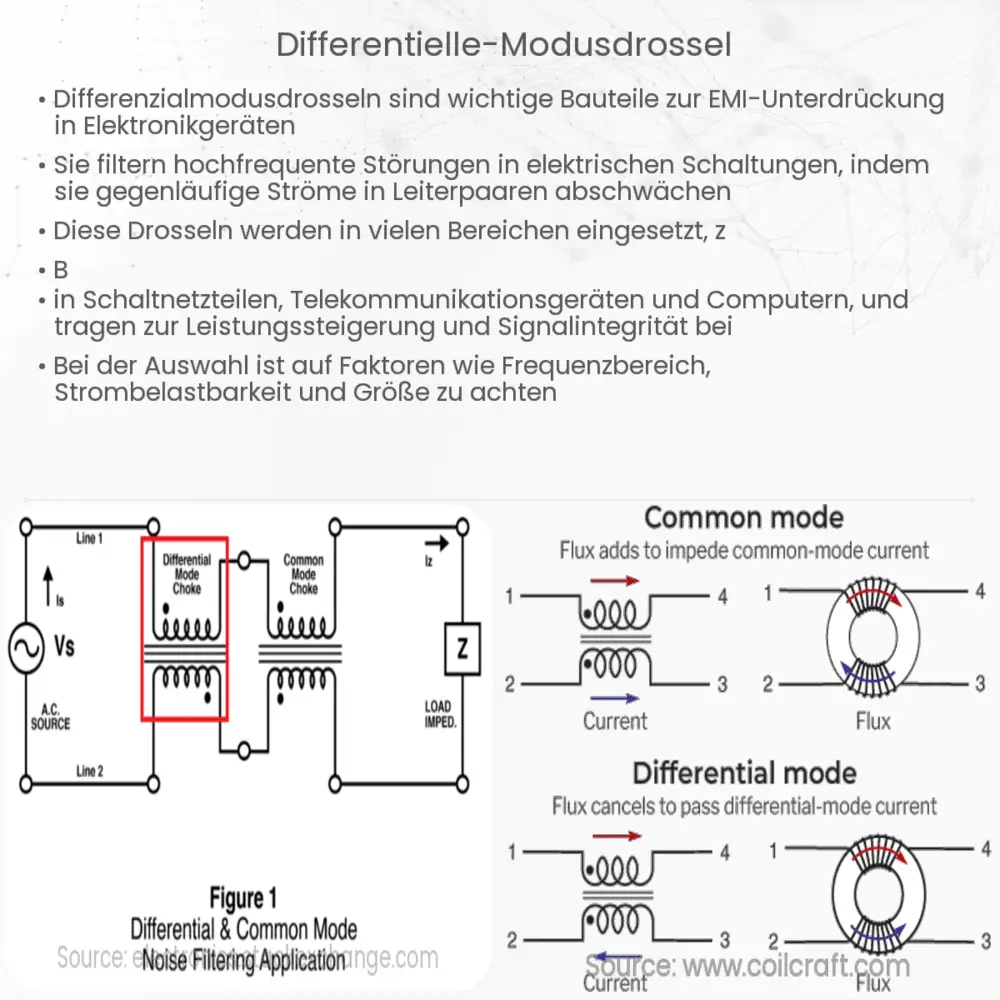

Die differentielle Modusdrossel besteht typischerweise aus zwei Wicklungen, die auf einem gemeinsamen Kern gewickelt sind. Die Idee dahinter ist, dass differentielle Signale, die durch die beiden Wicklungen fließen, ein gegenläufiges Magnetfeld im Kern erzeugen. Dieses gegenläufige Magnetfeld verursacht eine Selbstinduktivität, die den Durchgang des differentiellen Signals begrenzt.
Im Gegensatz dazu fließen gemeinsame Modussignale durch beide Wicklungen in die gleiche Richtung, wodurch sie weitgehend ungehindert passieren können. Dadurch können diese Drosseln differentielle Störsignale effektiv reduzieren, ohne die gewünschten gemeinsamen Modussignale zu beeinflussen.
Anwendungen der Differentiellen Modusdrossel
- Datenübertragung: In Kommunikationssystemen können differentielle Modusdrosseln dazu beitragen, die Integrität der Datenübertragung zu gewährleisten, indem sie unerwünschte Signalinterferenzen minimieren.
- Stromversorgung: Differentielle Modusdrosseln können in Stromversorgungsschaltungen eingesetzt werden, um differentielle Störsignale zu unterdrücken und so die Qualität der Stromversorgung zu verbessern.
- Elektromagnetische Verträglichkeit (EMV): In Elektroniksystemen können diese Drosseln dazu beitragen, die Emissionen und die Empfindlichkeit gegenüber elektromagnetischen Störungen zu reduzieren.
Design und Auswahl
Bei der Auswahl einer differentiellen Modusdrossel ist es wichtig, die richtige Größe und Induktivität für die spezifische Anwendung zu berücksichtigen. Zu berücksichtigende Faktoren sind die Arbeitsfrequenz, die maximal zulässige Strombelastung und die gewünschte Dämpfung des differentiellen Signals. Die Konstruktion und das Material des Kerns können ebenfalls einen erheblichen Einfluss auf die Leistung der Drossel haben.
Aufbau und Arten von Differentiellen Modusdrosseln
Es gibt verschiedene Arten von differentiellen Modusdrosseln, die je nach Anwendung und Anforderung variieren können. Einige Drosseln sind für Hochfrequenzanwendungen ausgelegt, während andere für niedrigere Frequenzen optimiert sind. Die Drossel kann aus Ferrit-, Eisenpulver- oder anderen magnetischen Materialien bestehen, je nachdem, welche Eigenschaften gefordert sind. Ferritbasierte Drosseln sind beispielsweise bei Hochfrequenzanwendungen häufiger anzutreffen.
Pflege und Wartung
Obwohl Differentielle Modusdrosseln in der Regel wartungsarm sind, ist es wichtig, sie regelmäßig auf Beschädigungen oder Anzeichen von Verschleiß zu überprüfen. Ein durch Überhitzung beschädigter oder gealterter Kern kann seine magnetischen Eigenschaften verlieren und somit seine Effizienz in der Signalunterdrückung verringern. Daher ist es ratsam, die Drossel in einem gut belüfteten Bereich zu positionieren und Überlastungen zu vermeiden.
Zusammenfassung und Schlussfolgerung
Die differentielle Modusdrossel ist ein unverzichtbares Werkzeug in vielen elektronischen Anwendungen, um die Signalintegrität zu bewahren und Störungen zu minimieren. Durch ihre Fähigkeit, differentielle Modussignale effektiv zu unterdrücken, während sie gleichzeitig den Durchgang von gemeinsamen Modussignalen ermöglicht, spielen sie eine entscheidende Rolle bei der Sicherstellung der Zuverlässigkeit und Effizienz von elektronischen Systemen. Bei der Auswahl und Implementierung einer solchen Drossel ist es jedoch wichtig, den spezifischen Anforderungen der Anwendung Rechnung zu tragen und regelmäßige Überprüfungen durchzuführen, um eine optimale Leistung zu gewährleisten.
