Ein umfassender Überblick über CMOS-Bildsensoren: ihre Funktionsweise, Vorteile gegenüber CCD-Sensoren, Anwendungen und aktuelle Herausforderungen in der Bildgebungstechnologie.

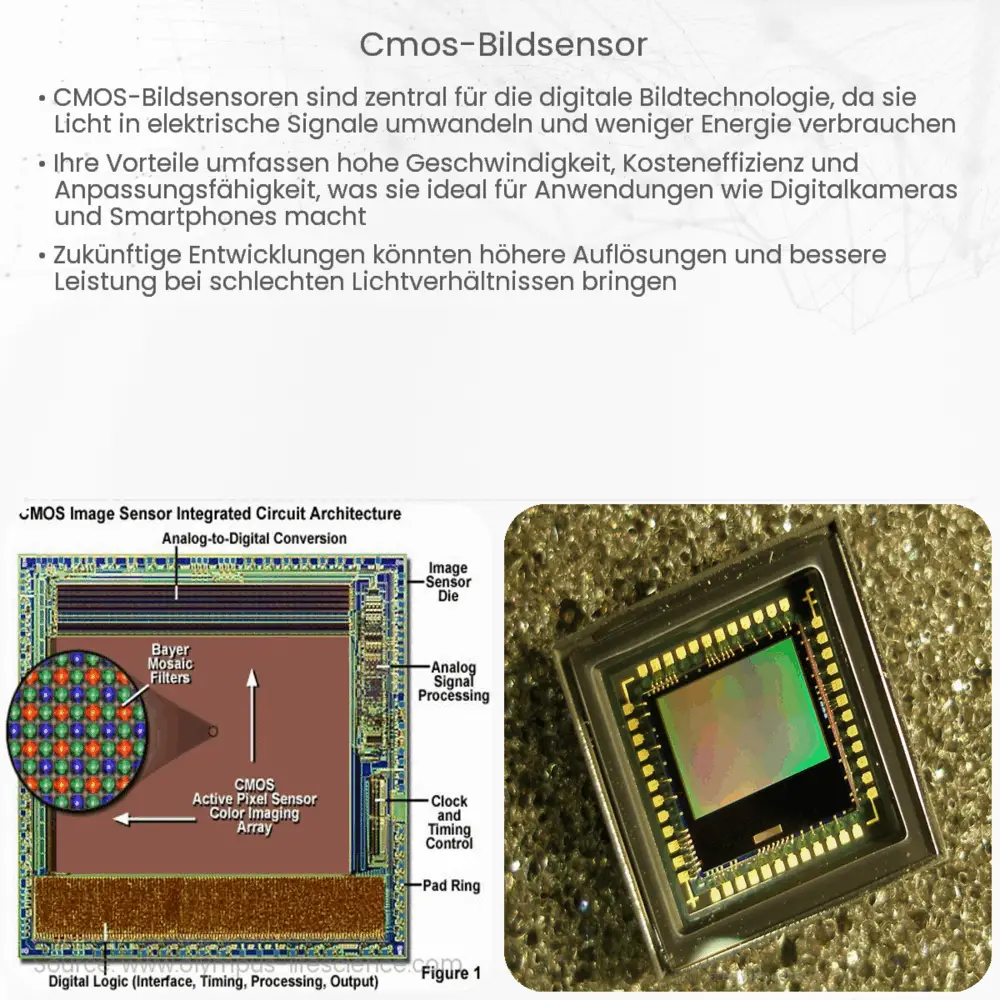

Was ist ein CMOS-Bildsensor?
Ein CMOS-Bildsensor, oft nur als CMOS-Sensor bezeichnet, steht für „Complementary Metal-Oxide-Semiconductor“ und ist eine Schlüsselkomponente vieler digitaler Kameras und anderer Bildaufnahmegeräte. Diese Sensoren sind dafür verantwortlich, Licht in elektrische Signale umzuwandeln, die dann in digitale Bilder umgewandelt werden. Es gibt jedoch Unterschiede in der Art und Weise, wie CMOS-Sensoren dies im Vergleich zu anderen Sensortypen wie CCD („Charge-Coupled Device“) tun.
Funktionsweise von CMOS-Sensoren
Ein CMOS-Sensor besteht aus vielen winzigen Pixeln, von denen jeder dazu dient, Licht aufzunehmen und es in ein elektrisches Signal umzuwandeln. Jeder Pixel enthält einen Fotodioden-Bereich, der Licht einfängt und Photonen in Elektronen umwandelt. Diese Elektronen werden dann gemessen und in ein digitales Signal umgewandelt.
Einer der Hauptvorteile von CMOS-Sensoren ist ihre Fähigkeit, viele Funktionen direkt auf dem Chip selbst zu integrieren. Dies bedeutet, dass sie zusätzlich zur Lichterfassung auch Signalverarbeitungsaufgaben wie Verstärkung, Rauschreduktion und Digitalisierung durchführen können. Dies kann die Bildqualität verbessern und den Energieverbrauch reduzieren.
Vergleich von CMOS und CCD
Während sowohl CMOS- als auch CCD-Sensoren in der Lage sind, qualitativ hochwertige Bilder zu erzeugen, haben sie unterschiedliche Stärken und Schwächen. CCD-Sensoren waren die ersten auf dem Markt und sind für ihre hervorragende Bildqualität bekannt. Sie sind jedoch in der Regel teurer und verbrauchen mehr Energie als CMOS-Sensoren.
CMOS-Sensoren, obwohl sie ursprünglich als minderwertiger im Vergleich zu CCDs betrachtet wurden, haben in den letzten Jahren erhebliche Fortschritte gemacht. Dank technologischer Fortschritte bieten sie jetzt eine Bildqualität, die mit CCDs vergleichbar ist, jedoch zu einem geringeren Preis und bei geringerem Energieverbrauch.
Anwendungen von CMOS-Sensoren
Die Vielseitigkeit und Effizienz von CMOS-Sensoren hat zu ihrer weit verbreiteten Anwendung in einer Vielzahl von Geräten geführt. Von Smartphones und Digitalkameras bis hin zu medizinischen Bildgebungssystemen und sogar Weltraumteleskopen, CMOS-Sensoren sind überall zu finden. Ihr geringer Energieverbrauch macht sie besonders attraktiv für batteriebetriebene Geräte.
Weiterhin sind CMOS-Sensoren aufgrund ihrer schnellen Bildverarbeitungsfähigkeiten ideal für Anwendungen, bei denen eine hohe Bildrate erforderlich ist, wie z.B. bei Videokameras und einigen industriellen Bildverarbeitungssystemen.
Vorteile von CMOS-Sensoren
CMOS-Sensoren bieten zahlreiche Vorteile, die sie zu einer attraktiven Wahl für viele Anwendungen machen. Einige dieser Vorteile sind:
- Energieeffizienz: Da sie weniger Energie verbrauchen, sind sie ideal für tragbare Geräte wie Handys und Kameras.
- Kosteneffizienz: Im Allgemeinen sind CMOS-Sensoren günstiger in der Herstellung als CCD-Sensoren.
- Schnelle Bildverarbeitung: Sie können hohe Bildraten unterstützen, was für Videoaufnahmen und bestimmte industrielle Anwendungen nützlich ist.
- Integration von Schaltungen: Die Fähigkeit, Verarbeitungsschaltungen auf dem gleichen Chip zu integrieren, kann den Platzbedarf und die Komplexität des Designs reduzieren.
Limitationen und Herausforderungen
Wie bei jeder Technologie gibt es auch bei CMOS-Sensoren bestimmte Herausforderungen. Zum Beispiel:
- Lichtempfindlichkeit: Ursprünglich waren CMOS-Sensoren weniger lichtempfindlich als CCDs, was zu verringerter Bildqualität in schlecht beleuchteten Umgebungen führen könnte. Dies hat sich jedoch mit fortschrittlichen Designs und Technologien verbessert.
- Rauschen: Während die Rauschreduktion auf CMOS-Chips immer besser wird, können sie immer noch anfälliger für Rauschen sein als einige CCD-Optionen.
Schlussfolgerung
Die Entwicklung und Verbesserung von CMOS-Bildsensoren hat die Bildgebungstechnologie revolutioniert. Mit ihrer Fähigkeit, qualitativ hochwertige Bilder zu einem Bruchteil der Kosten und des Energieverbrauchs von CCDs zu liefern, sind sie zur bevorzugten Wahl in vielen modernen Geräten geworden. Während sie ihre eigenen Herausforderungen und Limitationen haben, wird erwartet, dass die Fortschritte in der CMOS-Technologie weiterhin rasant voranschreiten und neue Möglichkeiten in der digitalen Bildgebung eröffnen.
