Einleitung zum Atomkraftmikroskop (AFM)
Das Atomkraftmikroskop (AFM) ist eine revolutionäre Technologie in der Welt der Nanowissenschaft und Oberflächenphysik. Mit Hilfe des AFM können Wissenschaftler Strukturen auf atomarer Ebene mit beispielloser Auflösung visualisieren und charakterisieren. Aber wie funktioniert dieses bemerkenswerte Instrument, und welche Vorteile bietet es gegenüber anderen mikroskopischen Techniken?
Geschichte und Entwicklung
Das AFM wurde erstmals in den 1980er Jahren von Gerd Binnig, Calvin Quate und Christoph Gerber entwickelt. Es war eine Antwort auf die Grenzen des Rastertunnelmikroskops (STM), einem anderen Instrument, das ebenfalls von Binnig mitentwickelt wurde. Während das STM auf leitfähigen Materialien arbeitet, kann das AFM eine breitere Palette von Proben, einschließlich Nichtleiter, analysieren.
Grundprinzip des AFM

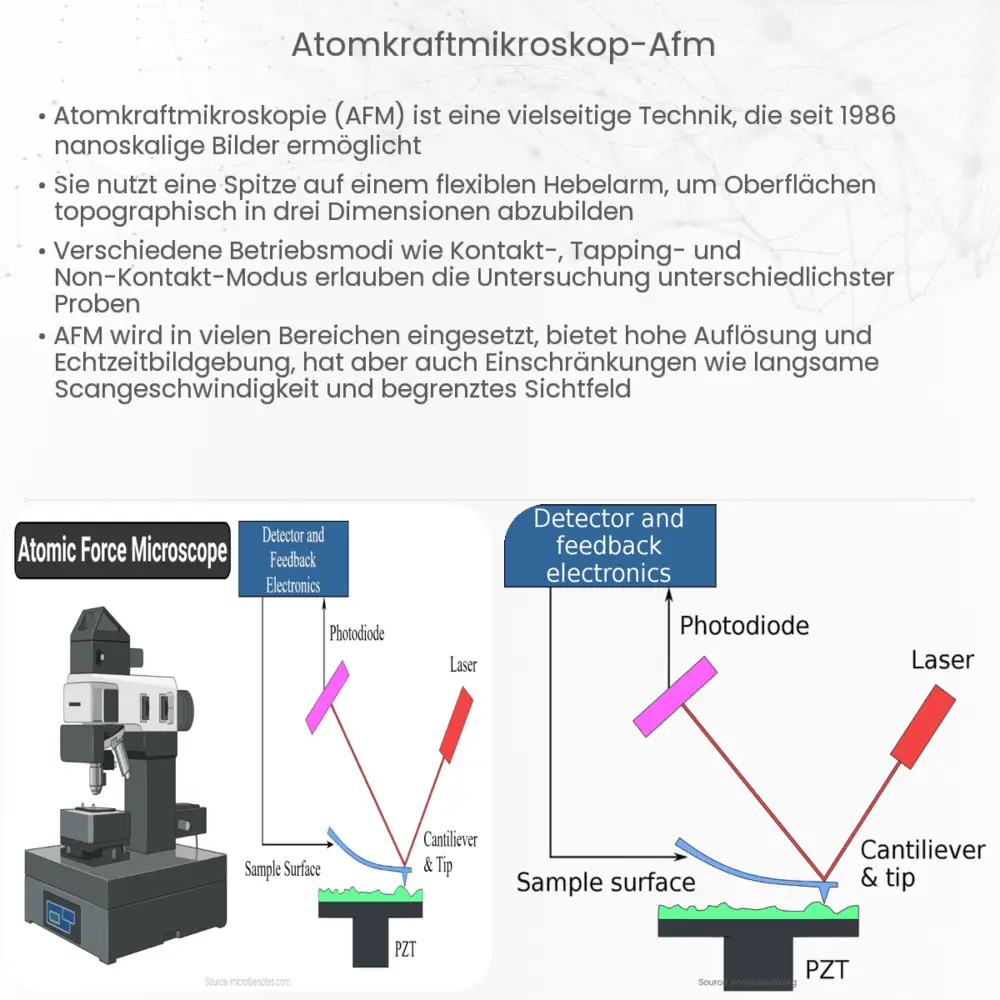

Das Hauptmerkmal eines AFM ist eine sehr scharfe Spitze, die an einem flexiblen Balken befestigt ist. Diese Spitze „tastet“ die Oberfläche einer Probe ab und erzeugt dabei eine Karte der atomaren Topographie. Während des Scanvorgangs wird die Spitze in sehr geringem Abstand über die Probenoberfläche bewegt, wobei Kräfte zwischen der Spitze und den Atomen der Probe auftreten. Diese Kräfte verursachen Veränderungen in der Position des Balkens, die durch einen Laser detektiert werden, der von der Rückseite des Balkens reflektiert wird und auf einen Detektor trifft.
Arbeitsmodi des AFM
- Kontaktmodus: In diesem Modus befindet sich die Spitze ständig in physischem Kontakt mit der Probe. Die Spitze folgt den Konturen der Oberfläche, wobei sie ständig die gleiche Kraft auf die Probe ausübt.
- Nicht-Kontaktmodus: Hier schwebt die Spitze in sehr geringem Abstand über der Oberfläche, ohne sie direkt zu berühren. Dies minimiert den Verschleiß der Spitze und verhindert mögliche Beschädigungen der Probe.
- Tapping-Modus: Die Spitze berührt die Probe intermittierend, indem sie in einer oszillierenden Bewegung über die Oberfläche „tappt“. Dies bietet eine gute Balance zwischen Bildauflösung und Spitzenverschleiß.
Dies sind nur einige Grundlagen des AFM, aber die Technologie hat sich weit über diese Prinzipien hinaus entwickelt. Im folgenden Abschnitt werden wir die Anwendungen und den Nutzen des AFM in verschiedenen wissenschaftlichen Bereichen untersuchen.
Anwendungen des Atomkraftmikroskops
Das Atomkraftmikroskop hat eine breite Palette von Anwendungen in verschiedenen wissenschaftlichen und industriellen Bereichen gefunden:
- Biologie und Medizin: Das AFM wird verwendet, um biologische Moleküle, Zellmembranen und andere zelluläre Strukturen mit nanoskaliger Auflösung zu studieren. Dies ermöglicht ein tieferes Verständnis von biologischen Prozessen und Krankheitsmechanismen.
- Materialwissenschaft: Forscher nutzen das AFM, um die Oberflächenmorphologie, mechanische Eigenschaften und andere physikalische Eigenschaften von Materialien auf atomarer Ebene zu untersuchen.
- Chemie: Das AFM kann bei der Untersuchung von chemischen Reaktionen auf Oberflächen oder der Interaktion von Molekülen mit Oberflächen verwendet werden.
- Semikonduktorindustrie: In der Halbleiterherstellung wird das AFM zur Charakterisierung und Inspektion von Wafern und zur Untersuchung von Defekten auf nanoskaliger Ebene eingesetzt.
Vorteile und Herausforderungen
Das AFM bietet mehrere entscheidende Vorteile gegenüber anderen mikroskopischen Techniken:
- Es erfordert keine spezielle Probenpräparation wie Beschichten oder Vakuumbedingungen, was es besonders nützlich für die Untersuchung biologischer Proben macht.
- Das AFM kann sowohl leitende als auch nichtleitende Proben analysieren, im Gegensatz zu Techniken wie dem Rastertunnelmikroskop.
- Es bietet eine dreidimensionale Topographie der Oberfläche, was ein umfassendes Verständnis der Probenstruktur ermöglicht.
Jedoch gibt es auch Herausforderungen, insbesondere die Notwendigkeit einer präzisen Spitzenkalibrierung, potentielle Beschädigungen der Probe bei unsachgemäßer Handhabung und die begrenzte Scan-Geschwindigkeit im Vergleich zu anderen Mikroskopie-Methoden.
Schlussfolgerung
Das Atomkraftmikroskop hat die Nanowissenschaft und die Oberflächenphysik revolutioniert, indem es Forschern ermöglicht, die Welt auf atomarer Ebene zu betrachten und zu verstehen. Mit seiner Fähigkeit, eine Vielzahl von Proben in ihrer natürlichen Umgebung zu untersuchen, bleibt das AFM ein unverzichtbares Werkzeug in vielen wissenschaftlichen Disziplinen. Trotz seiner Herausforderungen hat das AFM das Potenzial, weiterhin an vorderster Front der Forschung und Entwicklung zu stehen und uns tiefe Einblicke in die Nanowelt zu bieten.
