O Que é um Multiplicador de Tensão?
Um multiplicador de tensão é um circuito elétrico que converte uma tensão AC (corrente alternada) de entrada em uma tensão DC (corrente contínua) de saída mais alta. Este tipo de circuito é frequentemente utilizado em situações onde é necessário obter uma tensão superior àquela disponível, como por exemplo em tubos de raios X, telas de televisão de tubo e alguns tipos de equipamentos de laboratório.
Como Funciona um Multiplicador de Tensão?

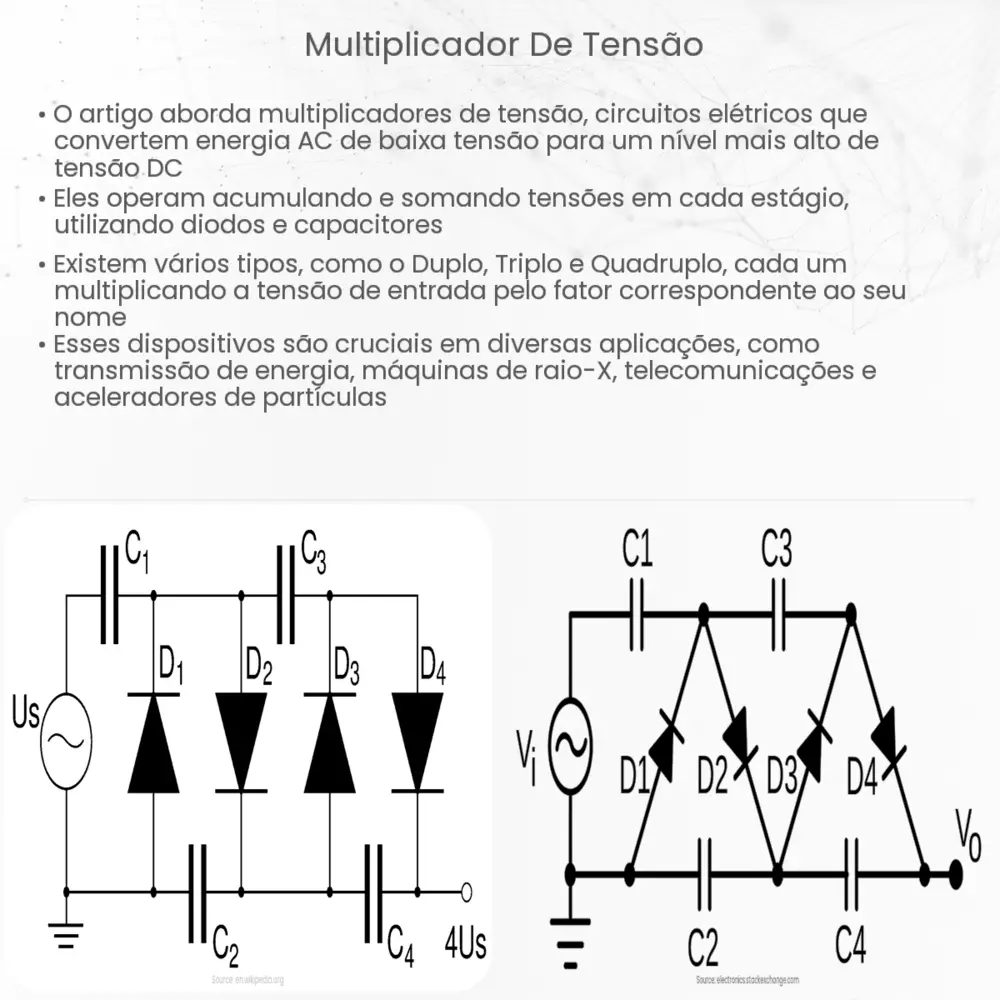

A base de funcionamento de um multiplicador de tensão reside na combinação de diodos e capacitores. O princípio é aproveitar as características dos diodos (que permitem a passagem de corrente em uma única direção) juntamente com a capacidade dos capacitores de armazenar e liberar energia elétrica. Estes componentes são organizados de forma sequencial em estágios, e a cada estágio, a tensão é multiplicada.
- Diodos: Funcionam como válvulas unidirecionais, permitindo que a corrente flua apenas em uma direção. Isso é essencial para converter a tensão AC em tensão DC.
- Capacitores: Armazenam energia elétrica quando estão carregados e liberam essa energia quando são descarregados. No contexto de um multiplicador de tensão, eles armazenam energia durante metade do ciclo de entrada AC e liberam-na durante a outra metade, contribuindo assim para o aumento da tensão de saída.
Tipos de Multiplicadores de Tensão
Existem diferentes configurações de multiplicadores de tensão, dependendo do número de estágios e da aplicação desejada:
- Multiplicadores Dobradores: Como o nome sugere, duplicam a tensão de entrada.
- Multiplicadores Triplificadores: Triplicam a tensão de entrada.
- Multiplicadores por Estágios: Consistem em vários estágios combinados, multiplicando a tensão de entrada por um fator maior do que simplesmente dobrar ou triplicar.
É importante notar que, à medida que adicionamos mais estágios a um multiplicador, a corrente de saída disponível geralmente diminui. Isso ocorre porque cada estágio adicional introduz mais resistência e perdas no circuito.
Na próxima seção, exploraremos as aplicações práticas e as considerações ao projetar e usar multiplicadores de tensão.
Aplicações Práticas dos Multiplicadores de Tensão
Os multiplicadores de tensão têm uma ampla variedade de aplicações, especialmente em áreas onde tensões mais altas são necessárias, mas o fornecimento inicial é limitado. Algumas dessas aplicações incluem:
- Equipamentos Médicos: Como nos tubos de raios X, onde altas tensões são necessárias para gerar os raios X.
- Televisões Antigas: Televisões de tubo catódico utilizavam multiplicadores de tensão para gerar o alto potencial necessário para o tubo de imagem.
- Equipamentos de Laboratório: Em osciloscópios e outros instrumentos de medição, onde tensões específicas são requeridas.
Considerações ao Projetar e Usar Multiplicadores de Tensão
Enquanto os multiplicadores de tensão são ferramentas poderosas, há certas considerações a serem lembradas:
- Eficiência: Mais estágios significam mais componentes e, consequentemente, mais perdas. A eficiência do circuito pode diminuir à medida que adicionamos mais estágios.
- Corrente de Saída: Em geral, à medida que a tensão aumenta, a corrente de saída disponível diminui. É fundamental equilibrar a necessidade de alta tensão com a corrente requerida pela aplicação.
- Componentes de Qualidade: Diodos e capacitores de baixa qualidade podem comprometer o desempenho e a confiabilidade do multiplicador. É essencial selecionar componentes de boa qualidade e apropriados para a aplicação.
Conclusão
Os multiplicadores de tensão são ferramentas essenciais em muitas aplicações elétricas e eletrônicas, permitindo a obtenção de tensões mais altas a partir de uma fonte de tensão menor. Seu princípio de funcionamento baseia-se na combinação estratégica de diodos e capacitores em vários estágios. Ao projetar ou utilizar um multiplicador de tensão, é crucial considerar a eficiência, a corrente de saída e a qualidade dos componentes para garantir um desempenho otimizado. Como em qualquer sistema eletrônico, o entendimento adequado de seu funcionamento e limitações é fundamental para seu uso eficaz e seguro.
