Explore o funcionamento, aplicações, vantagens e limitações dos sensores de corrente com efeito Hall, uma ferramenta essencial em medições elétricas.
O que são Sensores de Corrente com Efeito Hall?
Os sensores de corrente com efeito Hall são dispositivos que medem a corrente elétrica de um circuito utilizando o fenômeno conhecido como efeito Hall. Este efeito, descoberto pelo físico Edwin Hall em 1879, baseia-se na geração de uma diferença de potencial em um material condutor quando exposto a um campo magnético perpendicular à direção do fluxo de corrente elétrica.
Princípio de Funcionamento
O efeito Hall ocorre quando os portadores de carga em um condutor (como elétrons) são desviados devido à ação de um campo magnético externo. Isso causa uma acumulação de cargas de um lado do material condutor, gerando assim uma tensão perpendicular ao fluxo de corrente e ao campo magnético. Esta tensão é chamada de tensão Hall e é diretamente proporcional à corrente elétrica que passa pelo material e à intensidade do campo magnético.

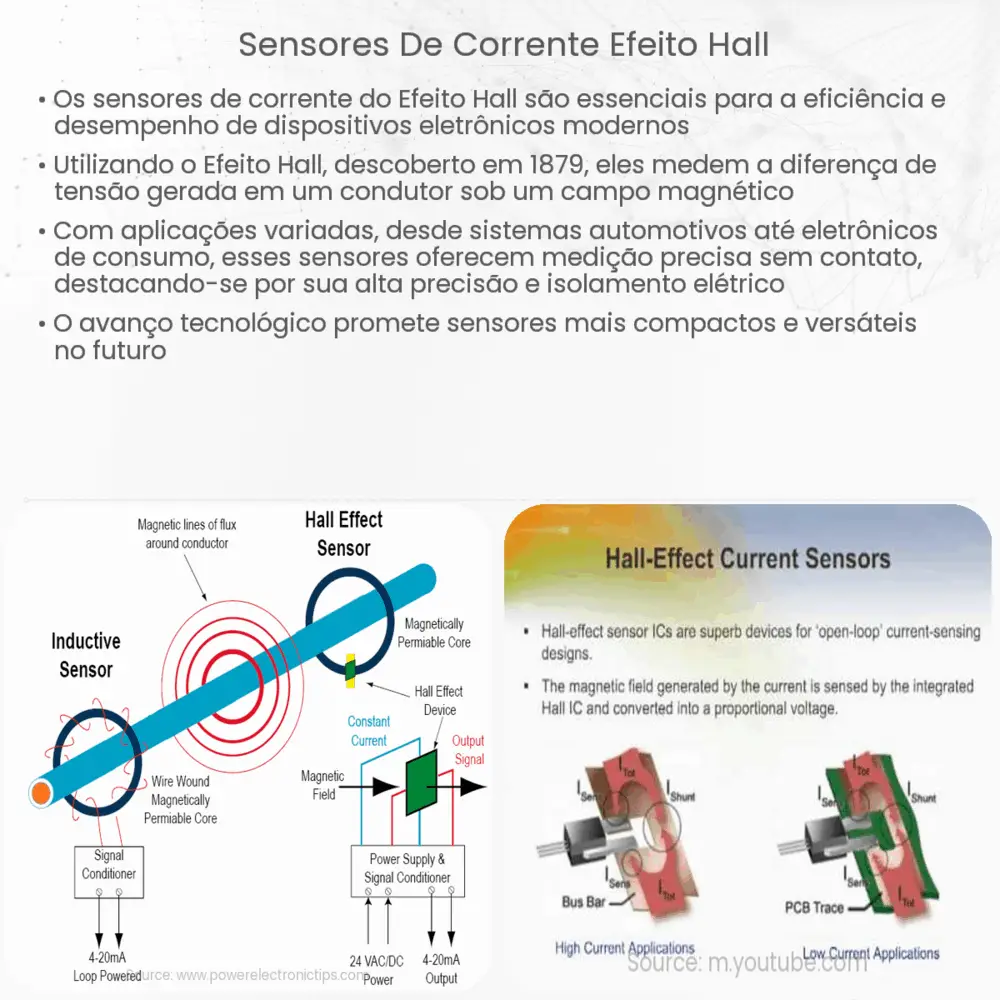

Componentes Principais e sua Estrutura
Um sensor de corrente com efeito Hall típico é composto por:
- Elemento Hall: É o componente ativo do sensor e é geralmente feito de um material semicondutor. É aqui que o efeito Hall ocorre.
- Fonte de corrente: Para que o efeito Hall seja observado, uma corrente contínua é aplicada ao elemento Hall.
- Circuito de saída: Transforma a tensão Hall em uma saída utilizável, geralmente um sinal analógico proporcional à corrente medida.
- Ímã ou bobina: Responsável por criar o campo magnético necessário para o funcionamento do sensor.
Aplicações dos Sensores de Corrente com Efeito Hall
Os sensores de corrente com efeito Hall são amplamente utilizados em diversas aplicações devido à sua capacidade de medir correntes sem contato direto com o circuito em questão. Algumas de suas aplicações mais comuns incluem:
- Monitoramento de corrente em sistemas de alimentação elétrica.
- Controle de motores em aplicações industriais e automotivas.
- Medição de corrente em painéis solares e outras fontes de energia renovável.
- Proteção de circuitos através da detecção de sobrecargas ou curtos-circuitos.
Esta vasta gama de aplicações se deve à sua alta precisão, capacidade de medição em alta frequência e resistência a interferências externas.
Vantagens e Limitações
Os sensores de corrente com efeito Hall possuem diversas vantagens, tornando-os atrativos para uma variedade de aplicações:
- Isolamento Galvânico: Como o sensor mede a corrente sem um contato elétrico direto com o condutor, ele oferece um isolamento natural, protegendo os circuitos de potenciais falhas ou curtos-circuitos.
- Larga Faixa de Medição: São capazes de medir desde correntes muito baixas até correntes muito altas, dependendo do design e especificação do sensor.
- Resposta Rápida: Estes sensores possuem uma resposta muito rápida às mudanças na corrente, o que é ideal para aplicações que exigem medições em tempo real.
- Robustez: Sua construção sólida e o fato de operarem sem contato os tornam resistentes a desgaste e à deterioração ao longo do tempo.
Contudo, como qualquer tecnologia, eles também possuem limitações:
- Sensibilidade a Temperatura: As mudanças de temperatura podem afetar a precisão do sensor, embora muitos designs modernos já incorporem compensações para essas variações.
- Erro de Offset: Pode haver uma pequena diferença entre a corrente real e a corrente medida, conhecida como erro de offset.
- Preço: Dependendo da precisão e especificação, esses sensores podem ter um custo mais elevado comparado a outras tecnologias de medição de corrente.
Conclusão
Os sensores de corrente com efeito Hall se consolidaram como uma ferramenta valiosa na medição de correntes elétricas em diversas aplicações, desde sistemas industriais até aplicações automotivas e de energia renovável. Com sua capacidade de medição sem contato, rapidez na resposta e robustez, eles oferecem soluções confiáveis e precisas para os desafios de monitoramento e controle de corrente. Apesar de suas limitações, as inovações contínuas na área prometem sensores ainda mais precisos e acessíveis no futuro.
