O que é um Sensor de Corrente Indutivo?
Um sensor de corrente indutivo é um dispositivo que permite a detecção de corrente elétrica que passa por um condutor sem a necessidade de contato direto ou interrupção do circuito. Eles operam com base nos princípios do eletromagnetismo, especificamente a lei da indução de Faraday.
Princípios de Funcionamento
O princípio fundamental por trás do sensor de corrente indutivo é a lei da indução eletromagnética de Faraday. De acordo com essa lei, uma variação no campo magnético dentro de um circuito fechado induz uma corrente elétrica nesse circuito. Portanto, quando uma corrente passa por um condutor, ela cria um campo magnético ao seu redor. Se colocarmos uma bobina próxima a esse condutor, essa variação de campo magnético pode induzir uma corrente na bobina. A magnitude dessa corrente induzida está diretamente relacionada à corrente no condutor original.

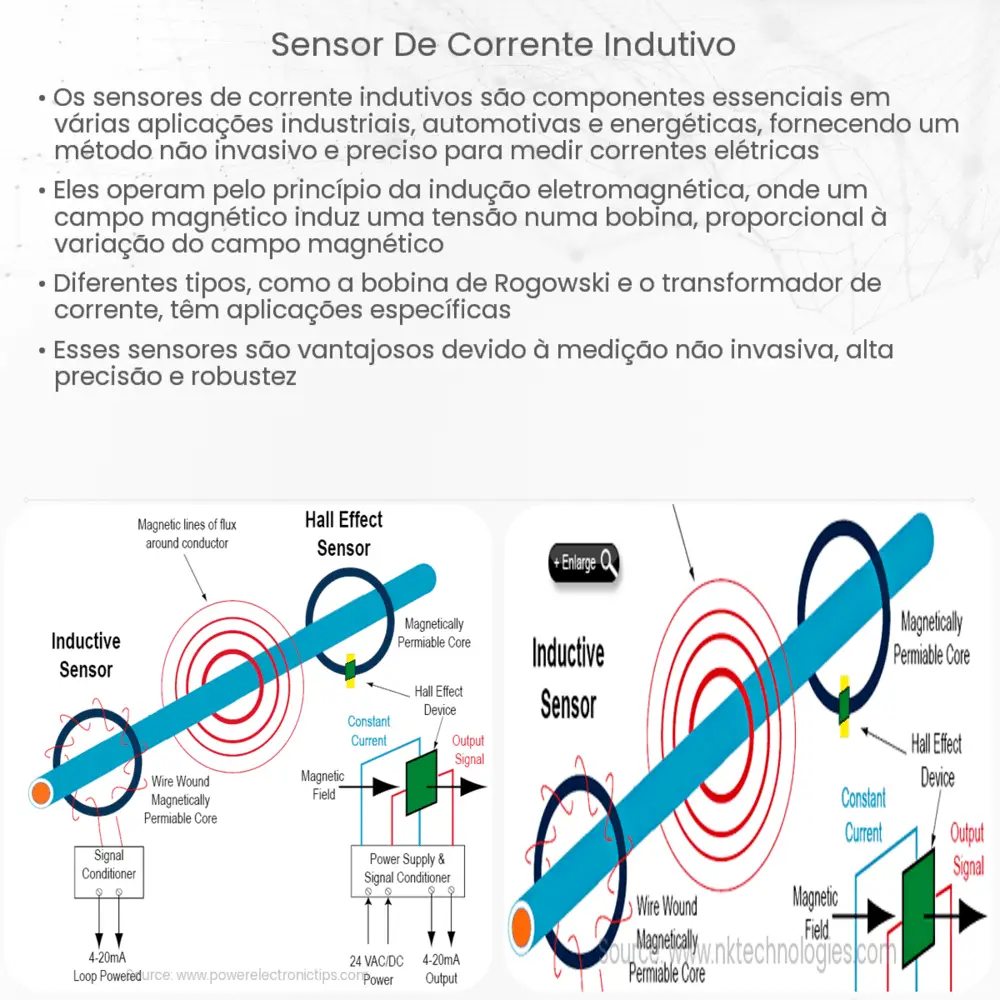

Componentes Principais
- Bobina: É o elemento sensorial do dispositivo. Uma corrente é induzida na bobina quando está próxima a um condutor com corrente elétrica.
- Núcleo de Ferro: Também conhecido como núcleo magnético, este componente amplifica o campo magnético produzido pela corrente que passa pelo condutor.
- Circuito Eletrônico: Processa o sinal da bobina e o transforma em uma saída útil, seja ela analógica ou digital.
Tipos de Sensores de Corrente Indutivos
Existem vários tipos de sensores de corrente indutivos disponíveis no mercado, e sua escolha depende da aplicação específica. Alguns dos mais comuns incluem:
- Sensores de Efeito Hall: Embora funcionem com um princípio diferente, são frequentemente mencionados em conjunto devido às suas aplicações similares. Eles detectam corrente através da variação do campo magnético e são muito precisos.
- Transformadores de Corrente (TC): Estes são amplamente usados em aplicações de alta tensão, como em subestações elétricas. Um TC reduz a corrente de um nível muito alto para um valor mais seguro e mensurável.
A escolha do tipo de sensor depende da natureza da aplicação, da faixa de medição desejada e de outros fatores específicos do sistema em questão.
Aplicações do Sensor de Corrente Indutivo
Devido à sua capacidade de detectar correntes elétricas sem interrupção direta do circuito, os sensores de corrente indutivos são altamente valorizados em diversas aplicações industriais e comerciais. Algumas das aplicações mais comuns incluem:
- Proteção de Equipamentos: Eles podem ser usados para monitorar a corrente e detectar sobrecargas ou curtos-circuitos, protegendo assim os equipamentos contra danos.
- Monitoramento de Energia: Em edifícios comerciais e industriais, esses sensores ajudam na análise de consumo de energia, auxiliando na gestão e economia de energia.
- Aplicações em Eletrônica de Potência: São usados em inversores, fontes de alimentação e outros dispositivos para monitorar o fluxo de corrente.
Vantagens e Limitações
Os sensores de corrente indutivos oferecem várias vantagens, como:
- Isolação Galvânica: Como não há contato direto com o circuito primário, há uma isolação entre o circuito medido e o dispositivo de medição.
- Alta Precisão: Dependendo do design e do tipo, eles podem oferecer medições muito precisas.
- Robustez: Eles são capazes de operar em ambientes industriais agressivos.
No entanto, também possuem algumas limitações:
- Resposta de Frequência: Pode não ser adequado para todas as aplicações, especialmente aquelas que requerem detecção em altas frequências.
- Erro de Núcleo Saturado: Em altas correntes, o núcleo do sensor pode saturar, levando a erros de medição.
Conclusão
O sensor de corrente indutivo é uma ferramenta valiosa na detecção e medição de correntes elétricas em diversos sistemas e aplicações. Seu funcionamento baseado na lei da indução eletromagnética de Faraday permite uma detecção segura e não invasiva da corrente. Enquanto eles apresentam várias vantagens, como isolação galvânica e precisão, é essencial estar ciente de suas limitações ao escolhê-los para aplicações específicas. No cenário atual, onde o monitoramento preciso da energia é crucial, os sensores de corrente indutivos desempenham um papel fundamental em muitas indústrias e sistemas comerciais.
