Introdução ao Sensor de Corrente de Bobina Rogowski
Em sistemas elétricos, a medição precisa da corrente é essencial para monitoramento, controle e proteção. Tradicionalmente, transformadores de corrente (TCs) têm sido a principal ferramenta para medir correntes em circuitos de alta tensão. No entanto, com a evolução da tecnologia e a necessidade de dispositivos mais flexíveis e precisos, o Sensor de Corrente de Bobina Rogowski tem ganhado destaque no cenário elétrico moderno.

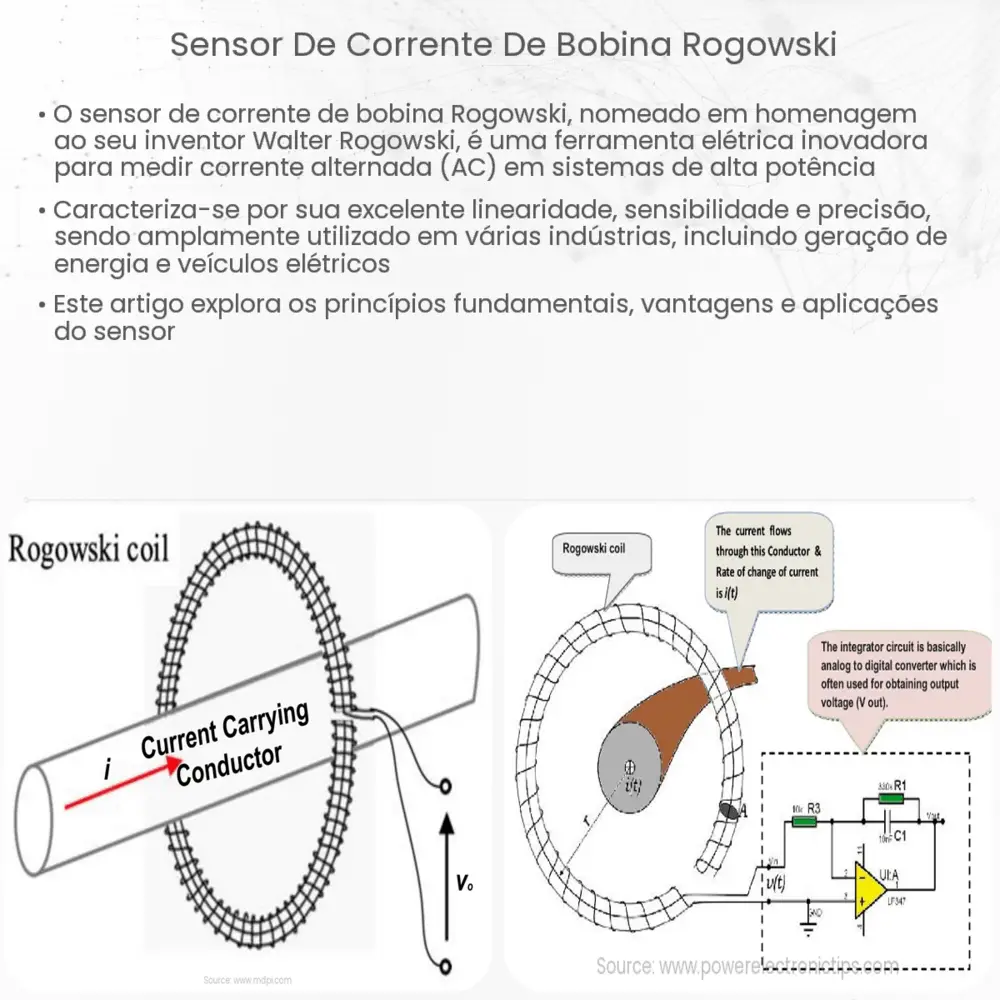

O que é a Bobina Rogowski?
Desenvolvida no início do século XX pelos físicos Walter Rogowski e W. Steinhaus, a bobina Rogowski é um dispositivo elétrico utilizado para medir correntes alternadas (CA). Diferente dos TCs tradicionais, a bobina Rogowski não tem núcleo ferromagnético. Em vez disso, consiste em um enrolamento helicoidal (bobina) que envolve o condutor que transporta a corrente a ser medida.
Princípio de Funcionamento
O funcionamento da bobina Rogowski baseia-se na Lei de Faraday sobre a indução eletromagnética. Quando uma corrente flui através do condutor envolto pela bobina Rogowski, cria-se um campo magnético variável ao redor dele. Esse campo magnético induz uma tensão no enrolamento da bobina, cuja magnitude é diretamente proporcional à taxa de variação da corrente no condutor principal.
Importante ressaltar que a tensão induzida na bobina é diretamente proporcional à derivada da corrente em relação ao tempo. Isso significa que o sensor de corrente de bobina Rogowski é particularmente sensível às mudanças rápidas na corrente, tornando-o ideal para a detecção de transientes rápidos e fenômenos de alta frequência em sistemas elétricos.
Vantagens da Bobina Rogowski
-
Flexibilidade: Devido à sua natureza sem núcleo, as bobinas Rogowski são mais flexíveis e podem ser facilmente instaladas em espaços confinados.
-
Ampla Faixa de Medição: Eles podem medir desde correntes muito baixas até correntes extremamente altas sem saturação.
-
Segurança: Ao contrário dos TCs, a bobina Rogowski não apresenta riscos de curto-circuito secundário, tornando sua operação mais segura.
-
Resposta de Frequência: Eles são capazes de capturar eventos de alta frequência com precisão, o que os torna ideais para aplicações especializadas.
Desvantagens e Considerações
Como qualquer tecnologia, a bobina Rogowski também possui suas limitações. Uma delas é a necessidade de um circuito eletrônico adicional para integrar a tensão induzida e converter em uma saída proporcional à corrente medida. Além disso, é sensível a interferências eletromagnéticas e pode não ser a melhor escolha em ambientes com altos níveis de ruído elétrico.
Aplicações Típicas
A flexibilidade e a ampla faixa de medição das bobinas Rogowski as tornam ideais para várias aplicações, incluindo:
-
Medição de corrente em sistemas de distribuição e transmissão de energia.
-
Análise de qualidade de energia, especialmente em redes com alta presença de harmônicas.
-
Monitoramento de máquinas elétricas, como motores e geradores.
-
Aplicações de teste e laboratório, onde a precisão e a flexibilidade são cruciais.
Conclusão
O sensor de corrente de bobina Rogowski surge como uma alternativa poderosa aos métodos tradicionais de medição de corrente, oferecendo flexibilidade, precisão e uma ampla faixa de medição. Seu princípio de funcionamento único permite a detecção de eventos rápidos e fenômenos de alta frequência com grande precisão. Contudo, como qualquer ferramenta, é crucial entender suas limitações e garantir sua adequação ao ambiente e à aplicação pretendida. A evolução contínua da tecnologia promete tornar os sensores de bobina Rogowski ainda mais confiáveis e acessíveis, consolidando sua posição no cenário elétrico moderno.
