Descubra o que é o Relé Buchholz, sua importância em transformadores de potência, como funciona, suas vantagens e dicas para instalação e manutenção.
O que é um Relé Buchholz?
O Relé Buchholz é um dispositivo de segurança utilizado principalmente em transformadores de potência cheios de óleo. Ele funciona como um sistema de alarme e desarme para situações onde haja um aumento de gases no interior do transformador, indicando possíveis defeitos internos ou sobreaquecimento. Este tipo de relé é extremamente importante para prevenir falhas mais graves, evitando danos ao transformador e assegurando uma operação contínua e eficaz.
Funcionamento do Relé Buchholz
O princípio básico por trás do funcionamento deste relé é a detecção da presença de gases no óleo do transformador. Em condições normais de operação, o óleo presente no transformador é líquido e isento de bolhas de gás. No entanto, quando há uma falha interna, como curtos-circuitos ou sobreaquecimento, o óleo pode começar a se decompor, gerando gases. Essa formação de gases é um indicativo claro de que algo está errado no interior do equipamento.

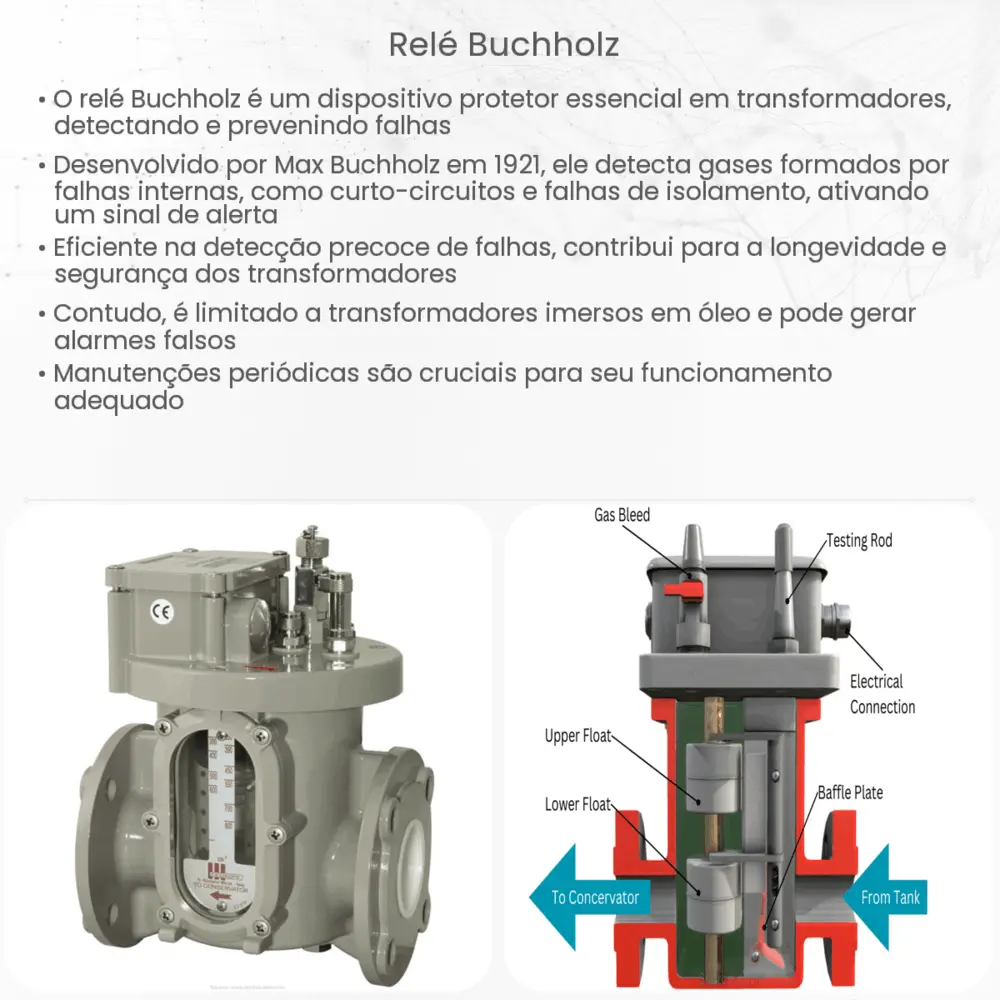

O Relé Buchholz é instalado no tubo que liga o tanque principal do transformador ao conservador de óleo. Ele possui uma câmara contendo dois flutuadores. O flutuador inferior é conectado a um interruptor de alarme e o superior a um interruptor de desarme. Quando uma pequena quantidade de gás se acumula, o flutuador inferior se move, acionando o alarme. Se a quantidade de gás continuar aumentando, o flutuador superior se move, causando o desarme do transformador.
Vantagens do uso do Relé Buchholz
- Detecção precoce: A capacidade de detectar problemas em estágios iniciais é uma das principais vantagens do Relé Buchholz. Antes que falhas maiores ocorram, o operador é alertado, permitindo a tomada de medidas corretivas a tempo.
- Proteção eficaz: Ao desarmar o transformador em situações críticas, o relé ajuda a evitar danos maiores ao equipamento e possíveis consequências catastróficas.
- Manutenção otimizada: Ao identificar problemas em seus estágios iniciais, permite-se uma manutenção mais focada, evitando gastos desnecessários e prolongando a vida útil do transformador.
Considerando sua funcionalidade e benefícios, o Relé Buchholz é sem dúvida um componente essencial para transformadores de potência. Ele atua como um guardião, monitorando constantemente a integridade do equipamento e assegurando sua operação eficiente.
Como escolher e instalar um Relé Buchholz
Ao selecionar um Relé Buchholz para um transformador, é fundamental considerar algumas características importantes. Primeiro, o relé deve ser adequado ao tamanho e capacidade do transformador. Segundo, é essencial verificar a sensibilidade do relé à presença de gases, garantindo que ele possa detectar até as menores quantidades de gás acumulado.
A instalação do Relé Buchholz deve ser feita por profissionais qualificados, assegurando que o dispositivo esteja corretamente posicionado e calibrado. Uma instalação inadequada pode comprometer a eficiência do relé, resultando em falsos alarmes ou, pior ainda, falhando em detectar um problema real.
Manutenção do Relé Buchholz
Assim como qualquer outro componente de um sistema elétrico, o Relé Buchholz também precisa de manutenção regular. A inspeção periódica do dispositivo é essencial para garantir seu bom funcionamento. Durante essas verificações, os técnicos devem verificar se há acúmulo de impurezas, verificar a integridade dos flutuadores e testar a funcionalidade dos interruptores de alarme e desarme.
Conclusão
O Relé Buchholz é uma peça fundamental na proteção e manutenção de transformadores de potência. Ao proporcionar detecção precoce de falhas internas e atuar na prevenção de danos mais significativos, ele desempenha um papel crucial na garantia da operação contínua e segura dos transformadores. A escolha adequada, instalação correta e manutenção regular deste dispositivo são passos imprescindíveis para garantir uma longa vida útil e funcionamento eficiente de qualquer transformador. Investir em um Relé Buchholz de qualidade e garantir seu correto monitoramento é, sem dúvida, um passo essencial para qualquer empresa ou entidade que dependa da confiabilidade e eficiência de seus transformadores.
