Artigo abordando os reguladores de tensão lineares, seu funcionamento, vantagens, desvantagens e aplicações essenciais na eletrônica moderna.

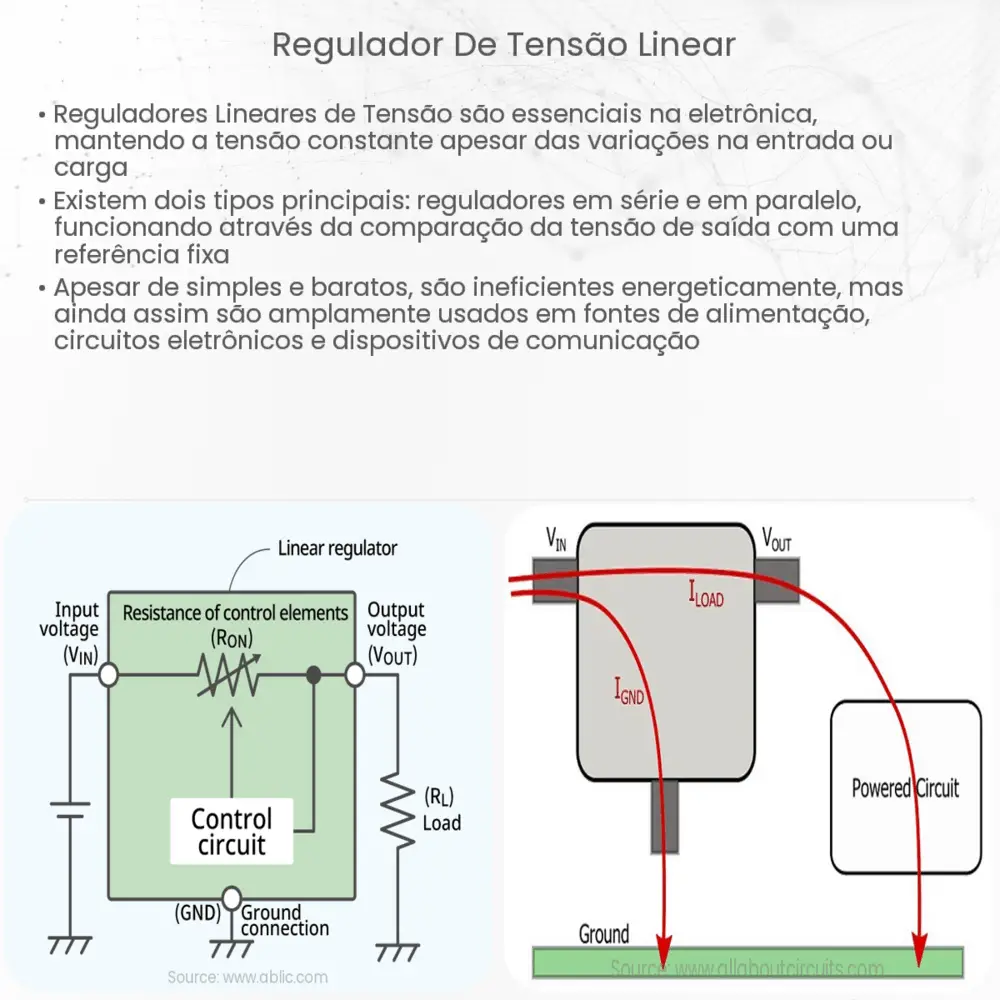

O Que é um Regulador de Tensão Linear?
Um regulador de tensão linear é um dispositivo eletrônico usado para manter uma tensão de saída constante, independentemente das variações na tensão de entrada ou na corrente de carga. Ele é uma ferramenta essencial em muitos projetos eletrônicos, garantindo que os componentes recebam a tensão correta para funcionar adequadamente.
Como Funciona?
O princípio básico de funcionamento de um regulador de tensão linear envolve a comparação da tensão de saída com uma tensão de referência fixa. A diferença entre essas duas tensões, chamada de erro, é amplificada e usada para controlar o elemento de passagem, geralmente um transistor, que ajusta a tensão de saída até que ela coincida com a tensão de referência. Isso garante que a tensão de saída permaneça constante, mesmo quando há variações na tensão de entrada ou na corrente de carga.
Tipos de Reguladores de Tensão Lineares
Existem basicamente dois tipos principais de reguladores de tensão lineares:
- Reguladores de Série: A saída é regulada ao controlar a quantidade de tensão da entrada que é passada para a saída. O transistor atua como uma resistência variável em série com a carga.
- Reguladores Shunt: A saída é regulada ao controlar a quantidade de corrente que flui para a terra (ou “shunt”). Neste caso, o transistor está em paralelo com a carga e age desviando o excesso de corrente.
Vantagens e Desvantagens
Como qualquer componente, os reguladores de tensão lineares têm seus prós e contras.
- Vantagens: São simples de usar, têm boa estabilidade e são capazes de fornecer uma saída de tensão quase constante independentemente das variações de entrada ou carga.
- Desvantagens: Podem ser ineficientes, especialmente quando a diferença entre as tensões de entrada e saída é grande. Isso ocorre porque a diferença de tensão é dissipada como calor, o que pode necessitar de refrigeração adicional.
Esse conceito é fundamental para a eletrônica, pois garante que os dispositivos recebam a tensão adequada para suas operações. No entanto, é importante considerar o tipo e as especificações do regulador ao projetar um circuito para garantir a máxima eficiência e funcionalidade.
Aplicações dos Reguladores de Tensão Lineares
Os reguladores de tensão lineares são amplamente utilizados em diversas aplicações eletrônicas, tais como:
- Fontes de Alimentação: Para fornecer uma tensão estável e precisa a dispositivos eletrônicos, independente das flutuações da rede elétrica ou das variações de consumo.
- Circuitos de RF (Radiofrequência): Para evitar a interferência e garantir a clareza do sinal transmitido ou recebido.
- Equipamentos de Medição: Onde a precisão é fundamental, a estabilidade da tensão pode ser crucial para garantir leituras corretas.
- Dispositivos Portáteis: Como celulares e laptops, que necessitam de uma tensão constante para funcionar adequadamente e prolongar a vida útil da bateria.
Seleção de um Regulador de Tensão Linear
Antes de escolher um regulador de tensão linear, é importante considerar alguns fatores, tais como:
- Corrente de Saída: A quantidade máxima de corrente que o dispositivo precisa fornecer.
- Diferença de Tensão: A diferença entre a tensão de entrada e a tensão de saída desejada.
- Estabilidade Térmica: Dependendo da aplicação, pode ser necessário um dissipador de calor ou uma solução de refrigeração.
- Rejeição de Ruído: Em aplicações sensíveis, a capacidade do regulador de eliminar ruídos pode ser crucial.
Conclusão
Os reguladores de tensão lineares desempenham um papel essencial na eletrônica moderna, garantindo que os dispositivos funcionem de forma eficiente e confiável. Embora tenham algumas desvantagens, como a dissipação de calor, suas vantagens, como estabilidade e simplicidade de uso, os tornam indispensáveis em muitas aplicações. A escolha do regulador adequado, levando em consideração as especificações e requisitos do projeto, é fundamental para maximizar a eficácia e longevidade dos dispositivos eletrônicos.
