Explore o regulador de tensão com amplificador magnético: suas vantagens, desafios e considerações de design para sistemas elétricos eficientes e robustos.
Introdução ao Regulador de Tensão com Amplificador Magnético
O regulador de tensão é uma ferramenta essencial em sistemas elétricos e eletrônicos, responsável por manter uma tensão constante independente das variações de carga ou das mudanças na tensão de entrada. Com a evolução da tecnologia, surgiu o conceito de regulador de tensão com amplificador magnético, que é uma solução inovadora para problemas comuns encontrados em reguladores tradicionais.
O que é um Amplificador Magnético?
Um amplificador magnético, também conhecido como transformador saturável ou mag amp, é um dispositivo que utiliza as propriedades de saturação do núcleo magnético para regular a tensão. Ele é composto por um ou mais enrolamentos de controle que, quando energizados, causam saturação no núcleo, afetando assim a impedância do enrolamento principal e, por consequência, a tensão de saída.
Vantagens do Regulador de Tensão com Amplificador Magnético
- Isolação Galvânica: Como utiliza transformadores, o amplificador magnético proporciona uma isolação completa entre a entrada e a saída, garantindo maior segurança em aplicações críticas.
- Eficiência Elevada: Ao contrário de reguladores lineares, que dissipam energia sob a forma de calor para regular a tensão, os reguladores com amplificador magnético são geralmente mais eficientes.
- Robustez: São menos sensíveis a picos de tensão e outras perturbações, tornando-os ideais para ambientes industriais e aplicações adversas.
Funcionamento Básico

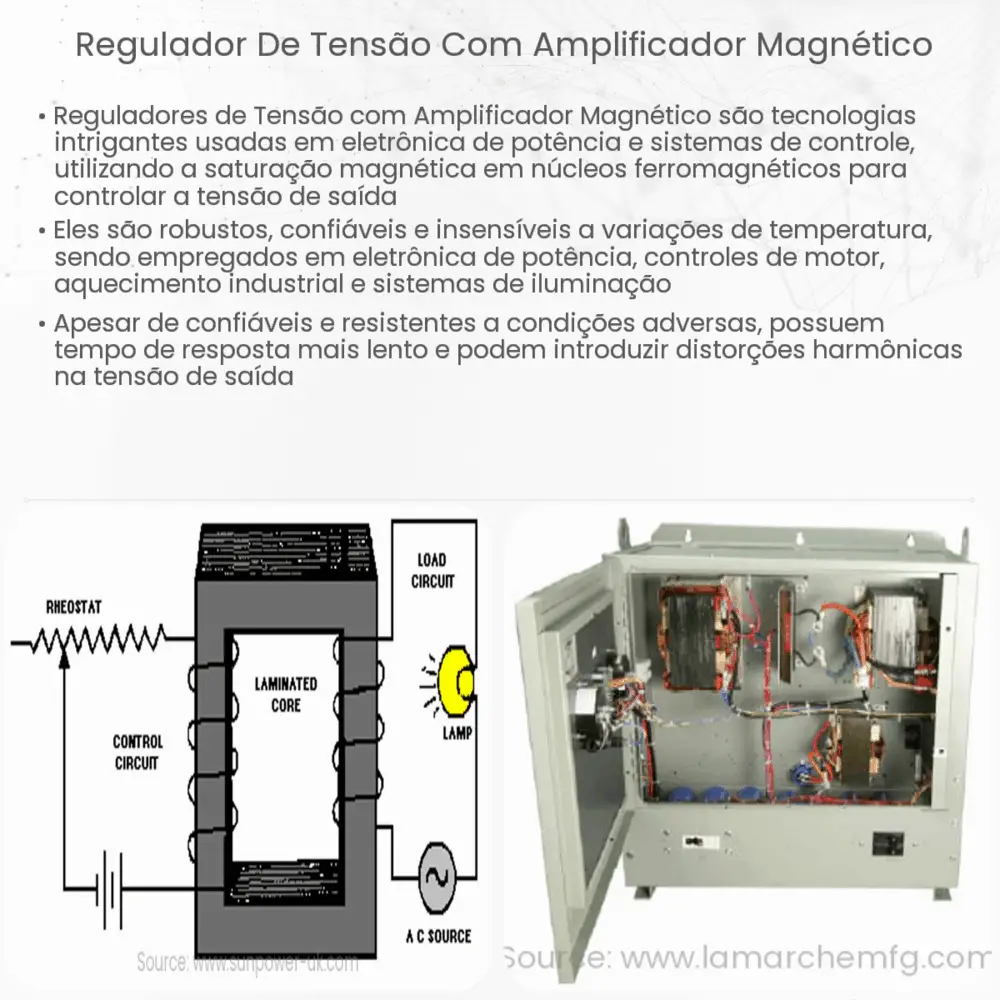

O funcionamento de um regulador com amplificador magnético pode ser visualizado como um circuito em que o enrolamento de controle recebe uma corrente variável. À medida que essa corrente aumenta, o núcleo do transformador se satura. A saturação reduz a reatância do enrolamento principal, permitindo que mais corrente flua e, portanto, reduzindo a tensão de saída. De maneira inversa, se a corrente no enrolamento de controle diminui, a reatância do enrolamento principal aumenta, elevando a tensão de saída. Este efeito de realimentação permite que o dispositivo mantenha uma tensão de saída regulada, mesmo com variações na tensão de entrada ou na carga.
Aplicações Práticas
Os reguladores com amplificador magnético são amplamente utilizados em aplicações onde a eficiência e a robustez são cruciais. Exemplos incluem sistemas de alimentação ininterrupta (UPS), sistemas de energia renovável como eólica e solar, e equipamentos industriais que requerem uma tensão estável e confiável.
Em breve, discutiremos os desafios associados ao uso de reguladores de tensão com amplificador magnético e considerações de design para otimizar seu desempenho.
Desafios Associados
Embora os reguladores de tensão com amplificador magnético ofereçam diversas vantagens, também apresentam alguns desafios em sua implementação:
- Complexidade de Design: A natureza magnética do dispositivo exige uma compreensão profunda das características dos materiais do núcleo e dos enrolamentos, tornando o design inicialmente mais complexo.
- Tamanho: Dependendo da aplicação e da potência necessária, o tamanho do transformador pode ser um fator limitante.
- Custo: Os componentes magnéticos de alta qualidade podem ter um custo elevado, especialmente em comparação com soluções baseadas em semicondutores.
Considerações de Design
Ao projetar um sistema com regulador de tensão com amplificador magnético, alguns pontos-chave devem ser levados em consideração:
- O material do núcleo magnético é fundamental. Materiais como ferro-silício ou ferrites podem ser escolhidos com base na frequência de operação e na eficiência desejada.
- A relação entre os enrolamentos de controle e principal deve ser cuidadosamente calculada para garantir uma regulação adequada da tensão.
- O projeto do circuito de controle, que determina a corrente no enrolamento de controle, deve ser preciso para assegurar uma regulação de tensão estável.
Conclusão
O regulador de tensão com amplificador magnético representa uma solução avançada e robusta para o controle de tensão em diversas aplicações. Sua capacidade de proporcionar isolamento galvânico, alta eficiência e resistência a perturbações o torna ideal para aplicações críticas. No entanto, seu design exige uma abordagem meticulosa, levando em consideração as características magnéticas do sistema. Com a escolha adequada dos materiais e um projeto cuidadoso, os benefícios deste tipo de regulador podem ser plenamente aproveitados, fornecendo sistemas de energia confiáveis e eficientes.
