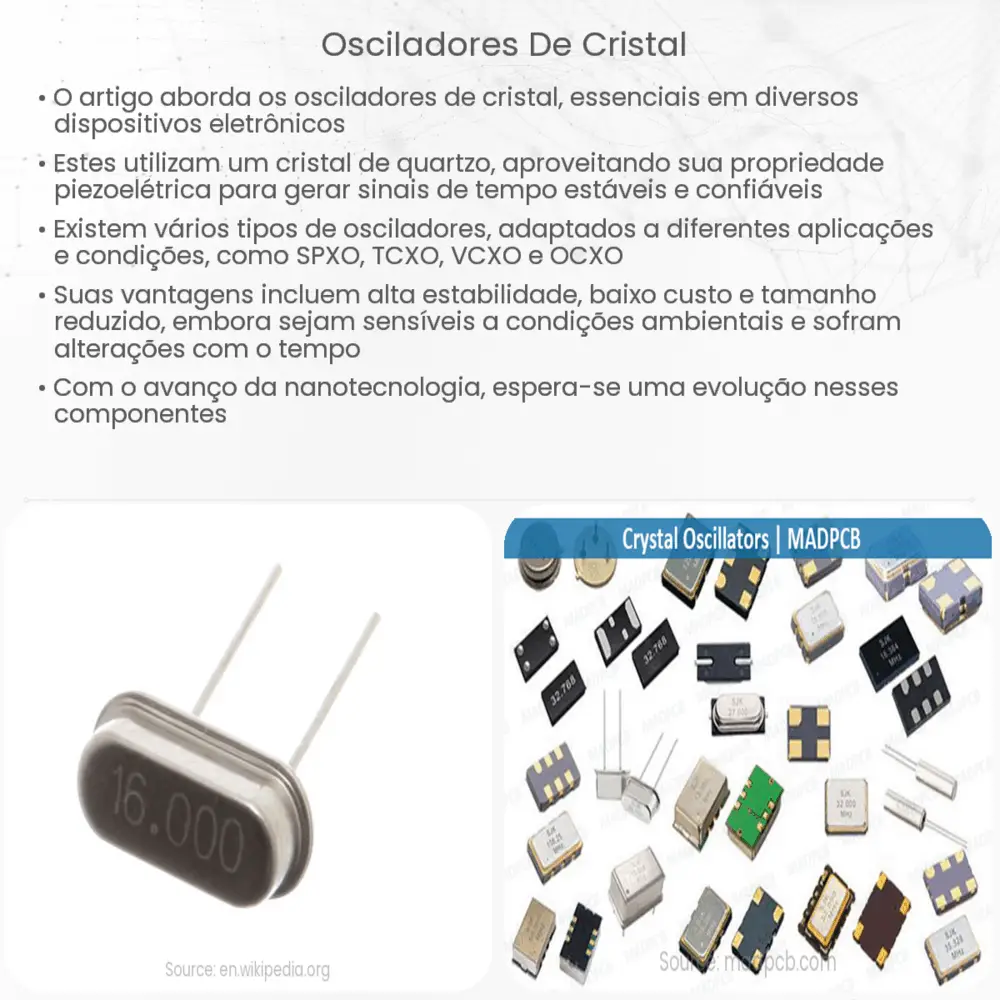

O que são osciladores de cristal?
Os osciladores de cristal são componentes eletrônicos amplamente usados para gerar frequências precisas em dispositivos eletrônicos. São conhecidos pela sua alta estabilidade, precisão e capacidade de operar em uma ampla gama de temperaturas. No cerne desses osciladores encontra-se um pequeno pedaço de cristal, geralmente quartzo, que quando submetido a uma tensão elétrica, vibra a uma frequência específica, graças ao fenômeno chamado piezoeletricidade.
Funcionamento do oscilador de cristal
O princípio de funcionamento dos osciladores de cristal baseia-se na propriedade piezoeletrônica dos cristais. Quando um cristal piezoeletrônico, como o quartzo, é submetido a uma tensão, ele se deforma e começa a vibrar. O inverso também é verdadeiro: quando o cristal é mecanicamente pressionado ou deformado, gera uma tensão. Este efeito permite que o cristal oscile em resposta a uma tensão aplicada e, vice-versa, converta essa oscilação mecânica de volta em um sinal elétrico.
Quando combinado com circuitos eletrônicos apropriados, o cristal pode formar um circuito oscilante que gera uma saída de frequência constante. A frequência de oscilação é determinada em grande parte pelo corte e dimensões do próprio cristal. Graças à sua estrutura molecular altamente ordenada, os cristais oferecem uma frequência de ressonância extremamente estável, tornando-os ideais para aplicações que exigem precisão.
Aplicações dos osciladores de cristal
- Relógios e cronômetros: Devido à sua capacidade de gerar frequências precisas, os osciladores de cristal são comumente usados em relógios e cronômetros.
- Rádios e telecomunicações: Em dispositivos de comunicação, eles ajudam a estabilizar as frequências de transmissão e recepção.
- Computadores: Eles atuam como fontes de sinal de clock para CPUs, determinando a velocidade de operação dos processadores.
- Equipamentos de medição: Em osciloscópios e analisadores de espectro, eles fornecem referências de frequência precisas.
Esta é apenas uma visão geral dos osciladores de cristal e sua importância em diversas aplicações eletrônicas. Na próxima seção, vamos explorar mais profundamente os tipos de osciladores de cristal, bem como suas vantagens e desvantagens.
Tipos de Osciladores de Cristal
Existem diversos tipos de osciladores de cristal, e sua classificação geralmente depende do tipo de circuito eletrônico com o qual estão conectados. Alguns dos tipos mais comuns incluem:
- Oscilador Pierce: Este é um dos designs de osciladores de cristal mais utilizados, especialmente em aplicações de RF (radiofrequência). É conhecido por sua simplicidade e alta estabilidade.
- Oscilador Colpitts de cristal: Este tipo de oscilador é amplamente usado em aplicações de alta frequência e oferece uma boa estabilidade e qualidade de sinal.
- Oscilador de deslocamento de fase: Usado principalmente em aplicações de baixa frequência, tem uma saída de onda senoidal pura.
Vantagens e Desvantagens dos Osciladores de Cristal
Como qualquer componente eletrônico, os osciladores de cristal têm suas vantagens e desvantagens:
Vantagens
- Estabilidade de Frequência: Uma das principais razões para a popularidade dos osciladores de cristal é a sua alta estabilidade de frequência.
- Baixo Custo: Em comparação com outros tipos de osciladores, os de cristal tendem a ser mais acessíveis.
- Durabilidade: Os osciladores de cristal têm uma longa vida útil e são conhecidos por sua robustez.
Desvantagens
- Limitação de Frequência: Embora os osciladores de cristal sejam precisos, eles estão limitados a uma faixa de frequência específica determinada pelo corte do cristal.
- Sensibilidade à Temperatura: As frequências geradas podem variar com as mudanças de temperatura, embora existam osciladores de cristal compensados por temperatura para abordar esse problema.
Conclusão
Os osciladores de cristal desempenham um papel vital na eletrônica moderna, fornecendo frequências estáveis e precisas para uma variedade de aplicações. Desde simples relógios a sistemas complexos de telecomunicações, sua presença é quase onipresente. Apesar de suas limitações, as inovações contínuas nesta área continuam a expandir as possibilidades e a eficiência destes componentes cruciais. Compreender o funcionamento e as características dos osciladores de cristal é essencial para qualquer entusiasta ou profissional da eletrônica.
