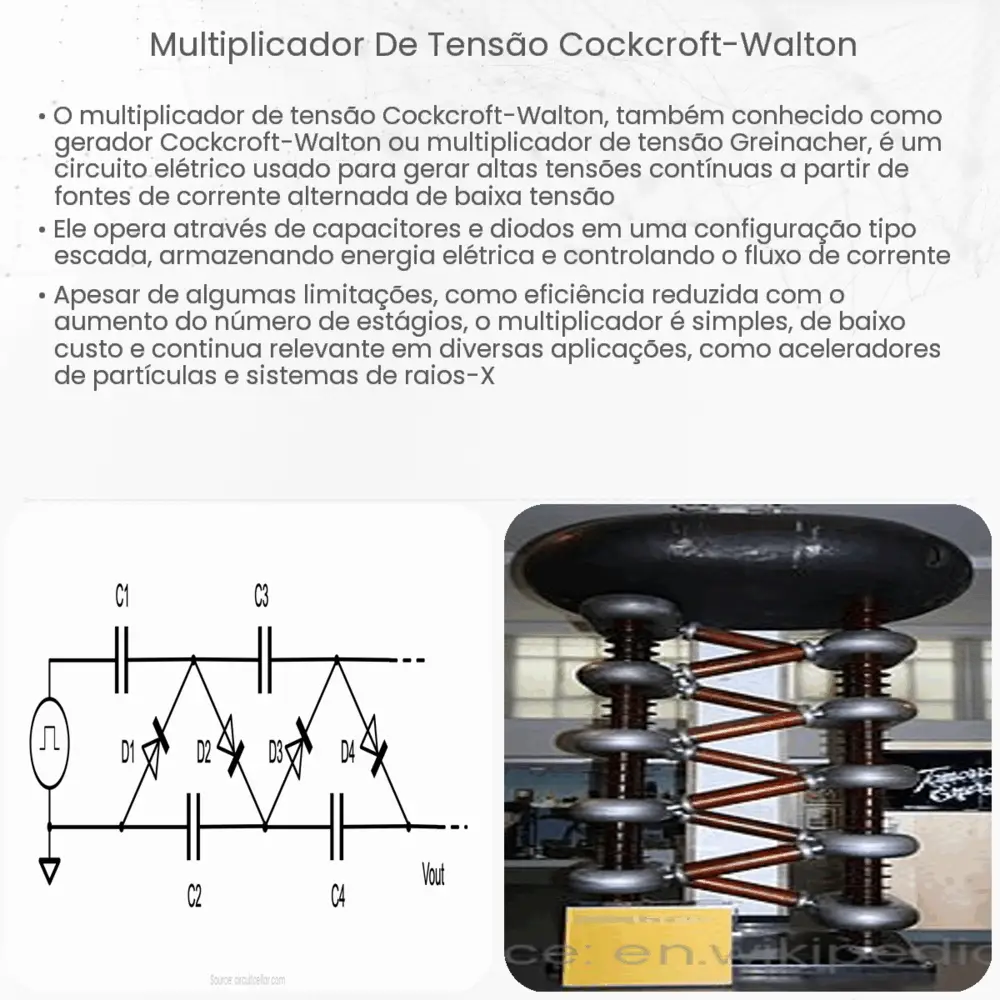

O que é o Multiplicador de Tensão Cockcroft-Walton?
O multiplicador de tensão Cockcroft-Walton é um circuito eletrônico utilizado para gerar uma tensão de saída que é significativamente mais alta do que a tensão de entrada. Esse tipo de circuito é particularmente útil em aplicações onde são necessárias tensões elevadas, mas correntes relativamente baixas. O multiplicador é muitas vezes referido como um “gerador de tensão de cascata” devido à sua configuração em estágios que parecem uma cascata.
Funcionamento Básico
Em essência, o multiplicador de tensão Cockcroft-Walton aproveita a propriedade de diodos e capacitores para acumular e somar tensões. A operação é bastante simples: durante a metade positiva de um ciclo de entrada, alguns capacitores são carregados. Durante a metade negativa, outros capacitores são carregados. Com diodos adequadamente posicionados no circuito, pode-se assegurar que a tensão total acumulada seja a soma das tensões individuais desses capacitores.
Configuração e Estrutura
O multiplicador Cockcroft-Walton consiste em uma série de diodos e capacitores conectados em uma configuração específica. A entrada do circuito é tipicamente uma tensão alternada (AC), que é multiplicada e convertida em uma saída de tensão contínua (DC).
- Diodos: Estes são semicondutores que permitem a passagem de corrente em uma única direção. No contexto deste multiplicador, eles são usados para direcionar a corrente e evitar que ela retorne, garantindo assim a acumulação de tensão.
- Capacitores: Estes são componentes eletrônicos que armazenam energia na forma de um campo elétrico. No multiplicador, são utilizados para armazenar e somar tensões.
Aplicações do Multiplicador Cockcroft-Walton
Este tipo de multiplicador de tensão é amplamente utilizado em várias aplicações de alta tensão. Alguns exemplos incluem:
- Fontes de alimentação para tubos de raios X.
- Equipamentos de pesquisa em física de partículas.
- Televisores antigos que necessitavam de alta tensão para o tubo de imagem.
A principal vantagem do multiplicador Cockcroft-Walton é sua capacidade de produzir tensões muito altas de forma relativamente simples e compacta. No entanto, é importante notar que, enquanto ele pode gerar altas tensões, ele não é adequado para fornecer grandes correntes.
Na próxima seção, discutiremos mais detalhadamente o funcionamento interno e a matemática por trás desse multiplicador, além de suas variantes e otimizações possíveis.
Funcionamento Interno e Matemática do Multiplicador
O princípio matemático por trás do multiplicador de tensão Cockcroft-Walton baseia-se na capacidade dos capacitores de armazenar tensão e nos diodos de direcionar o fluxo de corrente elétrica. Durante cada ciclo de uma onda AC, os capacitores são carregados e descarregados em uma sequência que permite que cada capacitor adicione sua tensão ao total acumulado.
Suponha que a tensão de entrada seja \( V \). Para um circuito de dois estágios, por exemplo, a tensão de saída pode ser aproximadamente \( 2V \). Para um circuito de três estágios, a tensão de saída será aproximadamente \( 3V \), e assim por diante. A real eficiência do circuito e a tensão de saída exata dependem de vários fatores, incluindo a qualidade dos componentes e as perdas no circuito.
Variantes e Otimizações
Com o avanço da tecnologia e a necessidade de aplicações específicas, várias variantes do multiplicador Cockcroft-Walton foram desenvolvidas. Algumas otimizações são feitas para reduzir o ripple da tensão de saída, enquanto outras buscam melhorar a eficiência ou a capacidade de fornecer corrente.
Por exemplo, ao usar capacitores de alta qualidade com baixas perdas dielétricas e diodos de alta frequência, é possível alcançar uma eficiência de conversão mais alta. Outras modificações podem incluir a adição de mais estágios para obter tensões ainda mais altas ou a incorporação de circuitos reguladores para manter uma tensão de saída mais estável.
Conclusão
O multiplicador de tensão Cockcroft-Walton é um circuito eletrônico essencial que tem desempenhado um papel crucial em muitas aplicações de alta tensão ao longo dos anos. Sua simplicidade, juntamente com a capacidade de produzir tensões elevadas, o torna uma escolha popular em muitos domínios da eletrônica e da física. Compreender seu funcionamento, bem como suas variantes e otimizações, é fundamental para qualquer pessoa que trabalhe em campos que exigem geração de alta tensão. Seja em pesquisa científica, aplicações médicas ou tecnologia de consumo, o legado e a importância do multiplicador Cockcroft-Walton são indiscutíveis.
