Medidores de Fluxo Eletromagnéticos: Uma Visão Geral
Os medidores de fluxo eletromagnéticos, também conhecidos como medidores de vazão magnéticos ou magmeters, são instrumentos utilizados para medir a vazão volumétrica de líquidos condutivos. Em comparação com outros tipos de medidores de fluxo, eles têm a vantagem de não ter peças móveis, o que os torna menos propensos a desgaste e obstrução.
A base de operação dos medidores de fluxo eletromagnéticos é a lei de Faraday da indução eletromagnética. Quando um líquido condutor se move através de um campo magnético, é gerada uma tensão eletromotriz (também conhecida como EMF) proporcional à velocidade do líquido. Ao medir essa tensão, o medidor de fluxo eletromagnético pode calcular a vazão do líquido.
Princípio de Funcionamento

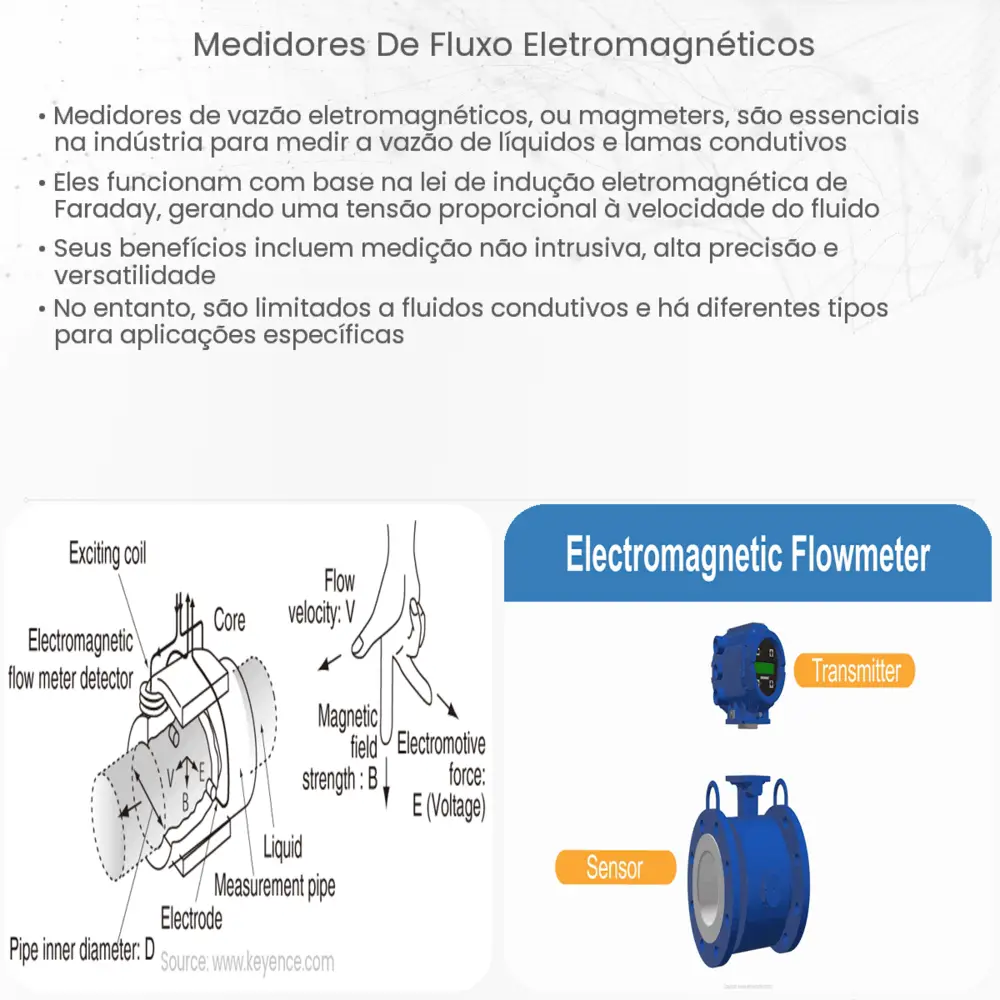

O coração do medidor de fluxo eletromagnético é um par de eletrodos colocados perpendiculares ao fluxo do líquido e ao campo magnético gerado por ímãs ou bobinas elétricas. O líquido atua como condutor, e quando se move através do campo magnético, cria uma tensão eletromotriz entre os eletrodos. Esta tensão é proporcional à velocidade do líquido e, por extensão, à sua vazão volumétrica.
Vantagens e Desvantagens
- Vantagens: Os medidores de fluxo eletromagnéticos não apresentam partes móveis e, portanto, são resistentes ao desgaste, têm uma longa vida útil e requerem menos manutenção. Eles também não introduzem qualquer restrição de fluxo ou queda de pressão, o que é benéfico em muitas aplicações industriais.
- Desvantagens: Estes medidores só podem ser usados com líquidos que tenham propriedades condutivas adequadas. Líquidos não condutores, como óleos puros, não podem ser medidos com precisão. Além disso, bolhas de ar ou partículas suspensas no líquido podem afetar a precisão da medição.
Aplicações Típicas
Os medidores de fluxo eletromagnéticos são amplamente utilizados em uma variedade de indústrias, incluindo tratamento de água e efluentes, indústria química, mineração e processamento de alimentos. Devido à sua robustez e confiabilidade, eles são particularmente úteis em ambientes onde outros tipos de medidores de fluxo podem falhar ou precisar de manutenção frequente.
Considerações de Instalação
Para garantir medições precisas e confiáveis com um medidor de fluxo eletromagnético, algumas considerações de instalação são essenciais:
- O tubo onde o medidor está instalado deve estar completamente cheio de líquido durante a operação.
- A instalação deve evitar áreas com fortes campos magnéticos externos, pois isso pode interferir na medição.
- Recomenda-se um comprimento reto de tubo antes e depois do medidor para garantir um perfil de fluxo uniforme.
- Assegurar que os eletrodos estejam sempre em contato com o líquido e não obstruídos por depósitos ou incrustações.
Manutenção e Calibração
Uma das principais vantagens dos medidores de fluxo eletromagnético é a sua baixa necessidade de manutenção. No entanto, é prudente realizar verificações periódicas para garantir que os eletrodos estejam limpos e em boas condições. Em algumas aplicações, especialmente aquelas com líquidos agressivos ou abrasivos, os eletrodos podem desgastar ou corroer com o tempo.
Além disso, a calibração regular é essencial para garantir que o medidor continue a fornecer leituras precisas. A frequência de calibração dependerá da aplicação, do tipo de líquido e das especificações do fabricante.
Conclusão
Os medidores de fluxo eletromagnético são uma ferramenta essencial em muitas indústrias, proporcionando medições precisas e confiáveis de vazão volumétrica em uma variedade de líquidos condutivos. Com sua durabilidade, longa vida útil e baixa necessidade de manutenção, eles representam uma opção atrativa para muitas aplicações. No entanto, para garantir seu desempenho ótimo, é fundamental considerar as diretrizes de instalação e manter uma rotina de verificação e calibração.
