Introdução ao SIPO (Entrada Serial-Saída Paralela)
Em eletrônica digital e sistemas de comunicação, as interfaces de transmissão de dados desempenham um papel crucial na determinação de como as informações são transferidas entre dispositivos ou componentes. Uma dessas interfaces é o SIPO, ou “Entrada Serial-Saída Paralela”. Esta interface é especialmente útil quando se deseja converter dados transmitidos de forma sequencial em um formato paralelo para processamento ou vice-versa.
Conceito de SIPO
O SIPO é um tipo de conversor que pega bits de entrada em uma sequência serial, ou seja, um após o outro, e os converte em uma saída em formato paralelo, onde todos os bits são apresentados simultaneamente. O propósito principal desta conversão é adaptar-se às necessidades específicas de um sistema. Por exemplo, enquanto a comunicação entre dispositivos pode ser mais eficiente de forma serial devido à menor quantidade de fios necessários, muitos dispositivos internos, como microprocessadores, operam em modo paralelo para processamento mais rápido.
Como funciona?

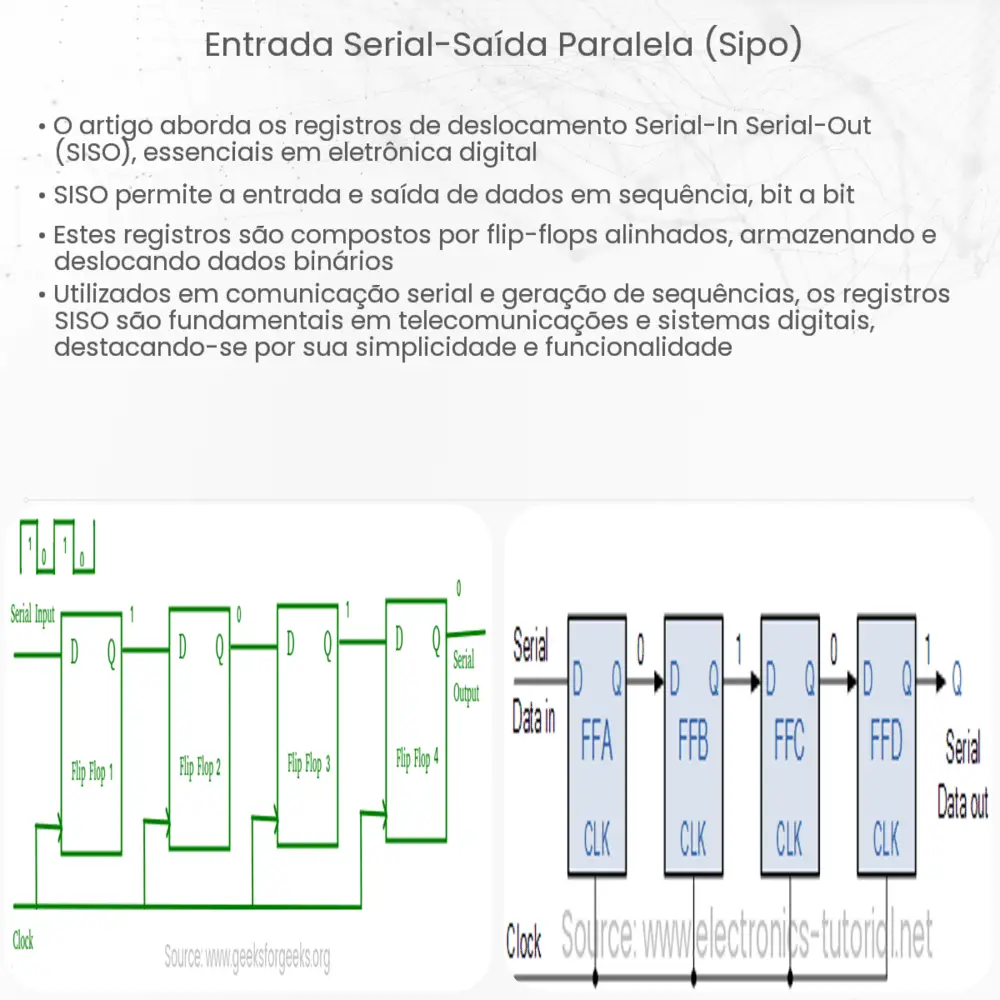

O funcionamento básico do SIPO envolve um conjunto de flip-flops (elementos de armazenamento binário) que recebem e armazenam os bits de entrada serialmente. A cada pulso de clock, um novo bit é inserido no sistema e os bits anteriores são deslocados. Uma vez que todos os bits tenham sido recebidos, eles são então disponibilizados simultaneamente nas saídas paralelas.
- Entrada Serial: Esta é a entrada onde os bits são alimentados um após o outro.
- Flip-Flops: Servem como unidades de armazenamento temporário. Eles recebem bits um a um e os mantêm até que todos os bits sejam recebidos.
- Saída Paralela: Depois que todos os bits são recebidos, eles são enviados simultaneamente através dessas saídas.
Aplicações do SIPO
Os conversores SIPO encontram aplicação em várias áreas da eletrônica e da comunicação. Eles são frequentemente usados em sistemas onde a comunicação serial precisa ser transformada em processamento paralelo, como:
- Interfaces de comunicação, como a SPI (Serial Peripheral Interface).
- Conversão de protocolos de comunicação.
- Expansão de portas em microcontroladores quando um número limitado de portas IO está disponível.
Vantagens e Desvantagens do SIPO
Como qualquer sistema ou técnica, o SIPO tem suas vantagens e desvantagens, que determinam onde e quando deve ser usado.
- Vantagens:
- Permite a redução no número de linhas de transmissão, tornando as comunicações mais simples e econômicas.
- Pode ser usado para expandir o número de portas de saída, permitindo um uso mais eficiente dos recursos do microcontrolador.
- Facilita a integração entre dispositivos que usam padrões de comunicação diferentes.
- Desvantagens:
- Introduz latência devido ao tempo necessário para converter de serial para paralelo.
- Complexidade adicional no design do circuito quando comparado com comunicações puramente seriais ou paralelas.
- O erro em um bit durante a transmissão pode afetar a precisão dos dados paralelos resultantes.
Exemplos Práticos de Utilização
No mundo real, o SIPO é frequentemente encontrado em sistemas que precisam comunicar-se com dispositivos externos. Por exemplo, imagine um microcontrolador que tem um número limitado de pinos IO, mas precisa acender várias LEDs. Um conversor SIPO pode ser usado para expandir o número de portas de saída do microcontrolador, permitindo que ele controle mais LEDs do que o número de portas disponíveis.
Outra aplicação comum é em sistemas de comunicação onde diferentes dispositivos operam com diferentes padrões. Um dispositivo pode transmitir dados de forma serial, enquanto o dispositivo receptor pode processar esses dados em paralelo. Aqui, um SIPO serviria como uma “ponte” entre esses dispositivos, garantindo uma comunicação eficaz.
Conclusão
O SIPO, ou conversor de Entrada Serial-Saída Paralela, é uma ferramenta fundamental na eletrônica digital, permitindo a conversão eficiente entre formatos seriais e paralelos. Embora apresente desafios em termos de design e implementação, suas vantagens, especialmente em termos de economia de espaço e expansão de capacidade, o tornam inestimável em muitos sistemas eletrônicos modernos. À medida que continuamos a avançar na era digital, a capacidade de converter e processar informações de forma eficaz será sempre uma prioridade, e dispositivos como o SIPO continuarão a desempenhar um papel crucial nesse processo.
