Dobradores de Tensão: O Que São e Como Funcionam
Dobradores de tensão são circuitos eletrônicos que, como o nome indica, permitem dobrar a tensão de entrada em sua saída. Estes circuitos são frequentemente usados em aplicações onde se necessita de uma tensão mais alta do que a disponível, sem a necessidade de usar transformadores pesados ou de grandes dimensões.
Princípio Básico de Funcionamento

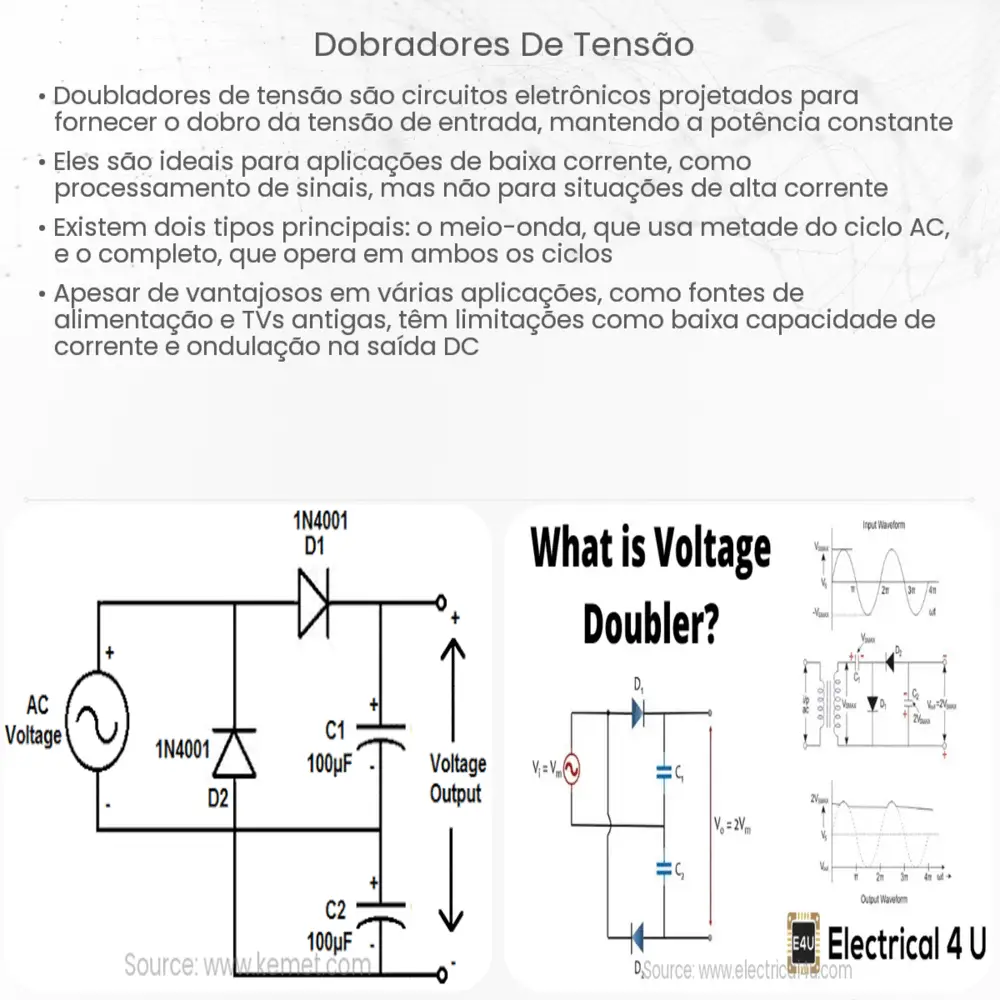

O princípio por trás do dobrador de tensão é relativamente simples e se baseia na capacidade de carga e descarga dos capacitores. Em uma configuração básica, o dobrador utiliza dois capacitores e dois diodos. Quando o circuito é energizado, um dos capacitores carrega até a tensão de entrada. Na metade seguinte do ciclo, este capacitor descarrega e o outro capacitor carrega, resultando em uma tensão acumulada que é aproximadamente o dobro da tensão de entrada.
Tipos de Dobradores de Tensão
- Dobrador de Meia Onda: Este é o tipo mais simples e é formado por um capacitor e um diodo. Ele funciona apenas em metade do ciclo de entrada, por isso é chamado de meia onda.
- Dobrador de Onda Completa: Usa dois diodos e dois capacitores e funciona durante todo o ciclo de entrada, fornecendo o dobro da tensão durante toda a duração.
Aplicações Práticas
Os dobradores de tensão são comuns em várias aplicações. Um exemplo clássico é em televisores antigos de tubo, onde é necessário produzir uma alta tensão para o tubo de raios catódicos. Também são usados em alguns dispositivos médicos, equipamentos de teste e onde quer que seja necessária uma tensão mais alta sem o uso de um transformador.
No entanto, é importante notar que, embora esses circuitos possam fornecer o dobro da tensão de entrada, eles não podem fornecer o dobro da potência. A corrente de saída é limitada pela capacidade dos componentes e pela impedância do circuito.
Os dobradores de tensão são ferramentas úteis, mas também vêm com suas limitações. Eles são mais adequados para aplicações de baixa corrente onde uma alta tensão é necessária.
Considerações de Projeto
Quando se projeta um dobrador de tensão, é crucial considerar a capacidade dos diodos e capacitores. Eles devem ser capazes de lidar com as tensões e correntes envolvidas. Além disso, a frequência da fonte de entrada também pode afetar o desempenho do dobrador.
A próxima seção irá explorar mais detalhadamente as limitações, precauções e avanços recentes no design de dobradores de tensão.
Limitações e Precauções
Embora os dobradores de tensão sejam úteis, eles não são isentos de limitações. A primeira e mais óbvia é a eficiência. Devido às perdas nos diodos e capacitores, nem toda a energia de entrada é convertida em saída. Além disso, a tensão máxima que um dobrador pode produzir é limitada pela tensão de ruptura dos diodos e a tensão máxima suportada pelos capacitores. A frequência da fonte de entrada pode também afetar a eficácia do dobrador, com frequências muito altas ou muito baixas podendo reduzir a eficiência.
É crucial garantir que os componentes escolhidos para o circuito dobrador de tensão sejam capazes de lidar com as tensões e correntes esperadas. Além disso, devem ser consideradas precauções de segurança, especialmente em aplicações de alta tensão, onde o risco de choque elétrico pode ser significativo.
Avanços Recentes e Futuro dos Dobradores de Tensão
Com o avanço da tecnologia e da eletrônica, os dobradores de tensão também viram melhorias significativas. Novos materiais e tecnologias permitiram a criação de diodos e capacitores mais eficientes e robustos, permitindo dobradores de tensão mais compactos, eficientes e confiáveis.
Além disso, com o crescente interesse em fontes de energia renováveis e armazenamento de energia, os dobradores de tensão estão encontrando novas aplicações, especialmente em sistemas de energia solar e eólica, onde podem ajudar a converter e armazenar energia de forma mais eficaz.
Conclusão
Os dobradores de tensão são ferramentas essenciais em diversas aplicações eletrônicas, permitindo obter tensões mais altas sem o uso de transformadores pesados ou volumosos. Embora apresentem desafios em termos de eficiência e limitações de componentes, os avanços recentes na tecnologia prometem dobradores mais eficazes e versáteis para as necessidades futuras. Como com qualquer ferramenta ou dispositivo, é crucial entender seu funcionamento, limitações e melhores práticas para garantir um uso seguro e eficiente.
