Explore o funcionamento e as aplicações dos cristais osciladores na eletrônica, aprendendo sobre sua importância na precisão de dispositivos modernos.

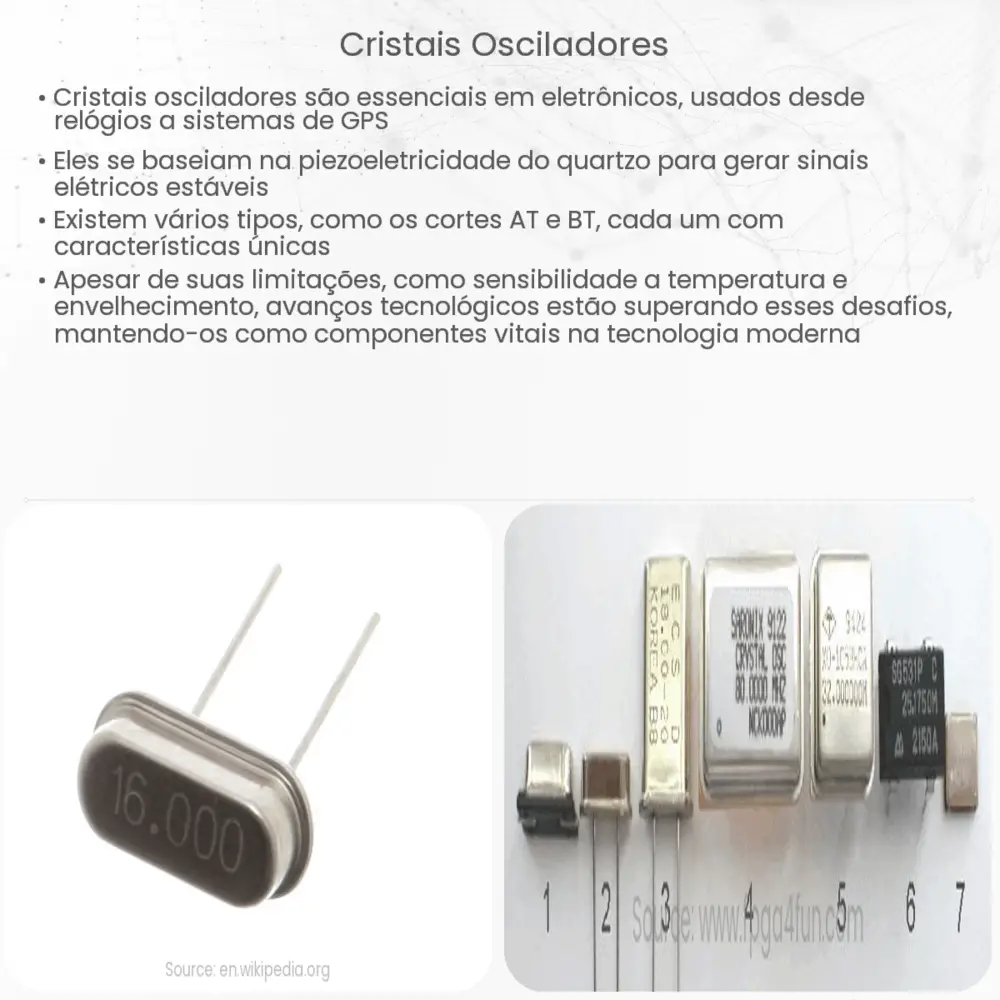

O que são Cristais Osciladores?
Os cristais osciladores são dispositivos eletrônicos amplamente utilizados para gerar frequências precisas. Esses cristais são a espinha dorsal de uma série de dispositivos, desde relógios de pulso até sistemas complexos de comunicação. Mas o que torna esses cristais tão especiais? E como eles funcionam? Vamos explorar.
Princípio Básico
O princípio básico por trás dos cristais osciladores é o efeito piezoelétrico. Algumas substâncias geram uma diferença de potencial elétrico em resposta à aplicação de pressão mecânica e vice-versa. Este fenômeno é conhecido como efeito piezoelétrico e é observado em certos materiais cristalinos, como o quartzo.
Funcionamento de um Cristal Oscilador
Quando um cristal piezoelétrico, geralmente feito de quartzo, é submetido a uma corrente elétrica, ele vibra em uma frequência específica. Essa frequência é extremamente estável e pode ser usada como referência para circuitos eletrônicos. O inverso também é verdadeiro: se o cristal for submetido a uma pressão mecânica, ele gerará um sinal elétrico. Esta propriedade torna o quartzo extremamente valioso em aplicações de oscilação.
Aplicações dos Cristais Osciladores
- Relógios e Cronômetros: Talvez a aplicação mais comum e reconhecível de cristais osciladores seja em relógios. A precisão e estabilidade dos cristais de quartzo garantem a contagem exata do tempo.
- Sistemas de Comunicação: Em rádios, televisões e telefones, os cristais osciladores ajudam a sintonizar a frequência correta e a manter a comunicação estável.
- Computadores: Os computadores usam osciladores de cristal para gerar o clock do sistema, que basicamente define a velocidade com que o processador opera.
Tipos de Cristais Osciladores
Há diferentes tipos de osciladores de cristal, cada um com suas características e aplicações. Alguns dos mais comuns incluem:
- Osciladores de Cristal em Série
- Osciladores de Cristal em Paralelo
- Osciladores de Temperatura Compensada (TCXO)
Cada tipo tem suas próprias vantagens, limitações e áreas de aplicação. É essencial escolher o tipo certo de oscilador com base nas necessidades específicas do projeto.
Detalhando os Tipos de Cristais Osciladores
1. Osciladores de Cristal em Série: Estes são configurados para funcionar na frequência de ressonância em série do cristal. São geralmente utilizados quando a precisão exigida é menos crítica e são mais simples em design.
2. Osciladores de Cristal em Paralelo: Estes são ajustados para operar na frequência de ressonância paralela do cristal. São mais comuns em rádios e aplicações de comunicação onde a estabilidade e a precisão são vitais.
3. Osciladores de Temperatura Compensada (TCXO): Estes osciladores são projetados para compensar variações de frequência causadas por mudanças de temperatura. São comumente utilizados em aplicações onde a temperatura pode variar consideravelmente, e a precisão é essencial.
Considerações ao Escolher um Oscilador de Cristal
Antes de decidir sobre um oscilador de cristal para uma aplicação específica, é vital considerar vários fatores, como:
- Precisão necessária: Algumas aplicações podem precisar de uma precisão extremamente alta, enquanto outras podem ser mais flexíveis.
- Variação de temperatura: Se o dispositivo for utilizado em ambientes com grandes variações de temperatura, um TCXO pode ser a melhor escolha.
- Tamanho e forma: Dependendo da integração com outros dispositivos ou limitações de espaço, o tamanho do oscilador pode ser um fator determinante.
- Custo: Em alguns casos, o orçamento pode ser uma consideração, e osciladores mais simples podem ser mais adequados.
Conclusão
Os cristais osciladores desempenham um papel fundamental na eletrônica moderna, oferecendo precisão e estabilidade na geração de frequências. Seja em simples relógios de pulso ou em sofisticados sistemas de comunicação, a presença e importância desses osciladores são incontestáveis. Ao entender os diferentes tipos e suas aplicações, é possível selecionar o oscilador de cristal ideal para cada necessidade, garantindo o funcionamento correto e eficaz dos dispositivos eletrônicos.
