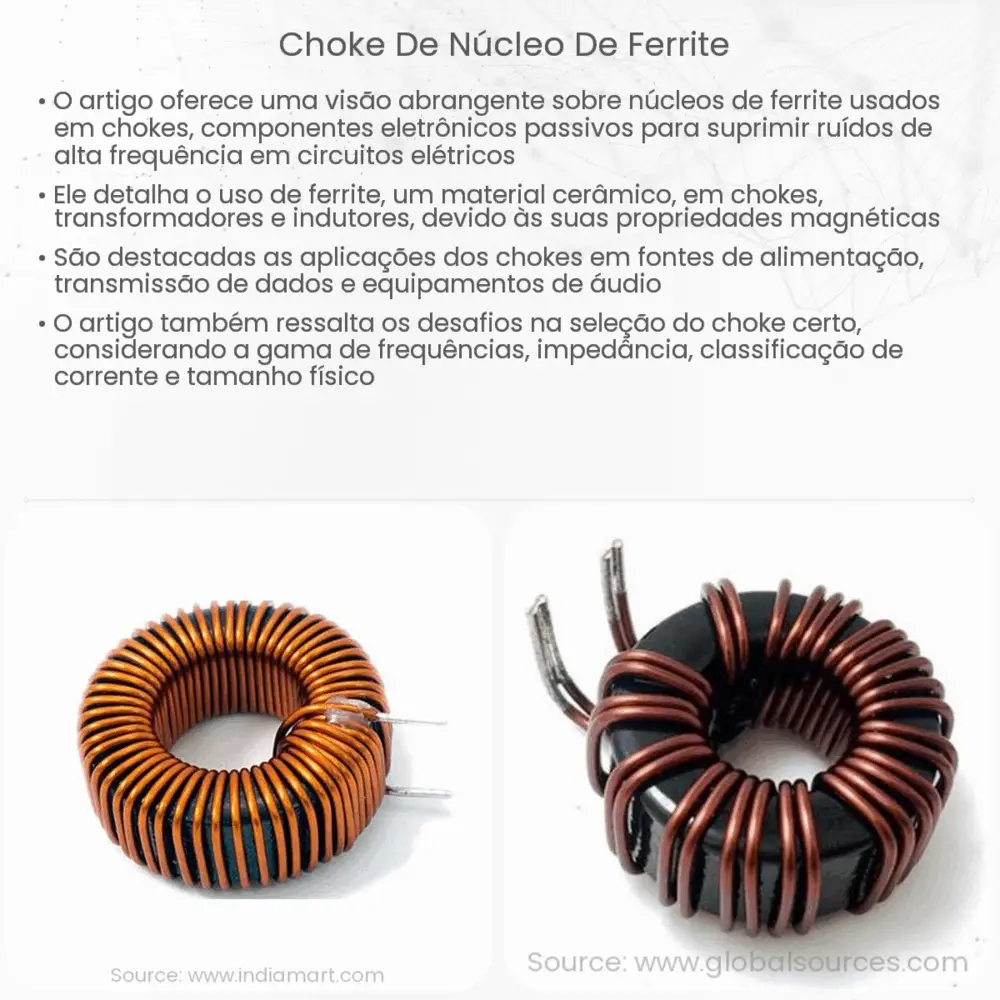

O que é um Choke de Núcleo de Ferrite?
O choke de núcleo de ferrite, frequentemente referido simplesmente como “choke de ferrite”, é um tipo de indutor passivo que é usado para suprimir ruídos de alta frequência em circuitos eletrônicos. Seu principal objetivo é evitar ou minimizar a interferência eletromagnética (EMI) e a interferência de radiofrequência (RFI) que pode afetar o desempenho dos dispositivos eletrônicos.
Como funciona?
O choke de núcleo de ferrite atua como um filtro seletivo em frequência. Em termos simples, permite a passagem de correntes de baixa frequência enquanto impede ou reduz significativamente a passagem de correntes de alta frequência. O princípio de funcionamento está na característica ferromagnética do ferrite, um composto de óxido de ferro que possui propriedades magnéticas especiais.
- Quando uma corrente elétrica passa pelo choke, cria-se um campo magnético ao redor do componente.
- Para frequências mais baixas, este campo magnético não gera muita resistência e, portanto, a corrente flui com relativa facilidade.
- Entretanto, para frequências mais altas, o núcleo de ferrite apresenta uma resistência significativa, o que impede ou limita a passagem da corrente de alta frequência.
Aplicações comuns
Devido à sua capacidade de filtrar ruídos de alta frequência, os chokes de núcleo de ferrite são frequentemente encontrados em diversas aplicações. Alguns exemplos incluem:
- Supressão de ruídos em cabos de dados e de alimentação, como os de computadores, telefones e outros dispositivos eletrônicos.
- Em equipamentos de comunicação, para evitar interferências indesejadas de sinais externos.
- Como componente em fontes de alimentação, ajudando a filtrar ruídos e fornecer uma saída de tensão mais limpa.
Além de sua capacidade de supressão de ruído, o choke de núcleo de ferrite também pode ser usado em aplicações que requerem armazenamento temporário de energia, como em circuitos de ressonância ou em transformadores.
Embora o choke de núcleo de ferrite seja um componente pequeno e frequentemente subestimado, ele desempenha um papel crucial na manutenção da integridade do sinal em muitos dispositivos eletrônicos. Nas próximas seções, vamos explorar mais sobre suas propriedades, tipos e como escolher o choke certo para sua aplicação.
Propriedades e Tipos
O ferrite, material utilizado no núcleo do choke, é selecionado especificamente por suas propriedades magnéticas. Essas propriedades são determinadas por sua composição química, densidade e método de fabricação. Portanto, existem diferentes tipos de núcleos de ferrite disponíveis no mercado, cada um otimizado para uma faixa específica de frequência.
- Núcleos de Ferrite Manganês-Zinco (MnZn): São mais eficazes em frequências mais baixas, geralmente entre 1MHz e 10MHz. Eles têm alta permeabilidade e são frequentemente usados em transformadores e indutores de potência.
- Núcleos de Ferrite Níquel-Zinco (NiZn): São melhores para frequências mais altas, normalmente entre 2MHz e 300MHz. Eles são comumente usados em supressores de RFI e filtros EMI.
Escolhendo o Choke Certo
Para escolher o choke de núcleo de ferrite adequado para uma aplicação específica, é essencial considerar:
- A faixa de frequência de interferência que precisa ser suprimida.
- O tamanho físico e a forma do choke, especialmente se o espaço é uma preocupação.
- A corrente que o choke deve suportar sem saturação.
Em muitos casos, pode ser benéfico consultar um engenheiro ou especialista em eletrônica ao selecionar o choke adequado para garantir a eficácia da supressão de ruído e a compatibilidade com o circuito.
Conclusão
O choke de núcleo de ferrite é uma ferramenta essencial no mundo da eletrônica, ajudando a garantir que nossos dispositivos funcionem sem interferência indesejada. Sua capacidade de filtrar frequências específicas torna-o indispensável em várias aplicações, desde simples cabos de alimentação até complexos sistemas de comunicação. Ao compreender sua função e como selecionar o choke adequado para sua necessidade, podemos otimizar o desempenho e a confiabilidade de nossos dispositivos eletrônicos.
