Amplificador Operacional como Regulador de Corrente
O amplificador operacional, comumente conhecido como Op-Amp, é uma ferramenta versátil e fundamental na eletrônica analógica. Uma das muitas aplicações do Op-Amp é a sua capacidade de regular a corrente em um circuito. Neste artigo, discutiremos a operação e o design de um regulador de corrente usando um amplificador operacional.
O que é um Amplificador Operacional?
Um amplificador operacional é um componente eletrônico que pode amplificar sinais elétricos. É composto principalmente por transistores, resistores, capacitores e outros elementos passivos. O amplificador operacional tem dois terminais de entrada, denominados entrada não inversora (+) e entrada inversora (-), e uma saída.
Por que usar o Op-Amp como regulador de corrente?
O Op-Amp, devido à sua alta impedância de entrada e baixa impedância de saída, é uma escolha excelente para aplicações de regulação de corrente. Ao comparar uma tensão de referência com a tensão em um resistor de sentido, o Op-Amp pode regular a corrente através de uma carga, assegurando que ela permaneça constante independentemente das variações na tensão de alimentação ou da carga.
Como funciona um regulador de corrente baseado em Op-Amp?

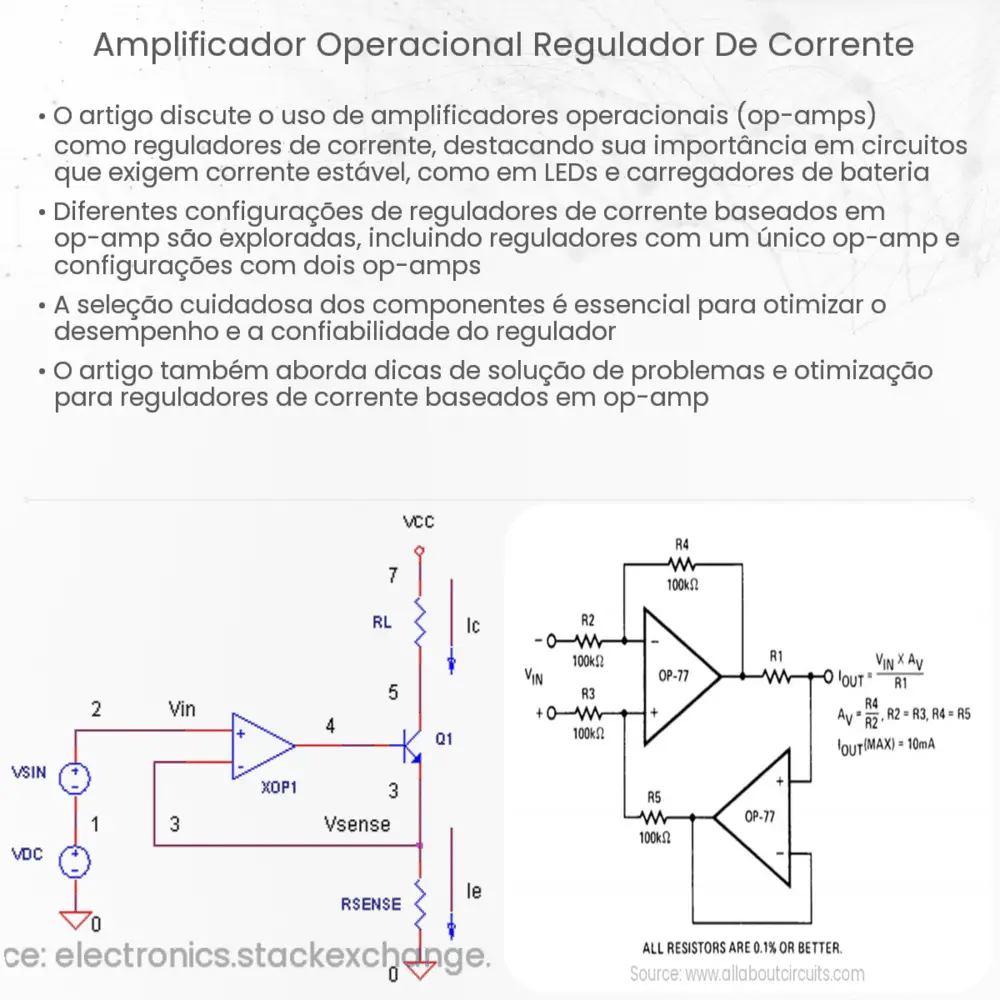

Um regulador de corrente baseado em Op-Amp utiliza a retroalimentação negativa para manter a corrente através de uma carga constante. A estrutura básica consiste no seguinte:
- Um resistor de sentido (Rs) conectado em série com a carga.
- Uma tensão de referência (Vref).
- O Op-Amp, que compara a tensão no resistor de sentido com a Vref.
Quando a corrente através do resistor de sentido muda, a tensão através dele também muda. O Op-Amp detecta essa diferença comparando-a com a Vref. Se a tensão no resistor de sentido for menor que a Vref, o Op-Amp aumentará sua saída, aumentando a corrente através da carga. Se for maior, o Op-Amp reduzirá sua saída, diminuindo a corrente.
Design do Regulador
Para projetar um regulador de corrente usando um Op-Amp, siga os seguintes passos:
- Escolha um Op-Amp adequado para sua aplicação. Considere parâmetros como a tensão de alimentação, corrente de saída, e a faixa de temperatura operacional.
- Escolha um resistor de sentido (Rs) que possa lidar com a corrente desejada. A tensão através de Rs deve ser proporcional à corrente através da carga.
- Conecte o lado positivo do resistor de sentido à entrada inversora do Op-Amp e o Vref à entrada não inversora.
Assim, criamos um loop de feedback negativo que regula a corrente através da carga.
Considerações Adicionais no Design
Quando projetamos um regulador de corrente usando um Op-Amp, é essencial levar em consideração alguns fatores para garantir uma regulação eficaz:
- Estabilidade: Dependendo do design, os reguladores de corrente baseados em Op-Amp podem oscilar. Assim, é crucial assegurar que o circuito seja estável, o que pode ser alcançado ajustando-se a compensação de frequência do Op-Amp ou adicionando componentes externos.
- Limites de Corrente: Embora o Op-Amp possa regular a corrente, seu alcance é limitado pela sua capacidade máxima de corrente de saída. Escolha um Op-Amp que possa fornecer a corrente máxima desejada para a carga.
- Proteção Térmica: Os reguladores de corrente podem aquecer, principalmente se a diferença entre a tensão de entrada e a tensão de saída for significativa. Adicionar um dissipador de calor ao Op-Amp pode ajudar a gerenciar o calor.
Aplicações do Regulador de Corrente com Op-Amp
Os reguladores de corrente baseados em Op-Amp são usados em uma variedade de aplicações. Algumas delas incluem:
- Fontes de alimentação constante para LEDs ou lasers.
- Circuitos de carregamento de baterias, onde é essencial manter uma corrente constante.
- Aplicações de teste e medição, onde é necessário fornecer uma corrente conhecida e estável.
Conclusão
O amplificador operacional é uma ferramenta versátil na eletrônica, e sua aplicação como regulador de corrente é apenas um exemplo de sua utilidade. Com um design adequado, ele pode fornecer uma corrente estável e constante, mesmo na presença de variações na carga ou na tensão de alimentação. Ao considerar fatores como estabilidade, limites de corrente e proteção térmica, é possível criar soluções eficazes e confiáveis para diversas aplicações. Independentemente de sua aplicação, o entendimento do funcionamento e do design do regulador de corrente baseado em Op-Amp é essencial para qualquer entusiasta ou profissional da eletrônica.
