SMA 커넥터는 RF 연결용 소형 코액시얼 커넥터로, 마이크로웨이브 시스템 및 모바일 안테나에서 안정적인 신호 전송을 제공합니다.

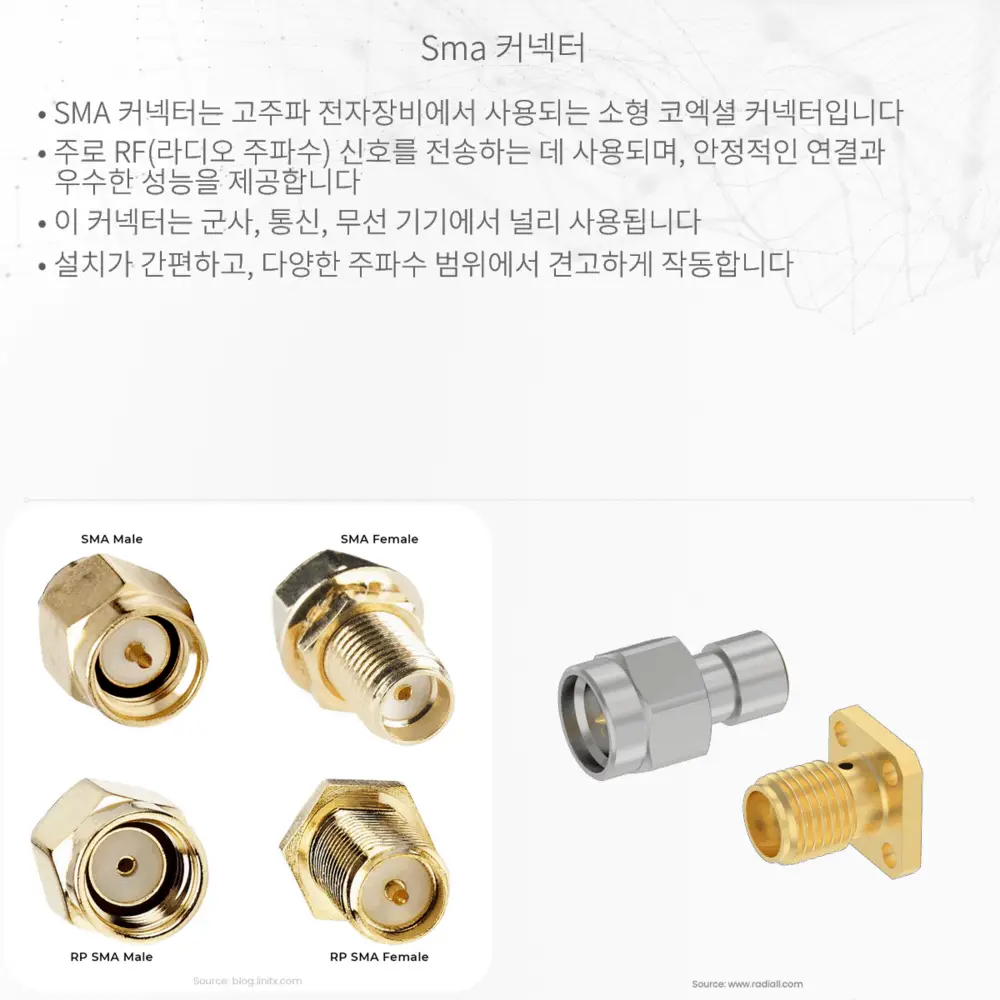

SMA 커넥터란?
SMA 커넥터(SubMiniature version A 커넥터)는 라디오 주파수(RF) 연결에 널리 사용되는 소형 코액시얼(Coaxial) 커넥터입니다. 이 커넥터는 주로 마이크로웨이브 시스템, 핸디토크, 모바일 안테나 시스템 등 다양한 전자기기에서 신호 전송에 사용됩니다. SMA 커넥터는 고주파 신호의 전송에 있어 매우 중요한 역할을 하며, 안정적인 연결과 낮은 신호 손실을 보장하는 것으로 잘 알려져 있습니다.
SMA 커넥터의 구조와 작동 원리
SMA 커넥터는 핵심 구성 요소로서 남성 커넥터(핀)와 여성 커넥터(소켓)으로 이루어져 있습니다. 이 둘을 조합함으로써 코액시얼 케이블의 양 끝을 연결하거나 기기와 케이블을 연결하는 데 사용됩니다. SMA 커넥터는 나사식으로 체결되는 것이 특징이며, 장착 시 특별한 도구가 필요 없이 손으로 조이거나 풀 수 있습니다.
이 커넥터의 작동 원리는 손실을 최소화하는 동시에 전자기기 간의 안정적인 전기적 연결을 형성하는 것입니다. 중앙에 위치한 핀은 코액시얼 케이블의 중심 도체와 연결되며, 외부 실린더는 케이블의 외부 도체와 연결됩니다. 이렇게 구조적으로 설계된 SMA 커넥터는 고주파에서도 우수한 특성을 유지하면서 신호를 전달할 수 있습니다.
SMA 커넥터의 특징
- 주파수 범위: 대부분의 SMA 커넥터는 DC에서 18 GHz까지의 주파수 범위를 지원합니다. 일부 특수한 설계의 커넥터는 그 이상의 주파수에서도 사용될 수 있습니다.
- 내구성: SMA 커넥터는 기계적 내구성이 뛰어나며, 반복적인 연결과 해제에도 견딜 수 있도록 설계되었습니다.
- 크기: 소형 디자인으로 인해 설치 공간이 제한적인 장비에서의 사용이 용이합니다.
- 호환성: 다양한 유형의 코액시얼 케이블과 장비에 대해 폭넓은 호환성을 제공합니다.
SMA 커넥터의 응용
SMA 커넥터는 여러 분야에서 광범위하게 사용되며, 일상생활에서도 쉽게 찾아볼 수 있습니다. 아래는 SMA 커넥터의 주요 응용 분야입니다:
- 무선 통신: 핸디토크, 모바일 라디오, 안테나 시스템에 SMA 커넥터가 사용됩니다.
- 테스트 장비: 네트워크 분석기, 스펙트럼 분석기와 같은 전자 측정 장비에 코액시얼 연결을 제공합니다.
- 위성 통신: 위성 TV, GPS 장치 등 위성 기반 기술에 필수적입니다.
- 데이터 통신: 광대역 인터넷과 같은 데이터 서비스 제공 장비에도 SMA 커넥터가 사용됩니다.
SMA 커넥터는 전기 및 자기 분야에서 끊임없이 진화하고 있는 기초적인 요소 중 하나입니다. 이 기술이 발전함에 따라 우리의 통신과 데이터 전송 기능도 지속적으로 개선되고, 새로운 응용 기술이 가능해집니다. 따라서 SMA 커넥터는 전자공학과 무선 통신의 경계를 확장하는 데 중요한 역할을 하고 있습니다.
궁금증이 해소되거나 더 깊이 파고들고 싶은 분들을 위해, 기초 전기 및 자기학의 원리를 이해하고, 이러한 기술이 어떻게 우리의 삶에 영향을 미치는지 탐구하는 것을 추천합니다. 이는 SMA 커넥터뿐만 아니라 현대 기술에 토대가 되는 많은 원리들을 이해하는 데 있어 필수적인 조치입니다.
