NOR 게이트에 대한 포괄적인 이해를 제공하며, 진리표, 기호, 물리적 구현 및 다양한 응용 분야를 설명합니다.
NOR 게이트란 무엇인가?
NOR 게이트는 디지털 회로 설계에서 중요한 기본 논리 게이트 중 하나입니다. ‘NOR’는 ‘Not OR’이라는 의미로, 이 게이트는 OR 게이트의 출력을 부정하는 기능을 합니다. 즉, NOR 게이트의 출력은 두 입력 중 하나라도 ‘1’일 때 ‘0’이 되고, 두 입력이 모두 ‘0’일 때만 ‘1’이 됩니다. 이 논리 회로는 디지털 시스템 내에서 다양한 기능을 수행하는 기초적인 구성 요소입니다.
NOR 게이트의 진리표와 기호
NOR 게이트의 작동 원리를 이해하기 위해서는 진리표(truth table)와 기호를 알아야 합니다. 진리표는 게이트의 모든 가능한 입력 조합과 해당하는 출력을 나타냅니다.
- 입력 A가 ‘0’이고 입력 B도 ‘0’일 때 출력 Q는 ‘1’이 된다.
- 입력 A 또는 B 중 하나라도 ‘1’일 때 출력 Q는 ‘0’이 된다.
이를 표로 나타내면 다음과 같습니다:
| 입력 A | 입력 B | 출력 Q |
|---|---|---|
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 0 |

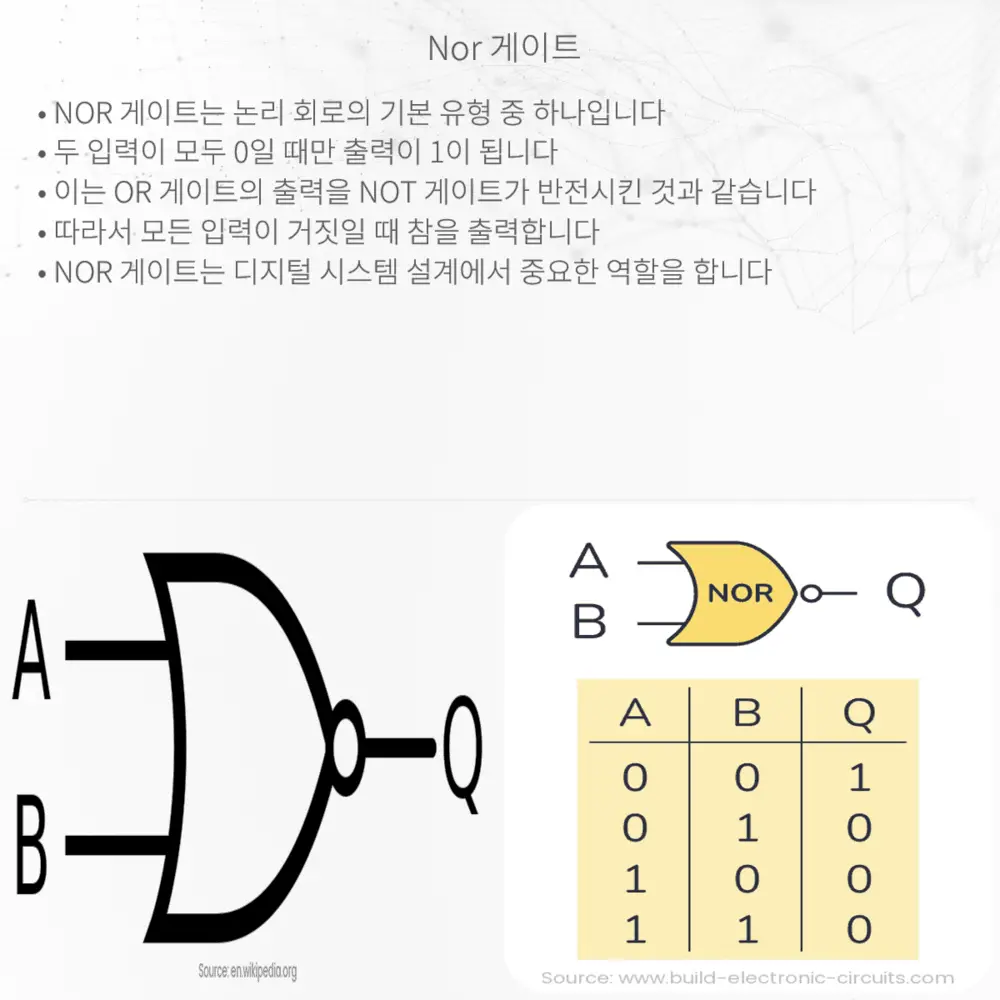

또한, NOR 게이트의 회로 기호는 OR 게이트에 부정(Not)을 나타내는 동그라미가 추가된 형태입니다. 이 기호는 입력이 두 개 이상인 경우에도 확장될 수 있습니다.
NOR 게이트의 물리적 구현
NOR 게이트는 트랜지스터를 이용하여 구현할 수 있습니다. 디지털 회로에서는 보통 MOSFET(Metal-Oxide-Semiconductor Field-Effect Transistor)이나 BJT(Bipolar Junction Transistor)와 같은 반도체 트랜지스터가 사용됩니다.
- MOSFET를 이용한 NOR 게이트는 보통 두 개 이상의 트랜지스터가 병렬로 연결되어 구현됩니다.
- BJT를 이용한 NOR 게이트는 트랜지스터가 직렬로 연결되어 있어서 어느 하나라도 열려 있으면 전체 회로가 닫히게 되어 출력이 ‘0’이 됩니다.
NOR 게이트 응용
NOR 게이트는 다양한 디지털 회로에 응용되는 유용한 논리 게이트입니다. 특히 다음과 같은 응용이 가능합니다:
- 기본 논리 회로 구성: 다른 논리 게이트를 만드는데 사용될 수 있으며, 가장 기본적인 논리 연산자로 간주됩니다.
- 컴퓨터 메모리: SRAM(Static Random-Access Memory)과 같은 메모리 회로에서 필수적인 역할을 합니다.
- 플립-플롭: 시퀀셜 논리 회로에서 데이터를 저장하고 기억하는 데 사용되며, NOR 게이트로 구성할 수 있습니다.
NOR 게이트는 논리적 ‘합성’의 관점에서 매우 중요합니다. NOR 게이트만으로 논리 회로 전체를 구성할 수 있기 때문입니다. 이러한 이유로 NOR 게이트는 ‘범용 게이트'(universal gate)라고도 불립니다. 하나의 NOR 게이트를 사용하여 NOT, AND, OR 논리를 모두 구현할 수 있으며, 이를 통해 복잡한 디지털 시스템을 설계할 수 있습니다.
이처럼 간단한 논리 게이트부터 복잡한 디지털 시스템에 이르기까지 NOR 게이트는 현대 전자 공학의 중심적인 역할을 하며, 우리가 일상생활에서 사용하는 많은 디지털 기기의 작동 원리를 이해하는 데 있어 필수적인 구성 요소입니다.
