플라이백 다이오드는 전자기기의 급작스런 역전압으로부터 보호하는 역할을 하는 반도체 소자입니다.
플라이백 다이오드란 무엇인가?
플라이백 다이오드(Flyback diode)는 ‘플라이휠 다이오드(Freewheeling diode)’라고도 불리며, 전자기기에 급격한 전압 변화로부터 보호하기 위한 중요한 구성 요소입니다. 이 다이오드는 주로 인덕터나 코일 같은 자기 성분이 있는 회로에서 사용됩니다. 예를 들어, 모터나 리레이, 솔레노이드 밸브와 같은 장치에 적용되죠. 이러한 장치들은 꺼질 때 공급 전압보다 훨씬 높은 역전압(백-EMF)을 발생시킬 수 있습니다.
플라이백 다이오드의 기능
플라이백 다이오드의 주요 기능은 전자기기가 꺼질 때 발생하는 큰 역전압으로부터 회로의 다른 부품을 보호하는 것입니다. 현상을 이해하기 위해서는 ‘렌츠의 법칙(Lenz’s Law)’과 ‘패러데이의 전자기 유도법칙(Faraday’s Law of Electromagnetic Induction)’에 대해 알아야 합니다. 이 법칙들은 전류가 변할 때 그 변화를 방해하려는 전압이 유도된다는 것을 설명합니다. 자기장이 변할 때, 그것은 주변 전도체에 전압을 유도하고, 예상치 못한 전류가 흐를 수 있죠.
인덕터(또는 코일)는 원하는 자기장을 생성하기 위해서 전류를 이용합니다. 전류가 갑자기 꺼질 때, 저장된 자기 에너지가 역전압을 유발하려 합니다. 이 역전압은 높은 에너지로 인하여 짧은 시간 동안 회로나 전자 장비를 손상시킬 수 있기 때문에 매우 위험할 수 있습니다. 플라이백 다이오드는 이 역전압을 ‘둥글게'(clamp)하여 회로에 안전하게 흘러가도록 하여 부품들을 보호합니다.
플라이백 다이오드의 작동 원리
- 정상 작동 시: 플라이백 다이오드는 역방향으로 바이어스 되어 있어서 전류가 흐르지 않습니다. 즉, 회로 동작에 영향을 주지 않습니다.
- 전류 차단 시: 인덕터는 꺼지는 전류를 유지하려고 하며, 이 과정에서 역전압을 생성하게 됩니다. 이 때, 플라이백 다이오드가 순방향으로 바이어스 되면서 전류를 통과시켜줍니다.
- 역전압 ‘둥글게’ 하기: 다이오드는 역전압을 낮춰주고, 이를 회로 내에 안전하게 분산시켜서 부품들을 보호합니다.

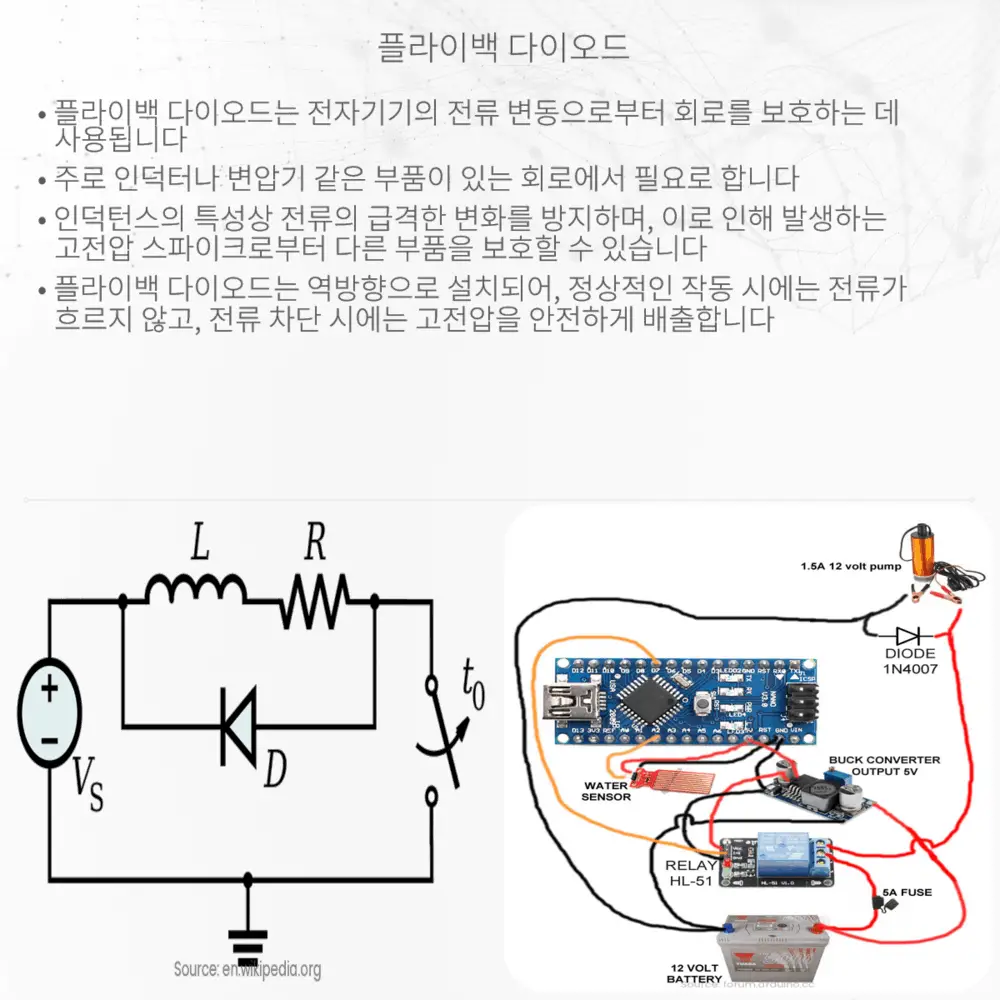

플라이백 다이오드를 설치하는 과정은 단순합니다. 인덕터의 양단에 다이오드를 역병렬로 연결하기만 하면 됩니다. 정확한 구성은 다이오드의 양극(Anode)을 인덕터의 부극에, 음극(Cathode)을 인덕터의 양극에 연결합니다.
플라이백 다이오드의 중요성
플라이백 다이오드 없이 전자 장치를 사용하는 것은 위험 할 수 있습니다. 꺼짐 과정에서 발생하는 큰 역전압은 마이크로컨트롤러와 같은 민감한 전자 부품을 쉽게 손상시킬 수 있습니다. 이것은 고장의 원인이 될 뿐만 아니라 사용자에게도 안전하지 않은 상황을 초래할 수 있습니다. 그렇기에 플라이백 다이오드는 공급 전압에 비해 상대적으로 높은 역전압을 견딜 수 있도록 설계되어 회로를 안전하게 보호하는 데 중요한 역할을 합니다.
결론
플라이백 다이오드는 간단하지만 매우 중요한 구성 요소로, 전자 장치를 예상치 못한 전압 변화로부터 보호하는 역할을 합니다. 이를 통해 장치의 수명을 연장시키고, 사용 중인 모든 사람의 안전을 보장할 수 있습니다. 전자 공학에서는 종종 이런 소소한 부품 하나가 전체 시스템의 안정성과 효율성을 좌우하곤 합니다. 따라서 플라이백 다이오드는 전자 회로 설계의 중요한 기본 요소로 인식되고 있습니다.
