트위스티드 페어 케이블은 전자기 간섭을 줄이기 위해 꼬여진 두 전선으로 구성된 케이블로, 네트워킹과 통신에 필수적입니다.
트위스티드 페어 케이블이란?
트위스티드 페어 케이블(Twisted pair cable)은 두 개의 전기 도체를 함께 꼬아서 만든 전선으로, 통신 네트워크와 전기 시스템에서 주로 사용됩니다. 이 케이블은 특히 전화 통신망과 컴퓨터 네트워크의 이더넷에서 널리 쓰이는 방식입니다. 각 쌍의 도체는 주변의 전자기 간섭(electromagnetic interference, EMI) 또는 신호 잡음을 감소시키기 위해 서로 꼬여 있습니다.
트위스티드 페어 케이블의 작동 원리
트위스티드 페어 케이블의 기본 원리는 전기 신호가 진행할 때 발생하는 전자기장을 최소화하는 데 있습니다. 케이블을 꼬게 되면 한 선에 의해 발생하는 자기장이 다른 선과 서로 상쇄되어 전체적으로 간섭을 줄일 수 있게 됩니다. 이러한 특성 때문에 전파 간섭이나 노이즈의 영향을 받지 않으면서 케이블을 통해 안정적인 데이터 전송이 가능해집니다.
트위스티드 페어 케이블의 종류

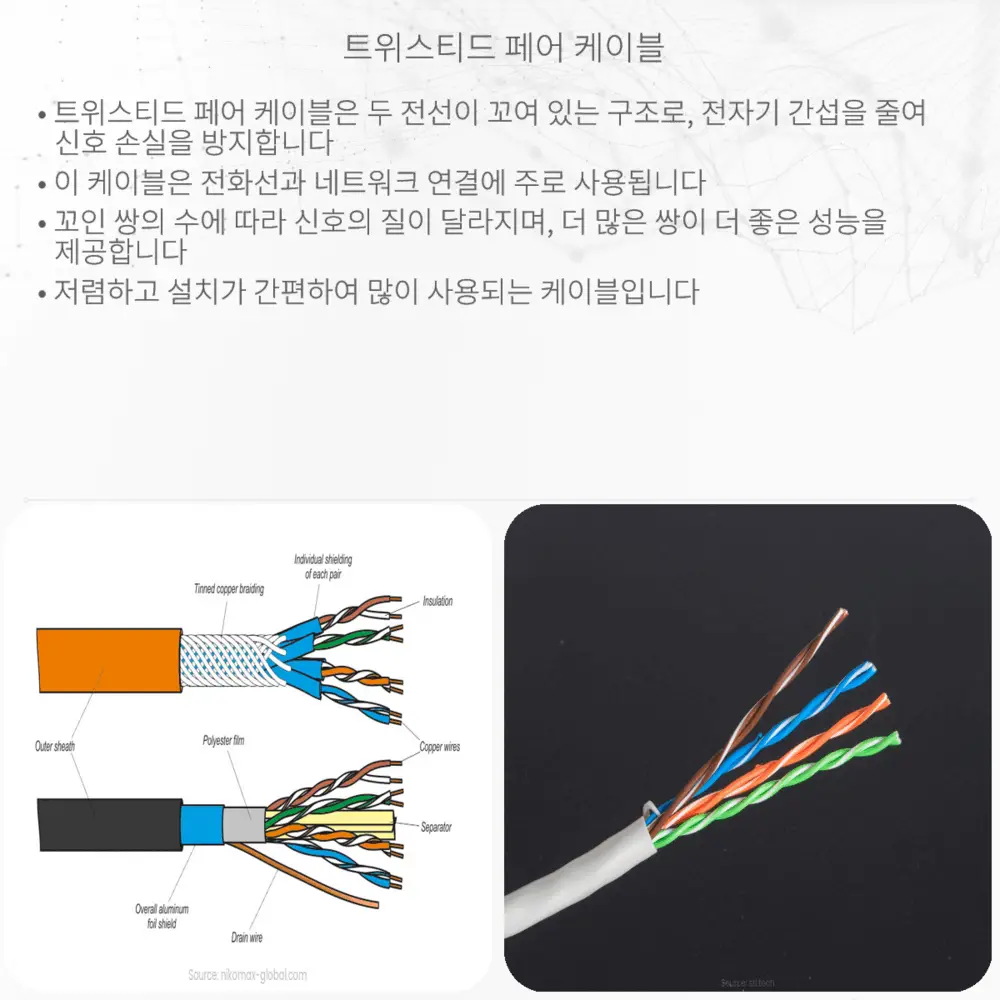

트위스티드 페어 케이블에는 보호되지 않은 트위스티드 페어(UTP; Unshielded Twisted Pair)와 보호된 트위스티드 페어(STP; Shielded Twisted Pair) 두 가지 주요한 유형이 있습니다. UTP 케이블은 외부 실드 없이 만들어지며, 주로 사무실이나 가정 내부의 네트워크 케이블로 사용됩니다. 반면 STP 케이블은 금속 실드가 있어 더 강한 전자기 간섭을 차단할 수 있으며, 산업 환경 같이 전자기 간섭이 심한 곳에서 사용됩니다.
- UTP(Unshielded Twisted Pair): 외부 실드가 없으며 일반적인 사무실이나 가정에서 사용됩니다.
- STP(Shielded Twisted Pair): 금속 실드로 감싸진 케이블로, 강한 전자기 간섭이 예상되는 환경에서 활용됩니다.
트위스티드 페어 케이블의 사용
트위스티드 페어 케이블은 전화 통신부터 고속 데이터 전송까지 다양한 분야에서 응용됩니다. 네트워크 케이블로서 가장 대중적으로 알려진 CAT5, CAT6 등이 이에 속합니다. 이들 케이블은 RJ-45 커넥터를 통해 컴퓨터, 라우터, 스위치 등의 장비와 연결되어 인터넷이나 내부 네트워크 데이터를 전송하는 데 사용됩니다.
트위스티드 페어 케이블의 전자기 간섭 대처 방안
트위스티드 페어 케이블이 간섭을 줄이는 설계를 가지고 있음에도 불구하고, 여전히 외부 전자기 간섭에 완전히 자유로울 수는 없습니다. 그렇기 때문에 고속 데이터 전송이 필요한 네트워크 환경에서는 간섭을 추가로 억제하기 위하여 케이블을 적절히 배치하고, 케이블의 종류에 따라 적합한 사용 환경을 고려하는 것이 중요합니다. 더욱이, 크로스오버 케이블이라 불리는 특별한 형태의 트위스티드 페어 케이블은 같은 종류의 네트워크 장비를 직접 연결할 때 사용되며, 이 경우에도 간섭을 줄이는 역할을 합니다.
이처럼 트위스티드 페어 케이블은 전기 신호의 정확한 전송을 위해 고안되었으며, 그 특성은 전자기학의 기본 원리를 응용하여 현대 통신 기술의 발전에 중요한 기여를 하고 있습니다. 이러한 기초적인 이해를 바탕으로, 사용자들은 더욱 안정적이고 효율적인 네트워크 환경을 구축할 수 있을 것입니다.
