콜핏 오실레이터는 LC 발진기의 일종으로, 안정적인 라디오 주파수를 생성하는 데 사용되며 주로 통신 장비에서 중요한 역할을 합니다.
콜핏 오실레이터란 무엇인가?
콜핏 오실레이터(Colpitts Oscillator)는 전자공학에서 사용되는 일종의 LC 발진기입니다. 이 발진기는 무선 송수신기와 같은 통신 시스템에서 주파수 발생기로 널리 쓰입니다. 라디오 주파수(RF) 영역에서 안정적인 주파수를 생성하는 데 특화되어 있죠. ‘LC’는 오실레이터 회로를 구성하는 주요 부품인 인덕터(L)와 커패시터(C)를 가리킵니다.
콜핏 오실레이터의 작동 원리
콜핏 오실레이터는 두 개의 커패시터와 한 개의 인덕터를 사용하여 탱크 회로를 형성합니다. 이 탱크 회로는 에너지를 저장할 수 있으며, 그 에너지는 인덕터의 자기장과 커패시터의 전기장 사이에서 변환될 수 있습니다. 이 교환 과정에서 발진이 발생하며, 그 결과로 정해진 주파수의 신호가 만들어집니다.
오실레이터 회로는 포지티브 피드백을 이용하여 동작합니다. 포지티브 피드백이란 회로의 출력 신호 일부를 다시 입력으로 되돌려 보내 강화하는 것입니다. 적당한 양의 피드백이 주어지면, 회로는 발진 상태를 유지할 수 있습니다.

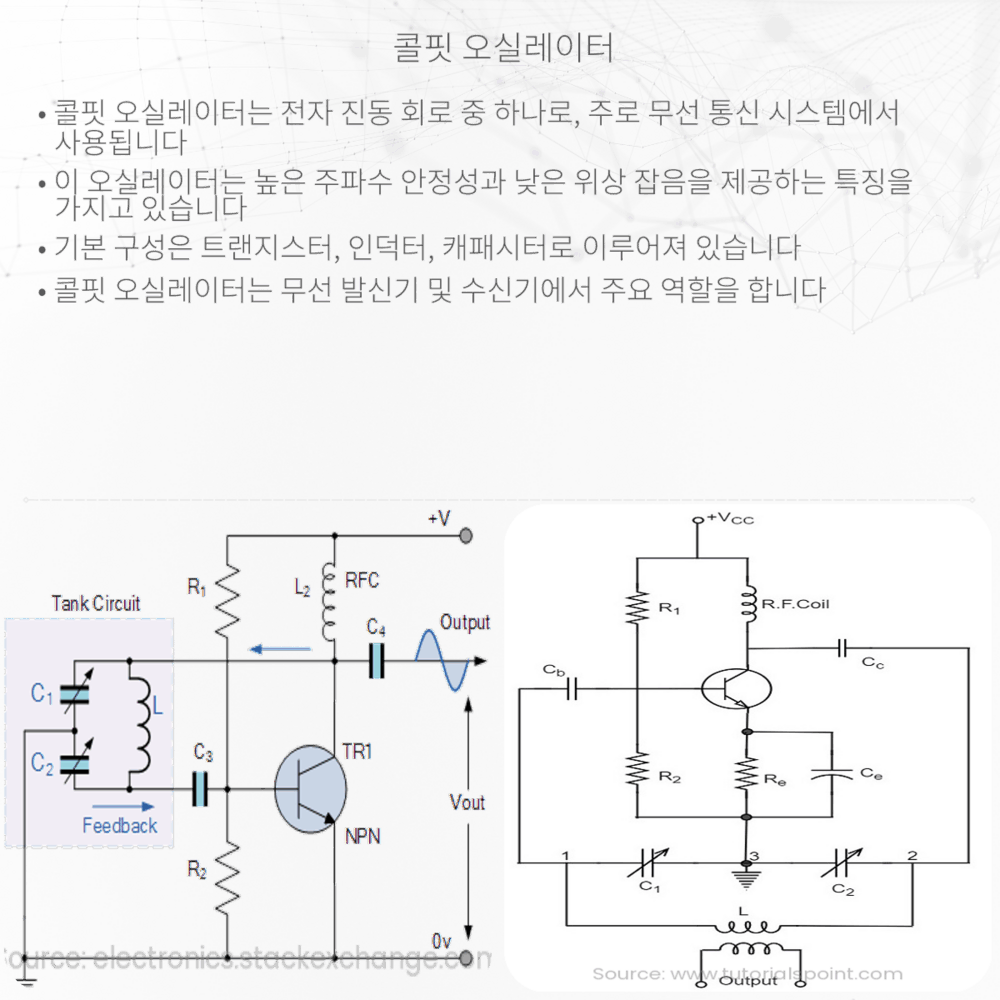

콜핏 오실레이터 회로 구성요소
- 트랜지스터/진공관: 증폭기 역할을 하며 신호를 강화합니다.
- 인덕터(L): 자기장을 통한 에너지 저장을 가능하게 합니다.
- 커패시터(C1, C2): 전기장을 통한 에너지 저장을 가능하게 합니다.
- 발진 주파수를 결정하는 탱크 회로: L, C1, C2로 구성됩니다.
- 저항(R): 회로의 전류를 조절합니다.
발진 주파수 공식
콜핏 오실레이터의 발진 주파수(f)는 탱크 회로에 있는 인덕터(L)와 커패시터(C1와 C2)의 값에 의해 결정됩니다. 발진 주파수를 계산하는 공식은 다음과 같습니다:
\[ f = \frac{1}{2*\pi*\sqrt{L*(C_1*C_2) / (C_1 + C_2)}} \]
위 공식에서 C1과 C2는 탱크 회로를 형성하는 커패시터의 값이며, 두 커패시터의 병렬 상호작용을 통해 효과적인 커패시턴스(Ceff)가 결정됩니다. L은 탱크 회로의 인덕터의 인덕턴스 값입니다.
콜핏 오실레이터의 응용
콜핏 오실레이터는 다양한 전자 장비에서 중요한 부품으로 쓰입니다. 특히 통신 장비에서 신호 생성하는 데 필수적인 부품이지요. 예를 들어, 라디오 수신기, 방송 시스템 및 다른 무선 통신 장치들이 이 오실레이터를 사용합니다. 그것의 안정성과 조정 가능한 주파수 범위 덕분에 통신 부장에서 제가각각의 역할을 합니다.
결론
콜핏 오실레이터는 전자공학과 무선 통신의 세계에서 광범위하게 사용되는 기초적인 발진기입니다. 그것의 간단한 설계와 안정된 발진 능력은 많은 전자 기기에서 핵심 기능을 담당하게 만들었습니다. 이러한 오실레이터의 작동 원리를 이해하는 것은 더 복잡한 전자 시스템을 이해하고 설계하는 데 있어 필수적인 기초가 됩니다.
