진동 구조 자이로스코프(VSG)의 원리, 구조 및 다양한 산업에서의 응용을 쉽게 설명한 기사로, 코리올리 효과를 기반으로 한 이 장치의 작동 방식을 이해합니다.
진동 구조 자이로스코프의 이해
진동 구조 자이로스코프(Vibrating Structure Gyroscope, VSG)는 각속도를 측정하는 데 사용되는 기계 장치입니다. 이 장치는 항공, 우주, 자동차 분야에서 널리 사용되며, 안정적인 내비게이션 시스템을 구축하는 데에 중요한 역할을 합니다. 자이로스코프는 회전하는 질량을 사용하여 방향을 유지하는 기존의 자이로스코프와 다르게 진동하는 구조를 사용합니다.
질량에 대한 힘의 작용: 코리올리 효과
진동 구조 자이로스코프의 원리는 코리올리 효과(Coriolis effect)를 이용합니다. 코리올리 효과는 회전하는 참조계 안에서 직선으로 이동하는 물체에 나타나는 관성의 효과입니다. 물체가 회전하는 참조계에서 진동할 때, 이 물체는 회전축과 직각 방향으로 추가적인 힘을 경험하게 되는데, 이것이 코리올리 힘입니다.
코리올리 힘의 크기는 다음과 같은 식으로 표현할 수 있습니다:
\[ F_{cor} = 2m(v \times \Omega) \]
여기서 \( m \)은 질량, \( v \)는 질량의 진동 속도, \( \Omega \)는 회전체의 각속도 벡터를 의미합니다. 십자형이나 원형의 구조는 전기적 신호를 이용해 진동하게 되며, 이 구조가 회전할 때 코리올리 힘을 받게 됩니다.

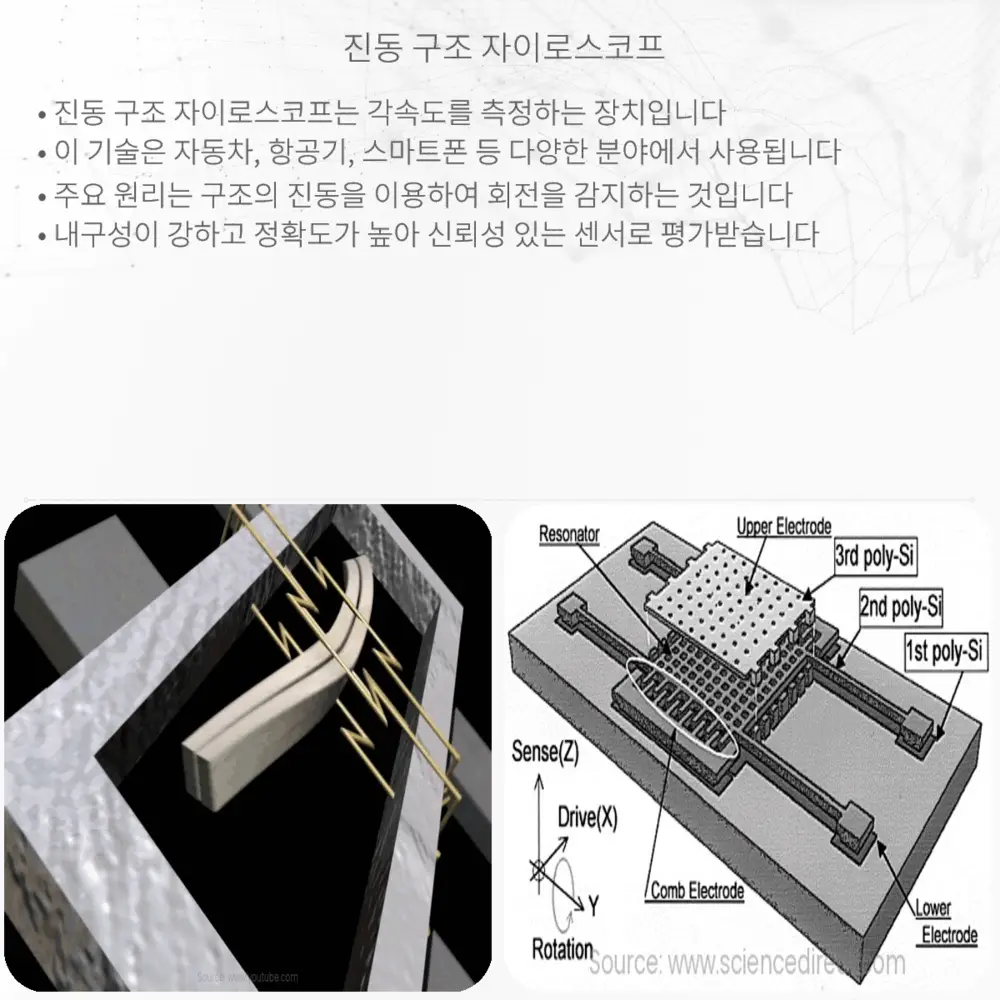

자이로스코프의 구조와 기능
진동 구조 자이로스코프는 특정한 패턴으로 진동하는 구조(평면형, 하모니카형 등)를 포함합니다. 이 구조는 보통 석영 같은 강성이 높은 소재로 만들어져 있으며, 두 축으로 진동할 수 있도록 설계됩니다. 한 축은 구동축(drive axis)으로 전기적인 힘을 가해 진동시키는 역할을 하고, 다른 축은 감지축(sense axis)로 회전을 감지하는 역할을 합니다.
객체가 회전할 때, 구동축에 진동하는 구조에 미세한 변형이 일어나고 감지축에서 이 변형을 측정하여 전기신호로 변환합니다. 이 신호는 디지털 신호로 처리되어 회전도를 나타내는 값을 제공합니다.
진동 구조 자이로스코프의 응용
- 항공기: 항공기의 안정화 및 정확한 항법 데이터 제공에 사용됩니다.
- 로봇공학: 자율 이동 로봇 또는 드론의 방향 제어에 적용됩니다.
- 자동차: 차량의 전자식 안정 프로그램(ESP)에서 보다 정밀한 운동 제어를 가능하게 합니다.
- 개인용 전자기기: 스마트폰이나 태블릿에서 위치와 방향을 감지하는 센서로 사용됩니다.
진동 구조 자이로스코프는 오늘날 고도로 발전된 기술에서 필수적인 부품이며, 그 정확도와 신뢰성으로 인해 다양한 산업에서 폭넓게 활용되고 있습니다. 이 기술은 앞으로도 지속적으로 발전할 것이며, 우리의 삶 곳곳에서 중요한 역할을 계속 담당할 것입니다.
