직렬 및 병렬 커패시터
커패시터는 전기적 충전을 저장할 수 있는 장치로, 일반적으로 서로 가까이 있지만 닿지 않는 두 개의 전도성 물체(대개는 판이나 시트)로 구성됩니다. 커패시터는 기본적으로 절연체로 분리된 두 개의 금속판으로 구성되어 있으며, 이 절연체를 유전체라고 합니다(예: 폴리스티렌, 오일, 공기).

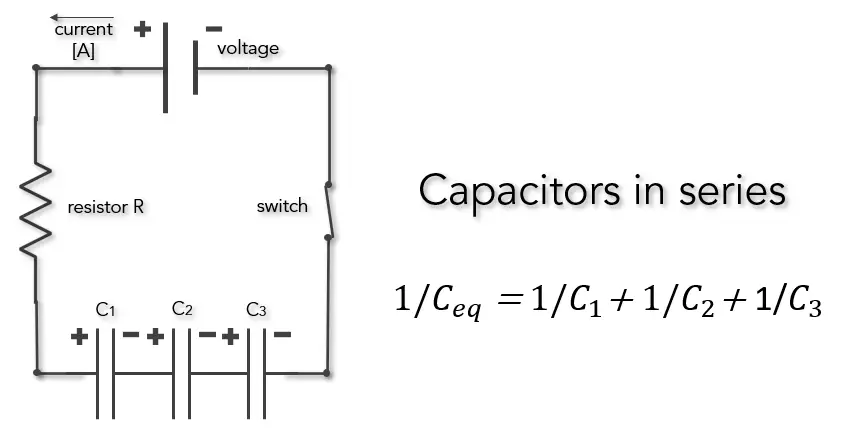

커패시터는 현대 전자 및 전기 회로 및 장치에서 가장 많이 사용되고 유용한 전자 부품 중 하나입니다. 커패시터를 직렬 또는 병렬로 연결하여 사용할 수 있습니다. 다음 그림은 세 개의 커패시터가 직렬로 연결되어 전기원에 연결된 것을 보여줍니다.
직렬 연결의 커패시터
직렬 연결의 경우, 등가 커패시턴스의 역수는 커패시터의 커패시턴스 역수의 합과 같습니다. 이론적으로, 직렬 연결의 등가 커패시턴스는 다음과 같이 주어집니다:
Ceq = 1 / (1/C1 + 1/C2 + 1/C3)
여기서 Ceq는 등가 커패시턴스이고, C1, C2, C3는 각각의 커패시터의 커패시턴스입니다.
병렬 연결의 커패시터
병렬 연결의 경우, 등가 커패시턴스는 커패시터의 커패시턴스 합과 같습니다. 병렬 연결의 등가 커패시턴스는 다음과 같습니다:
Ceq = C1 + C2 + C3
여기서 Ceq는 등가 커패시턴스이고, C1, C2, C3는 각각의 커패시터의 커패시턴스입니다.
직렬 및 병렬 연결은 각각의 장단점이 있으며, 이는 회로 설계에 따라 달라집니다. 직렬 연결은 전압 분배를 제공하는 반면, 병렬 연결은 커패시턴스를 증가시킵니다. 따라서 설계자는 특정 응용 프로그램에 가장 적합한 연결 방법을 선택해야 합니다.
결론
커패시터는 다양한 전자 장치 및 회로에서 중요한 역할을 합니다. 직렬 및 병렬 연결을 통해 다양한 전기적 특성을 얻을 수 있으며, 이는 전자 장치의 설계 및 성능에 큰 영향을 미칩니다. 이러한 지식을 바탕으로, 커패시터를 효과적으로 사용하고 최적의 회로 설계를 위한 중요한 결정을 내릴 수 있습니다.
