이 기사는 전압 더블러의 작동 원리와 주요 구성 요소인 다이오드와 커패시터의 역할을 다루며 전기와 자기의 기본 개념을 설명합니다.
전압 더블러의 기본 원리
전압 더블러란 전기 회로의 한 종류로 전원의 전압을 두 배로 증가시키는 장치입니다. 이 장치는 보통 교류(AC)를 직류(DC)로 변환하며 전압을 상승시키는 데 사용됩니다. 전압 더블러의 이해를 돕기 위해 전기와 자기의 기본 개념을 알아볼 필요가 있습니다.
전기와 자기의 기본 개념
전기(electricity)는 전하(electric charge)의 흐름으로 정의될 수 있으며, 이 흐름은 전자기력에 의해 조절됩니다. 전기는 전압(voltage), 전류(current), 저항(resistance)과 같은 기본적인 요소에 의해 특징지어지는데, 이 요소들은 오옴의 법칙(Ohm’s law)에 의해 밀접하게 연결되어 있습니다.
자기(magnetism)는 자기장(magnetic field)을 생성하는 물리적 현상으로, 전기 전류 또는 자석에 의해 만들어집니다. 전기와 자기는 서로 밀접한 관계를 가지며, 전자기학(electromagnetism)에서 설명되는 바와 같이 상호작용합니다. 전기가 흐를 때 주변에 자기장이 발생하고, 반대로 변화하는 자기장은 전기장(electric field)을 유발할 수 있습니다.
다이오드와 커패시터의 역할

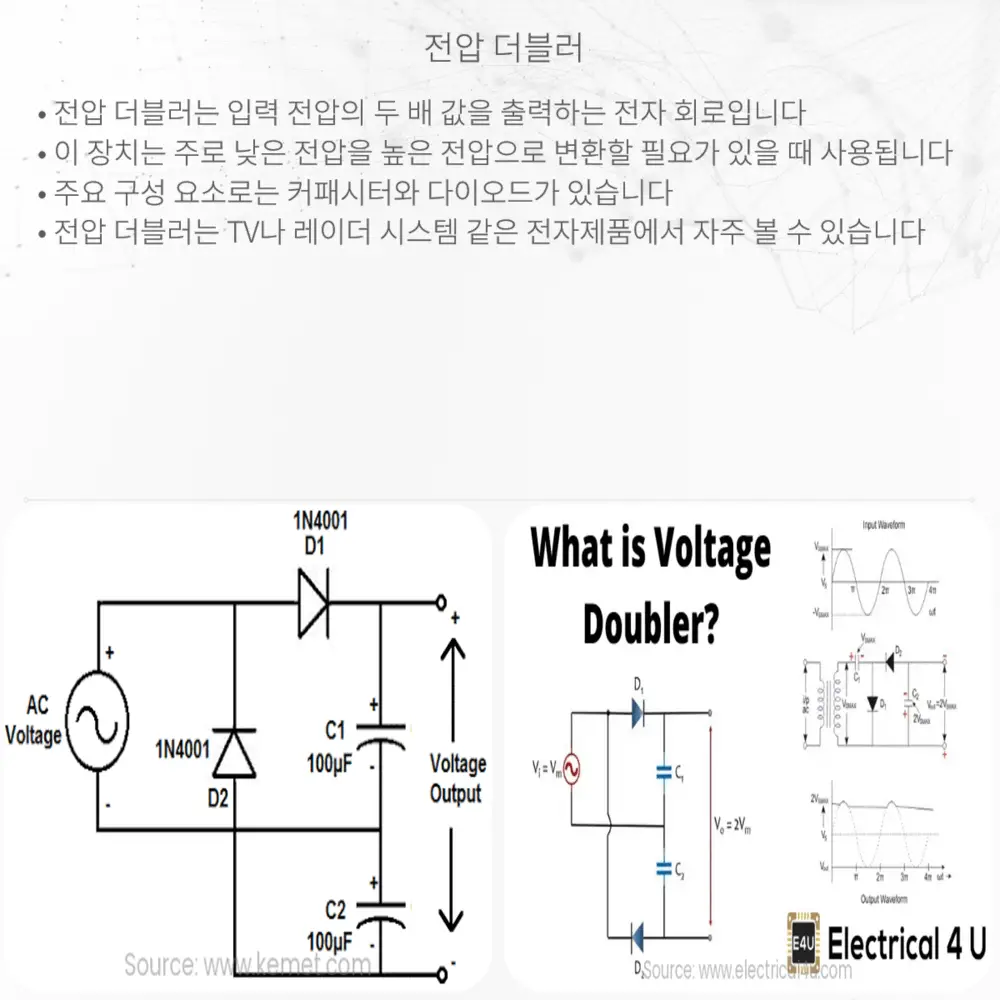

전압 더블러 회로에서는 주로 다이오드(diode)와 커패시터(capacitor)가 사용됩니다. 다이오드는 전류가 단방향으로만 통과하도록 하는 반도체 소자로, 교류에서 직류로의 변환 과정인 정류(rectification)에 필수적입니다. 커패시터는 전기를 일시적으로 저장하는 역할을 하며, 전압 더블러에서는 이 커패시터들이 순차적으로 충전되어 전원의 전압을 두 배로 만드는 데 활용됩니다.
전압 더블러가 작동하는 기본 원리는 교류 입력 신호가 주기적으로 변화함에 따라 다이오드를 통해 커패시터들이 충전되고 방전되는 과정입니다. 교류 신호의 한 사이클 동안 커패시터는 한 번의 피크 전압까지 충전되고, 다음 사이클에서 다른 커패시터와 직렬로 연결되어 이 두 커패시터의 전압이 합쳐져 출력 전압이 배가 됩니다. 이 과정에서 전류의 방향성을 확보하기 위해 다이오드가 중요한 역할을 합니다.
전압 더블러의 가장 단순한 형태는 딕손 전압 더블러(Dickson voltage doubler)와 같은 회로에서 볼 수 있으며, 이들은 더 복잡한 전력 전자 애플리케이션에서 전압을 증폭할 때 기초가 됩니다.
전압 더블러 회로의 실제 응용
전압 더블러는 다양한 전자기기에서 찾아볼 수 있습니다. 예를 들어, 구형 텔레비전이나 컴퓨터 모니터의 가속기(anode)에 필요한 고전압을 생성할 때 전압 더블러가 사용됩니다. 또한, 각종 센서 및 과학 실험 장비에서 필요한 정밀한 고전압 전원으로써도 활용됩니다. 응급 상황에서 휴대용 전자기기를 위한 전력 공급원으로 활용되기도 하며, 전압 더블러는 정전 시에 백업 전원으로도 중요한 역할을 할 수 있습니다.
뿐만 아니라, 휴대용 전자기기 내부의 전압을 단일 배터리에서 요구되는 높은 수준으로 올려주기 위해 내장된 마이크로 전압 더블러 회로들도 존재합니다. 이를 통해 배터리의 전압을 최적화하여 기기의 작동 시간을 연장시킬 수 있습니다. 또한, 전압 더블러는 태양전지나 풍력 발전기 같은 재생에너지 소스에서 병목 현상을 해결하기 위해 배터리 충전 시스템에도 적용됩니다. 즉, 제한된 전원으로부터 최대한의 전압을 얻기 위해 전압 더블러가 필수적으로 사용됩니다.
결론
전압 더블러는 전자 공학에서 매우 유용한 도구로, 일상 생활 속 다양한 기기에서 중요한 역할을 합니다. 전기와 자기의 기본 개념을 바탕으로 하며, 다이오드와 커패시터라는 두 가지 핵심 요소를 통해 교류 전압을 두 배로 만드는 원리를 활용합니다. 그 실제 응용은 고전압이 필요한 전자기기에서부터 단일 배터리로 구동되는 휴대용 장비에 이르기까지 광범위합니다. 이러한 전압 더블러의 이해는 전자 기기의 작동 방식과 공학적 설계에 대한 인식을 높여줄 뿐 아니라, 전기와 자기 분야에 대한 호기심과 지식의 폭을 넓힐 수 있는 좋은 출발점이 됩니다. 따라서, 전압 더블러는 단순한 회로 이상의 가치를 지니며, 전자공학의 기본적인 이해를 위해 반드시 알아야 할 주제 중 하나입니다.
