전압계의 정의, 작동 원리, 종류(아날로그, 디지털) 및 사용할 때의 중요성과 주의사항에 대해 설명하는 기사입니다.

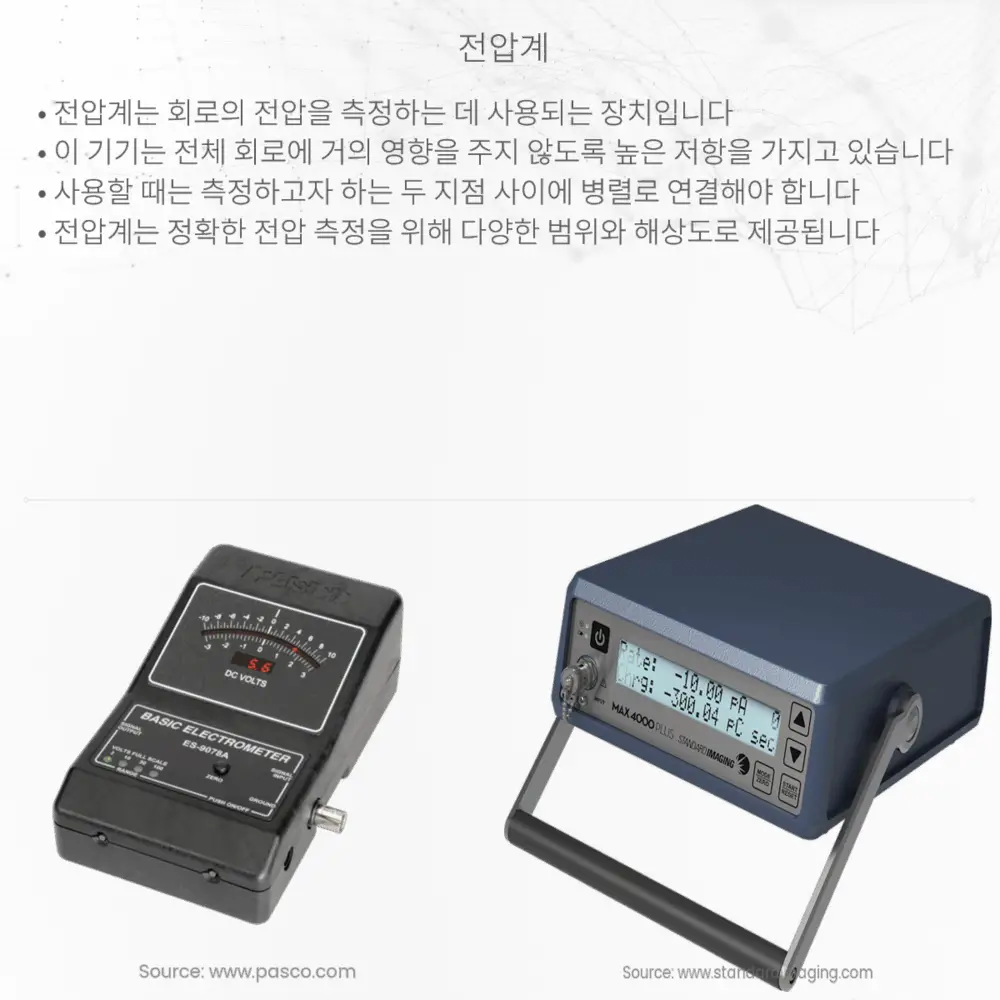

전압계란 무엇인가
전압계란 전기 회로에서 특정 두 점 사이의 전위차(전압)를 측정하는 장치입니다. 이 기기는 공학, 실험 물리학은 물론 일상 생활에서도 매우 중요한 역할을 합니다. 전압을 측정함으로써 우리는 전기 회로나 장비가 올바르게 작동하는지, 안전한지를 검사할 수 있으며, 전자 제품의 설계와 분석에 필수적인 정보를 제공받을 수 있습니다. 전압계는 아날로그와 디지털 두 가지 주요 유형으로 나뉩니다.
전압계의 작동 원리
전압계는 일반적으로 메인 회로에 병렬로 연결됩니다. 병렬 연결은 전압계가 측정하고자 하는 두 점 사이의 실제 전압을 정확하게 반영하도록 해주며, 회로에 거의 영향을 주지 않습니다. 전압계의 내부 저항은 가능한 한 높아야 하는데, 이는 부하에 의한 전압 강하를 최소화하여 더 정확한 측정값을 얻기 위함입니다.
- 아날로그 전압계: 아날로그 전압계는 특히 갈바노미터를 기반으로 합니다. 갈바노미터는 전류가 코일을 지날 때 발생하는 자기장에 의해 코일이나 지시 바늘이 움직이는 기구입니다. 이 기구는 바늘이 움직임으로써 눈금판 상에서 전압을 읽을 수 있게 해줍니다.
- 디지털 전압계: 디지털 전압계는 아날로그 신호를 디지털 신호로 변환하는 아날로그-디지털 컨버터(ADC)를 사용하여 작동합니다. 이러한 전압계는 측정값을 숫자 형태로 표시하며, 아날로그 전압계에 비해 읽기 쉽고 더 정밀한 측정이 가능합니다. 대부분의 현대 전자 장비에는 디지털 전압계가 통합되어 있습니다.
전압계의 중요성과 사용 시 유의 사항
전압계를 사용할 때는 몇 가지 중요한 사항을 유의해야 합니다. 첫째로, 올바른 측정 범위를 선택하는 것이 중요합니다. 대부분의 전압계에는 다양한 측정 범위가 있어, 사용자가 측정하려는 전압에 최적인 범위를 선택해야 합니다. 너무 낮은 범위를 선택하면 전압계가 과부하될 수 있으며, 너무 높은 범위를 선택하면 정밀도가 떨어질 수 있습니다. 또한, 전압계가 회로에 올바르게 연결되었는지 확인해야 하며, 잘못된 연결은 부정확한 측정 또는 장비 손상을 초래할 수 있습니다. 마지막으로, 항상 안전을 유념하면서 작업해야 합니다. 이는 전기 충격 방지는 물론 주변의 사람과 장비를 보호하기 위함입니다.
전압계 사용 시 안전한 케이스
전압계 사용 시 안전은 최우선입니다. 전압계를 사용할 때는 항상 정확한 절차를 따르고 제조사가 제공한 지침을 읽어야 합니다. 절연된 도구를 사용하고, 전압계와 접촉하는 손이나 도구가 습기 없이 건조한 상태인지 확인하는 것이 중요합니다. 작업 환경은 청결하고 잘 정돈되어 있어야 하며, 만약 전압계에 손상이 보인다면 즉시 사용을 중단하고 수리하거나 교체해야 합니다.
결론
전압계는 전기 회로의 필수적인 진단 도구로, 안전하고 효율적인 전기 시스템 유지에 필수적입니다. 아날로그와 디지털 전압계 모두 고유한 장점이 있으며, 올바르게 사용될 때 정확한 전위차 측정을 제공합니다. 적절한 측정 범위 선택, 올바른 연결 확인, 안전 수칙 준수는 정확한 데이터를 얻고 사용자와 장비를 보호하는 데에 중요합니다. 모든 전기 작업에 전압계를 사용하는 것은 기술 전문가 뿐만 아니라, 교육적 환경에서 과학을 배우는 학생들에게도 전기의 기본 원리를 이해하는데 큰 도움이 됩니다. 이처럼 전압계는 우리의 삶을 더 안전하고, 더 효율적으로 만드는 데 기여하는 중요한 도구입니다.
