이중 다이오드는 전류 조절을 위한 반도체 소자로, 두 pn 접합이 포함된 구조로 전자 회로의 다양한 용도에 적합합니다.
이중 다이오드란 무엇인가?
전자 장치에 흔히 사용되는 이중 다이오드(double diode)는 전기와 자기 현상을 활용하여 전류의 흐름을 조절하는 반도체 소자입니다. 다이오드는 기본적으로 두 개의 전극, 즉 양극(anode)과 음극(cathode)으로 구성되며 전류가 단방향으로만 흐르게 하는 역할을 합니다. 이중 다이오드는 말 그대로 두 개의 다이오드가 하나의 패키지 안에 포함되어 있는 형태를 말하며, 서로 다른 회로에서 동시에 사용하기에 적합합니다.
이중 다이오드의 구조와 작동 원리
이중 다이오드는 대체로 두 개의 pn 접합으로 이루어져 있습니다. pn 접합은 양성(p-type) 반도체와 음성(n-type) 반도체가 결합하여 형성되는 접합으로, 이곳에서 빛이나 열과 같은 에너지를 받아 전자(electrons)와 정공(holes)이 생성되어 전기적 특성이 나타납니다.
이중 다이오드에서는 양극에 전압을 가하면 pn 접합에서 전자가 음극으로, 정공이 양극으로 이동하게 되어 전류가 흐르게 됩니다. 반대로 음극에 전압을 가하면 pn 접합의 전자와 정공은 각각 반대 방향으로 밀려나게 되어 전류가 거의 흐르지 않게 됩니다. 이러한 성질 때문에 다이오드는 전류의 방향을 제어하는 데 주로 사용됩니다.
- 직렬 연결된 회로에서의 역할: 두 다이오드가 직렬로 연결되어 있을 때, 하나의 다이오드가 전류를 차단하면 다른 하나는 여전히 전류가 통과할 수 있어, 보다 복잡한 전기 신호를 처리할 수 있습니다.
- 병렬 연결된 회로에서의 용도: 두 다이오드가 병렬로 연결될 경우, 각각의 다이오드가 서로 다른 전압 레벨에서 활성화되어 보다 넓은 범위의 전압을 처리할 수 있습니다.
다이오드의 특성 및 이용
이중 다이오드는 전력 공급, 신호 처리 및 전자 장치의 보호 등 다양한 분야에서 이용됩니다. 다이오드의 중요한 특성 중 하나는 순방향 전압(foward voltage), 즉 다이오드가 전류를 잘 통과하게 되는 전압 값입니다. 이 특성은 높은 전압에서의 장치 보호와 저전압 신호의 검출에 유용하며, 이중 다이오드를 통해 이 두 가지 기능을 동시에 수행할 수 있습니다.

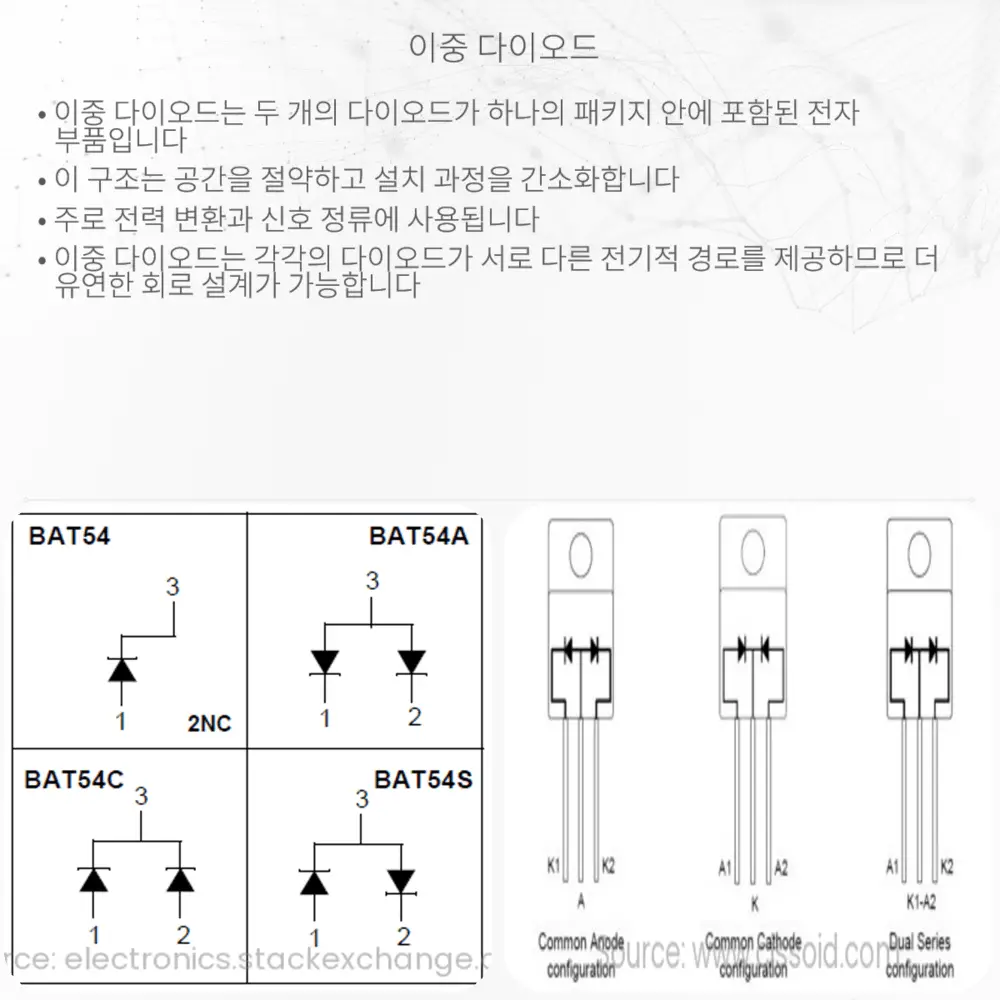

또한, 공통된 양극 혹은 음극을 가진 이중 다이오드는 전력 변환기와 같은 전자 회로에서 컴팩트한 설계를 가능하게 합니다. 이중 다이오드를 사용함으로써 회로 설계가 단순화되고, 공간 효율성이 증가하며, 제조 비용을 절감할 수 있습니다.
이처럼, 이중 다이오드는 전자공학에서 중요한 역할을 하는 부품으로서, 다양한 전기적 특성을 이해하고 정확하게 적용하는 것이 중요합니다. 이중 다이오드의 물리적 원리와 실생활에서의 활용 사례를 배우는 것은 전자공학을 이해하는 데 큰 도움이 될 것입니다.
다양한 형태의 이중 다이오드
시중에서는 다양한 형태와 크기의 이중 다이오드가 제공되어, 각기 다른 목적에 맞게 사용됩니다. 일부는 표면에 장착되고(surface-mounted), 일부는 전선을 통해 회로에 직접 납땜됩니다(through-hole). 또한, 다이오드의 전기적 특성인 최대 정류 전류(maximum rectified current), 최대 역 전압(maximum reverse voltage), 전압 강하(voltage drop) 등이 제품마다 다르므로, 사용하려는 응용 분야의 요구 사항에 부합하는 제품을 선택해야 합니다.
이중 다이오드 선택 시 고려사항
이중 다이오드를 선택할 때, 몇 가지 중요한 고려 사항이 있습니다. 우선, 필요한 전압 및 전류 규격에 해당하는 다이오드를 선택해야 합니다. 다음으로, 동작 온도 범위가 사용 환경에 적합한지를 확인해야 하며, 패키지 크기가 회로 보드상의 공간과 맞는지도 중요합니다. 마지막으로, 다이오드의 전파 지연(time lag)과 같은 스위칭 속도도 성능에 영향을 미치므로, 이를 고려해야 합니다.
결론
이중 다이오드는 다기능성과 고효율이 결합된 전자 부품으로, 전류를 일방향으로만 통과시키는 독특한 특성 덕분에 다양한 전자 회로에서 중요한 역할을 합니다. 특히 복잡한 전기 신호를 다루거나, 전력 변환 과정에서의 소형화와 비용 절감에 이바지한다는 점에서 그 가치가 높습니다. 이처럼 다이오드의 물리적 원리를 이해하고 적절한 이중 다이오드를 선택하는 것은 전자 공학 분야에서의 혁신과 발전을 가속화하는 데 기여할 것입니다. 이 글을 통해 이중 다이오드에 대한 기본적인 이해를 얻으셨기를 바라며, 이 지식이 실제 전자 공학 문제를 해결하는 데 도움이 되기를 바랍니다.
