유도 총 고조파 왜곡 분석기는 전기 시스템의 고조파 왜곡을 측정하고 전력 품질을 분석하는 장비로, 전력 시스템 최적화에 필수적입니다.
유도 총 고조파 왜곡 분석기란?
전기 엔지니어링 분야에서 ‘유도 총 고조파 왜곡(THD, Total Harmonic Distortion)’이란 용어는 신호나 전기 전원의 왜곡 정도를 나타내는 중요한 지표 중 하나입니다. 유도 총 고조파 왜곡 분석기는 주로 전기 시스템 내에서 발생하는 비선형 부하에 의해 생기는 고조파 레벨을 측정하고 분석하는 장비를 말합니다. 고조파란 원래의 정현파 신호에 추가되어 그 형태를 변화시키는 주파수의 배수로 나타나는 전기적 현상을 말합니다.
고조파 왜곡의 원인 및 영향
고조파 왜곡은 주로 반도체 스위칭 장치, 변압기, 전동기 등과 같은 비선형 부하에서 발생합니다. 이들 부하는 순수 정현파 형태의 입력 전압이나 전류를 필요로하지 않으며, 고조파 요소들을 생성할 수 있습니다. 고조파는 전력 시스템의 전반적인 성능에 부정적인 영향을 미칠 수 있으며, 전기 장비의 불필요한 과열, 에너지 손실 증대, 통신장비 간섭, 보호 장비 오작동 등의 문제를 유발할 수 있습니다.
유도 총 고조파 왜곡 분석기의 작동 원리

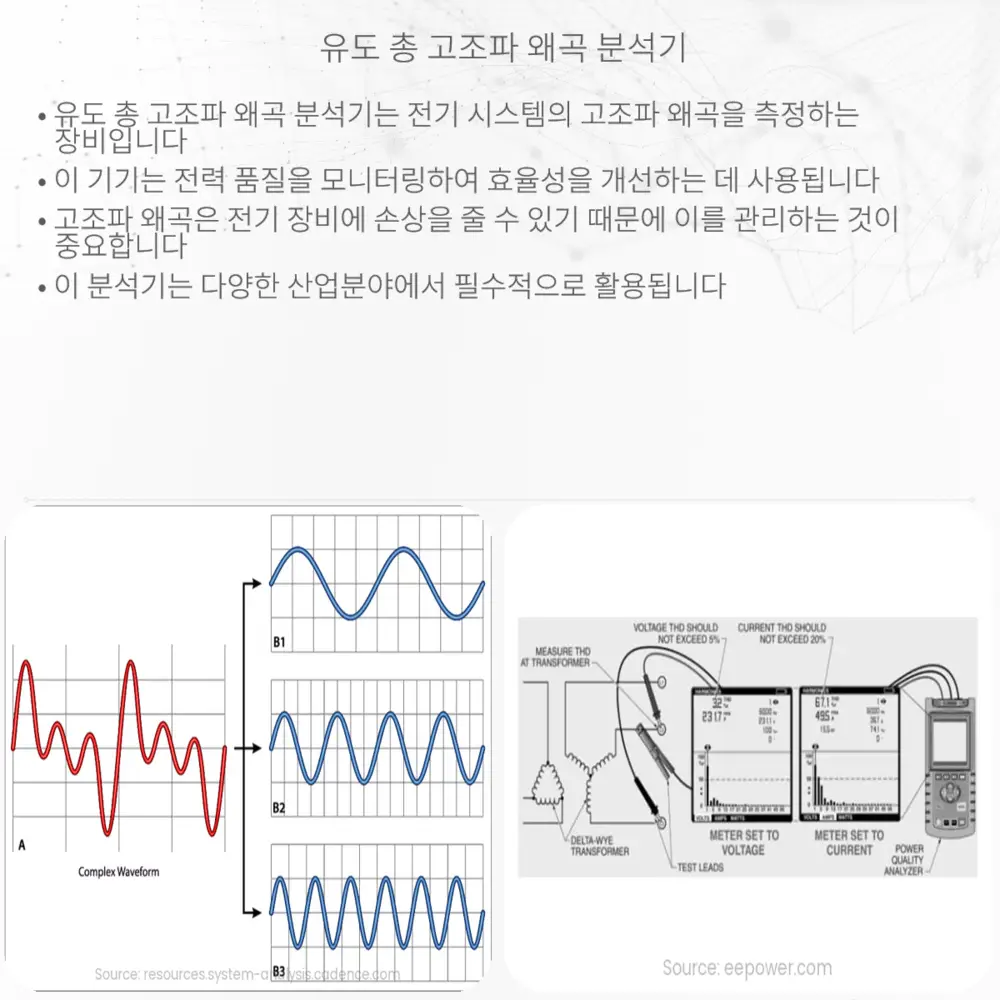

유도 총 고조파 왜곡 분석기는 전기 시스템의 전류와 전압 신호를 측정하여 해당 신호들이 포함하고 있는 고조파 성분들을 분석합니다. 이 장비는 푸리에 변환을 사용하여 시간 영역의 신호를 주파수 영역으로 변환하고, 각 고조파 성분의 크기와 위상을 분석하여 전체 신호의 고조파 왜곡 정도를 나타내게 됩니다.
- 정밀한 측정: 고조파 왜곡 분석기는 높은 정밀도를 가지고 각 주파수 성분을 식별하고 측정합니다.
- 실시간 분석: 일부 고급 모델은 실시간으로 데이터를 처리하고 바로 결과를 보여줍니다.
- 다기능: 왜곡뿐만 아니라 전력 품질 분석을 위한 다양한 기능을 제공합니다.
THD 측정 방법
유도 총 고조파 왜곡은 보통 백분율(%)로 나타내며, 기본 주파수 성분에 비해 추가된 고조파 성분들의 전력의 합으로 정의됩니다. 공식적으로 THD는 다음과 같은 식으로 표현할 수 있습니다:
THD = √((V22 + V32 + V42 + … + Vn2) / V1) * 100%
여기서 V1는 기본 주파수(1차 고조파)의 전압, V2, V3, V4, … Vn은 각각의 고조파 성분들의 전압을 나타냅니다. 유도 총 고조파 왜곡 분석기는 이러한 각종 측정치를 기반으로 고조파 왜곡 정도를 계산하게 됩니다.
실생활에서의 응용
유도 총 고조파 왜곡 분석기는 전력 품질 관리, 전기 설계, 유지 보수 등 다양한 분야에서 필요로 합니다. 산업용 전기 시스템은 물론, 재생에너지 발전, 전력 전송, 데이터 센터 등에서도 고조파 분석은 필수적인 부분입니다. 고조파의 정확한 측정과 분석을 통하여 전기 시스템의 효율을 향상시키고, 장비 수명을 연장할 수 있으며, 전력 소비를 절감하는 데 큰 도움이 됩니다.
결론적으로, 유도 총 고조파 왜곡 분석기는 전기 시스템의 전력 품질을 보장하고 최적화하기 위한 중요한 도구입니다. 엔지니어와 기술자들은 이러한 장비를 사용하여 보다 안정적이고 효율적인 전력 시스템을 구축하고 운용할 수 있습니다.
