유기 필드 이펙트 트랜지스터의 기초
유기 필드 이펙트 트랜지스터(Organic Field-Effect Transistor, OFET)는 전기적 신호를 스위칭하고 증폭하는 데 사용되는 반도체 소자 중 하나입니다. 이 기기의 작동 원리는 전통적인 실리콘 기반 필드 이펙트 트랜지스터(FET)와 유사하지만, 유기 반도체 재료를 사용한다는 점에서 차이가 있습니다. 유기폴리머 또는 작은 유기분자로 만들어진 유기 반도체는 가공이 쉽고 유연성이 있어 다양한 응용 분야에서 유용하게 활용됩니다.
유기 필드 이펙트 트랜지스터의 구조

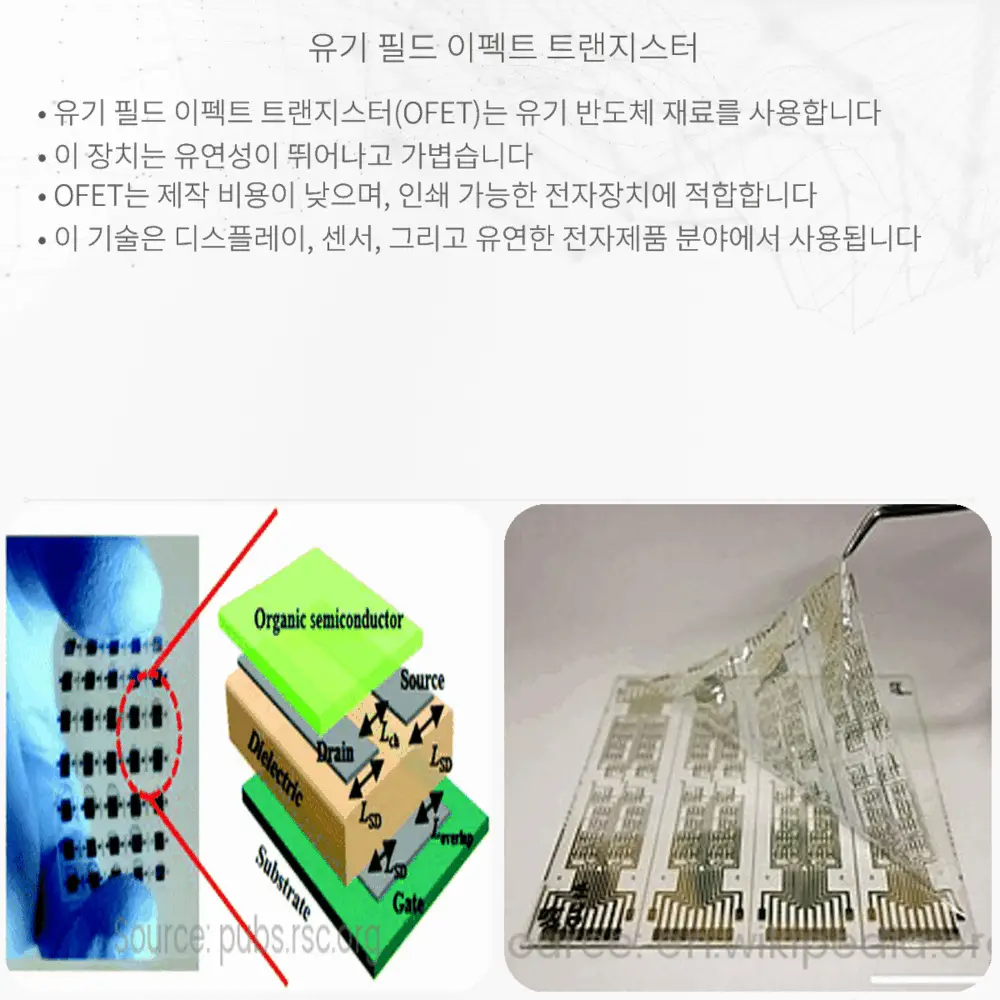

OFET는 소스(Source), 드레인(Drain), 게이트(Gate)라는 세 개의 주요 전극으로 구성됩니다. 이 전극들 사이에는 유기 반도체 층과 게이트 절연체 층이 존재합니다. 게이트 절연체 층은 게이트 전극과 유기 반도체 층 사이의 전기적 차단을 제공합니다. 반도체 층은 소스와 드레인 전극 사이에 있으며, 이곳에서 전하 캐리어들이 이동합니다.
- 소스(Source) 전극: 전자 또는 정공이 반도체로 주입되는 지점입니다.
- 드레인(Drain) 전극: 전하 캐리어가 모여서 빠져나가는 지점입니다.
- 게이트(Gate) 전극: 전기장을 통해 반도체 층의 전도도를 조정합니다.
유기 필드 이펙트 트랜지스터의 작동 원리
OFET의 작동은 게이트 전극에 인가되는 전압에 의해 제어됩니다. 게이트 전압이 인가되면, 절연체 층 밑에 전하 캐리어들이 모여 채널(channel) 형성합니다. 이 채널의 전도도는 게이트 전압의 크기에 따라 조절됩니다. 소스 전극에서 주입된 전자(혹은 정공)는 드레인으로 이동하면서 전류를 형성하고, 이 전류는 소자의 전기적 신호로 사용됩니다.
환경에 따른 영향을 받기 쉬운 유기물의 특성상, OFET는 높은 성능을 유지하기 위해 적절한 포장기술이 필요합니다. 또한, 유기 반도체 재료의 특성상 전자 또는 정공 이동도가 낮을 수 있어, 이를 향상시키기 위한 연구가 활발히 진행 중입니다.
유기 필드 이펙트 트랜지스터의 응용
유연성과 가공 용이성으로 인해 OFET는 플렉시블 디스플레이(flexible displays), 센서, RFID 태그와 같은 유연 전자 제품에 널리 적용되고 있습니다. 또한, 유기 전자 재료는 인쇄 기술을 이용하여 대면적으로 제조하기 쉬워, 전통적인 실리콘 기반 소자보다 생산 비용을 크게 절감할 수 있습니다. 이로 인해 OFET 기반의 전자 장치가 미래의 전자 제품들을 위한 새로운 패러다임을 제시하고 있습니다.
OFET 기술은 아직 초기 단계에 있으며, 효율성, 내구성, 그리고 신뢰성 측면에서 지속적인 개선이 필요합니다. 하지만 그 가치 있는 특성으로 인해 미래 전자 기기의 중요한 구성 요소가 될 가능성이 큽니다.
이러한 유기 필드 이펙트 트랜지스터의 기본적인 이해를 가지고 나면, 전자와 전기의 상호 작용을 통해 복잡한 전기적 장치가 어떻게 만들어지고 작동하는지 더 깊이 고찰할 수 있습니다. 전자공학과 물리학의 이러한 교차점에서, 우리는 무한한 가능성을 갖는 새로운 혁신적인 기술들을 발견할 수 있습니다.
