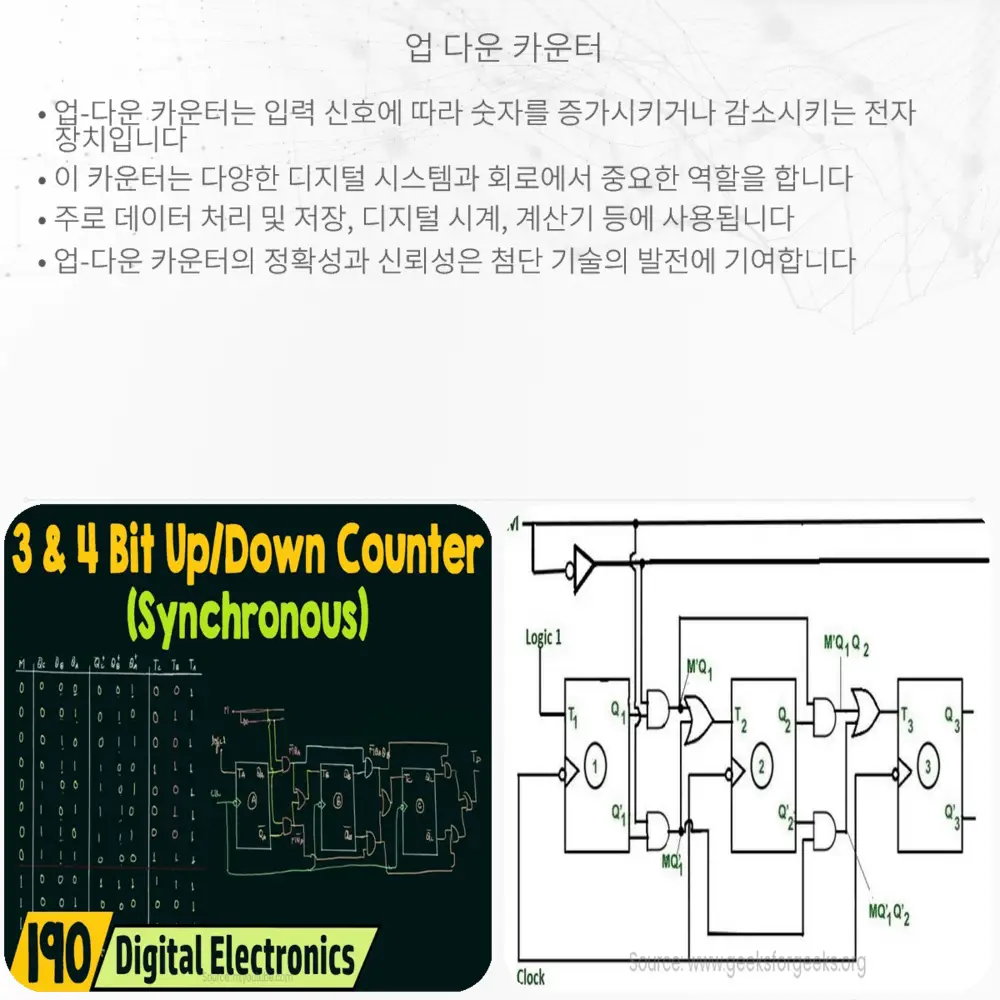

업-다운 카운터의 기본 원리
업-다운 카운터(Up-Down Counter)는 디지털 회로에서 널리 사용되는 구성 요소로, 숫자를 위로 세거나 아래로 세는 기능을 합니다. 이 카운터는 주로 주파수의 계수, 위치의 측정, 디지털 시계, 컴퓨터의 메모리 관리 등 다양한 분야에서 중요한 역할을 수행합니다.
업-다운 카운터는 디지털 논리 회로인 플립플롭(flip-flop)으로 구성되며, 각 플립플롭은 1비트의 정보를 저장할 수 있습니다. 카운터가 ‘업’ 모드일 때는 숫자가 증가하고, ‘다운’ 모드일 때는 감소합니다. 이 선택은 외부에서 제어 신호로 결정됩니다.
업-다운 카운터의 구성 요소
- 플립플롭(Flip-Flop): 데이터를 저장하는 기본 단위로, D 타입, JK 타입 등 다양한 종류가 있습니다.
- 클록(Clock): 카운터에 순차적 변화를 야기하는 펄스 신호입니다.
- 업/다운 제어 논리: 카운트 방향을 결정하는 회로로, ‘업’인지 ‘다운’인지를 제어합니다.
- 리셋(Reset): 카운터를 초기 상태로 되돌리는 신호입니다.
업-다운 카운터의 작동 원리
업-다운 카운터의 작동은 클록 신호에 응답하여 이루어집니다. 클록 신호가 입력될 때마다 업/다운 제어 논리에 따라 카운터가 증가하거나 감소합니다. 이러한 변화는 부호화된 형태로 플립플롭에 저장되며, 이를 통해 연속된 숫자 또는 데이터를 나타낼 수 있습니다.
다음은 업-다운 카운터의 기본적인 작동 순서입니다:
- 리셋 신호가 카운터에 적용되어, 모든 플립플롭이 초기 상태(보통 0)로 설정됩니다.
- 업/다운 제어 논리에 따라 카운터의 카운트 방향이 결정됩니다.
- 클록 신호가 발생할 때마다 플립플롭의 상태가 변경되어, 숫자가 증가하거나 감소합니다.
- 변경된 플립플롭 상태는 출력으로 나타납니다.
업-다운 카운터의 응용 예
업-다운 카운터는 디지털 시스템에서 광범위하게 응용됩니다:
- 디지털 시계: 시간을 추적하여 분과 초를 증가시키거나 감소시키는데 사용됩니다.
- 주파수 카운터: 주파수를 측정하기 위해 전자 신호의 주기를 세는데 사용됩니다.
- 포지셔닝 시스템: 모터의 회전수를 세어 위치를 조절하는데 이용됩니다.
이러한 업-다운 카운터는 현대의 디지털 기술에서 없어서는 안 될 중요한 요소 중 하나로 자리잡고 있으며, 우리의 일상 생활과 밀접한 관련을 가지고 있습니다. 이러한 기본적인 개념을 이해함으로써, 우리는 디지털 시스템의 원리 및 작동 방식에 대해 보다 깊은 이해를 할 수 있습니다.
