야기-우다 안테나는 1920년대에 고안된 방향성을 제공하는 무선 통신용 안테나로, 텔레비전 수신과 무선 인터넷에 사용됩니다.
야기-우다 안테나란?
야기-우다 안테나(Yagi-Uda antenna)는 일본의 물리학자 야기 히데쓰구(Yagi Hidetsugu)와 우다 시게토(Shintaro Uda)에 의해 1920년대 초에 고안된 방향성 안테나입니다. 이 안테나는 무선 통신에서 주로 사용되며, 텔레비전 수신기 및 무선 인터넷 연결 등 다양한 분야에 활용됩니다. 야기-우다 안테나의 설계가 간단하고 효율적인 방향성을 제공하기 때문에 높은 인기를 얻었습니다.

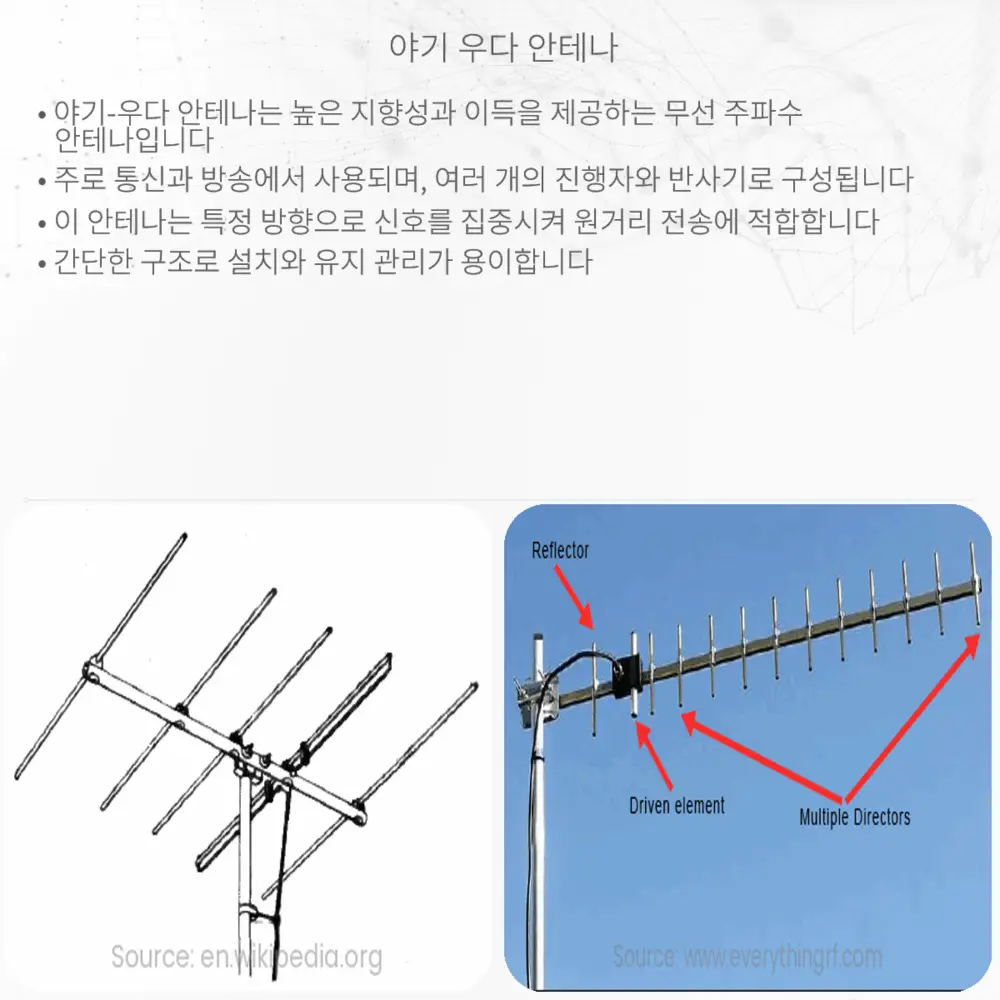

야기-우다 안테나의 구조
야기-우다 안테나의 기본 구성 요소는 다음과 같습니다:
- 급전소(Feeding Element): 일반적으로 ‘드라이브 엘리먼트’라고도 하며, 실제로 신호를 송수신하는 부분입니다.
- 반사기(Reflector): 드라이브 엘리먼트의 뒤쪽에 있는 긴 막대로, 신호를 앞쪽으로 집중시키는 역할을 합니다.
- 지향소(Director): 드라이브 엘리먼트의 앞쪽에 여러 개 배치되어, 전파가 특정 방향으로 강화되도록 도와줍니다. 지향소를 추가할수록 안테나의 방향성은 더 커집니다.
이들 구성 요소들은 보통 금속 막대로 되어 있으며, 특정한 간격과 길이를 가지고 맞춰져 있어야 안테나의 효율성이 극대화됩니다.
야기-우다 안테나의 작동 원리
야기-우다 안테나의 작동 원리는 전파의 ‘선형 배열(Line Array)’ 및 ‘공진(Resonance)’ 개념을 활용합니다. 전파는 전자기파의 일종으로, 전기와 자기의 성질을 모두 가지고 있습니다. 이 전자기파가 안테나의 드라이브 엘리먼트를 통과할 때, 이 주파수에서 공진이 일어나며, 이로 인해 주변의 다른 막대금속인 반사기와 지향소에 전류가 유도됩니다.
반사기는 신호를 앞으로 반사시켜 전파의 방향을 강화하고, 지향소들은 전파를 앞쪽 방향으로 직진하게 함으로써 방향성을 강화합니다. 이렇게 주파수 공진과 간섭 작용을 통해 특정 방향으로의 신호 강도를 높이는 것이 야기-우다 안테나의 핵심입니다.
야기-우다 안테나의 응용
야기-우다 안테나는 고정밀 통신에 매우 적합한 안테나로, 그 효율과 신뢰성 덕분에 여전히 광범위하게 사용되고 있습니다. 진보된 기술에도 불구하고, 간단하면서도 효과적인 야기-우다 안테나의 설계는 복잡한 장비나 대규모 인프라에 비해 비용 효과적인 해결책을 제공합니다.
야기-우다 안테나는 다음과 같은 분야에서 활용됩니다:
- 텔레비전 수신 안테나: 지상파 방송 신호를 수신하기 위해 여전히 많은 가정에서 사용됩니다.
- 아마추어 무선 통신: 무선 통신 애호가들이 장거리 통신을 위해 사용합니다.
- 위성 통신: 지향성이 중요한 위성신호 수신에 이용됩니다.
- 레이더 시스템: 물체 탐지와 추적에 쓰이며, 특정 방향으로의 강한 신호를 필요로 합니다.
야기-우다 안테나는 구조가 단순하고 비용도 저렴하여 응용 범위가 넓은 뛰어난 안테나입니다. 이와 같은 안테나의 원리와 특성을 이해함으로써, 우리는 전파를 사용한 무선 통신의 다양한 측면을 더 잘 이해하고 활용할 수 있게 됩니다.
