삼상 유도 전동기의 원리와 구조, 작동 방식, 슬립 현상, 그리고 산업 내 다양한 용도와 장점에 대해 설명하는 글입니다.
삼상 유도 전동기의 기본 원리
삼상 유도 전동기는 전기를 기계적 에너지로 변환시키기 위해 광범위하게 사용되는 기기입니다. 제조업, 그리고 다양한 산업 현장에서 필수적으로 쓰이며, 그 효율성과 견고함 때문에 선호되는 동력원입니다.

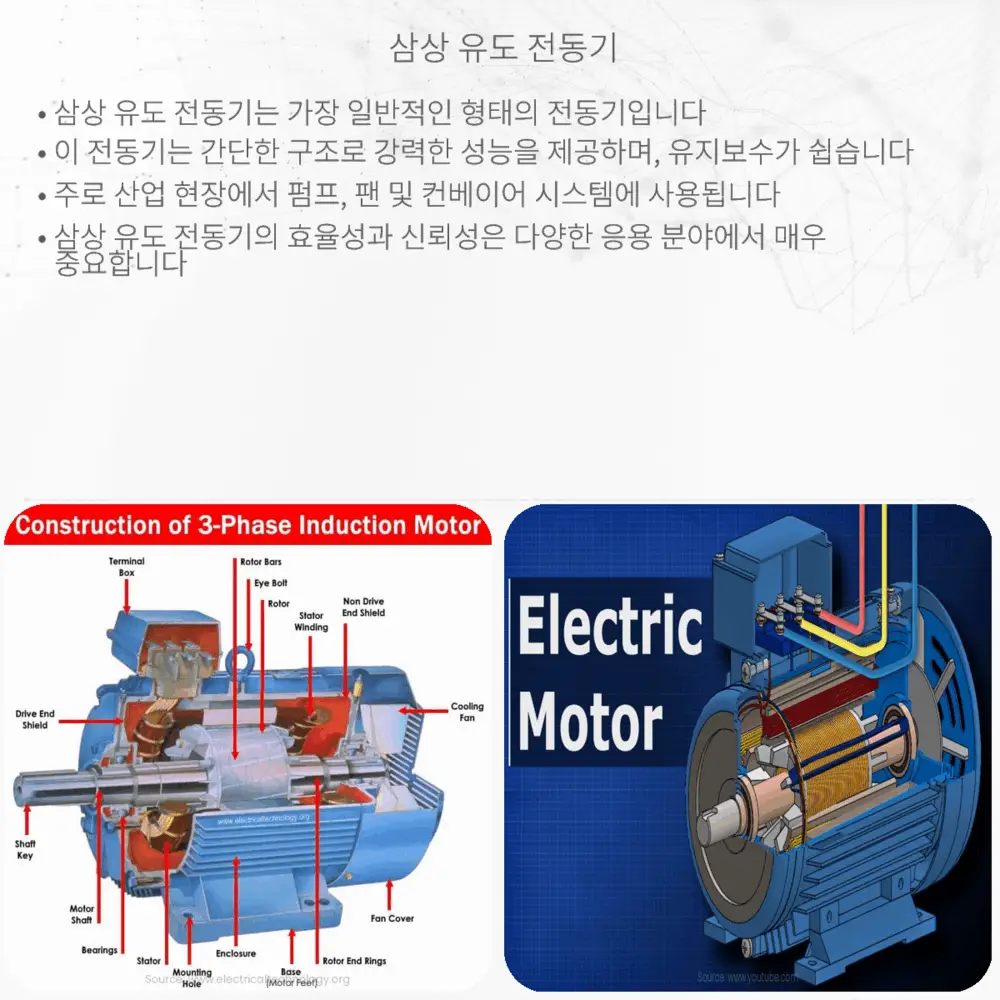

삼상 유도 전동기란?
삼상 유도 전동기는 교류(AC) 전기를 사용하여 작동하는 회전자(rotor)와 고정자(stator)로 구성된 모터입니다. 이 모터의 핵심은 삼상의 전류를 사용하여 회전자 주위에 회전하는 자기장을 생성하고, 이로 인해 회전력을 발생시킨다는 점입니다.
작동 원리
삼상 유도 전동기의 작동은 간단합니다. 고정자는 전기 코일이 감겨 있는 코어로 이루어져 있으며, 이 코일에 삼상 전류가 흐르면 회전자를 둘러싼 자기장이 생깁니다. 삼상 전류가 순차적으로 코일에 인가될 때, 위상 차이 덕분에 자기장이 시간에 따라 회전하는 효과를 낼 수 있습니다.
삼상 전류와 자기장 생성
삼상 전류는 120°의 위상 각도를 가진 세 전류의 집합입니다. 이렇게 서로 위상이 차이 나는 전류를 고정자 코일에 인가하면, 자기장은 시간에 따라 회전하는 듯한 효과를 내며 회전자를 끌어당깁니다.
유도 전류와 회전력 생성
회전하는 자기장은 회전자 코일 내에 유도 전류를 생성합니다. 이 유도 전류는 자기장과 상호작용하여 힘을 발생시키는데, 이러한 현상을 ‘전자유도’라고 합니다. 이 힘은 회전자를 회전시키는 동력으로 작용합니다.
회전 속도 조절
삼상 유도 전동기의 회전 속도는 공급 전류의 주파수와 고정자의 자기장에 의해 결정됩니다. 이를 ‘동기속도’라고 하며, 식으로 표현하면 다음과 같습니다:
- \( N_{\text{sync}} = \frac{120 \times f}{P} \)
여기서 \( N_{\text{sync}} \)는 동기속도(RPM), \( f \)는 전류의 주파수(Hz), \( P \)는 폴 쌍의 수입니다. 실제 회전자의 속도는 슬립 때문에 동기속도보다 조금 느립니다.
슬립(Slip)
슬립은 동기속도 대비 실제 회전 속도가 느린 현상을 가리키며, 전동기 효율과 성능을 결정짓는 중요한 요소입니다. 슬립은 다음의 공식으로 표현할 수 있습니다:
- \( S = \frac{N_{\text{sync}} – N_{\text{rotor}}}{N_{\text{sync}}} \times 100% \)
여기서 \( S \)는 슬립(%), \( N_{\text{rotor}} \)는 회전자의 실제 속도(RPM)입니다.
삼상 유도 전동기의 장점
- 구조가 간단하여 유지보수가 쉽다.
- 내구성이 좋고 오래 사용할 수 있다.
- 효율이 높고 에너지 소비가 적다.
- 부하 조건의 변화에도 안정적으로 작동한다.
이러한 특성 때문에 삼상 유도 전동기는 산업 현장 뿐만 아니라, 다양한 기기에서 널리 사용되고 있습니다. 이해하기 쉬운 기본 원리부터 실제 적용에 이르기까지, 삼상 유도 전동기는 현대 전력 시스템의 중추적인 역할을 담당합니다.
