밴드 패스 필터의 원리, 설계, 응용 및 한계를 탐구하는 깊이 있는 가이드. 신호 처리와 통신의 핵심 요소를 이해하고 최적화하는 데 필수적인 정보를 제공합니다.
밴드 패스 필터란?

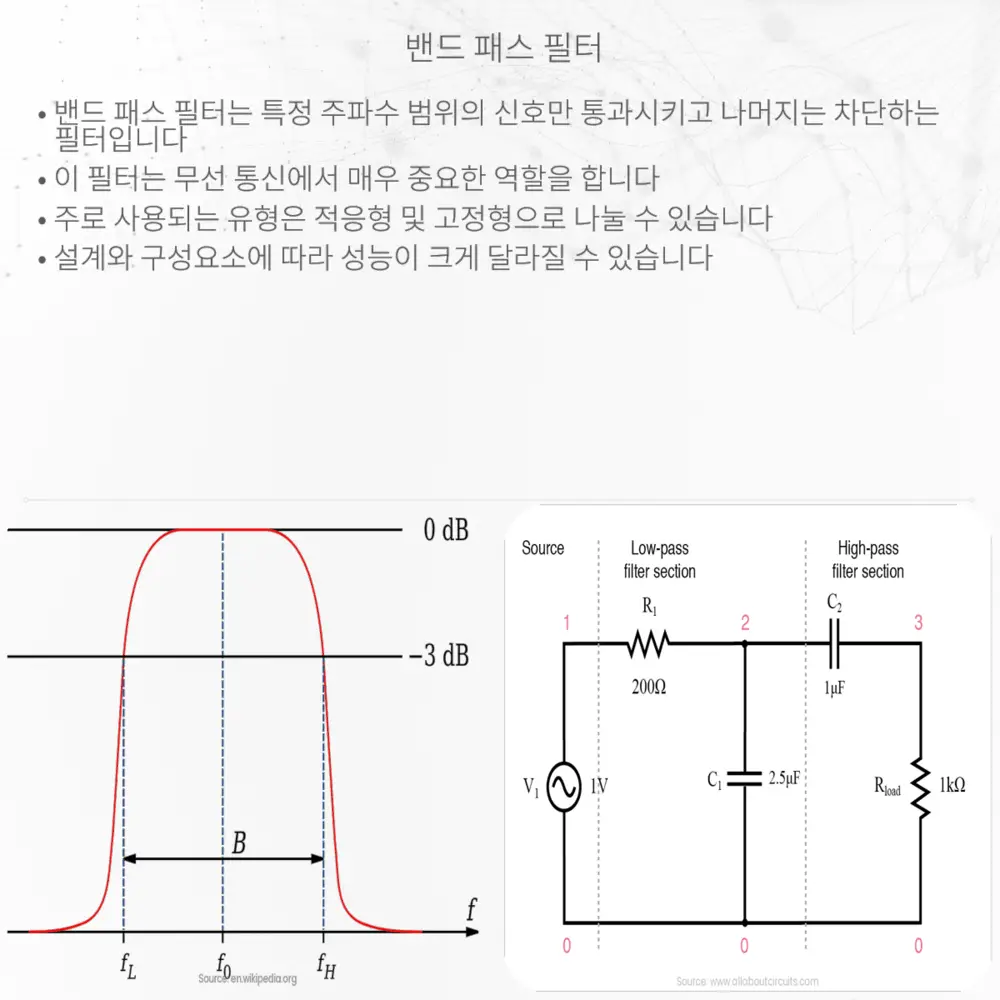

밴드 패스 필터(Band Pass Filter)는 특정 주파수 범위의 신호는 통과시키고, 그 범위 밖의 신호는 차단하는 필터입니다. 이 필터는 신호 처리, 오디오 엔지니어링, 무선 통신 등 다양한 분야에서 중요한 역할을 합니다. 밴드 패스 필터는 저주파수 차단 필터(Low Pass Filter)와 고주파수 차단 필터(High Pass Filter)의 조합으로 생각할 수 있습니다. 이 필터는 주로 전자 회로에서 사용되며, 특정 주파수 대역의 신호만을 선택적으로 추출해야 할 때 유용합니다.
밴드 패스 필터의 작동 원리
밴드 패스 필터의 핵심은 특정 주파수 대역을 통과시키고, 나머지 주파수는 차단하는 것입니다. 이를 위해 필터는 두 개의 주요 구성 요소, 즉 저주파수 차단 필터와 고주파수 차단 필터를 결합합니다. 필터의 통과 대역은 이 두 필터의 컷오프 주파수에 의해 결정됩니다.
밴드 패스 필터의 전달 함수는 일반적으로 다음과 같은 형태로 표현됩니다:
- fc : 컷오프 주파수
- fL : 저주파수 컷오프 주파수
- fH : 고주파수 컷오프 주파수
통과 대역의 주파수 범위는 fL와 fH 사이에 위치하며, 이 범위 내의 신호는 필터를 통과하고, 그 외의 신호는 차단됩니다. 이러한 특성 덕분에 밴드 패스 필터는 특정 신호를 분리하거나 불필요한 잡음을 제거하는 데 매우 효과적입니다.
밴드 패스 필터의 응용
밴드 패스 필터는 다양한 응용 분야에서 중요한 역할을 합니다. 예를 들어, 오디오 처리에서는 특정 주파수 대역의 소리만을 통과시켜 음질을 개선하거나 특정 소리를 강조하는 데 사용됩니다. 무선 통신에서는 원하는 신호를 선택적으로 수신하고, 불필요한 주파수 대역의 신호를 차단하여 통신 품질을 향상시킵니다.
밴드 패스 필터의 설계
밴드 패스 필터의 설계는 주로 필터의 통과 대역폭(bandwidth)과 컷오프 주파수를 결정하는 것에 초점을 맞춥니다. 설계 과정에서는 필터의 응답 특성, 즉 얼마나 빠르게 주파수 응답이 변하는지, 필터가 얼마나 많은 신호를 차단하거나 통과시키는지를 고려해야 합니다. 이러한 특성은 필터의 주파수 대역폭과 기울기에 의해 결정됩니다.
또한, 밴드 패스 필터 설계 시, 필터의 종류에 따라 RC(저항-커패시터), RL(저항-인덕터), 또는 RLC(저항-인덕터-커패시터) 회로를 사용할 수 있습니다. 각각의 회로 구성은 필터의 통과 대역폭과 주파수 응답 특성에 영향을 미칩니다.
밴드 패스 필터의 한계
밴드 패스 필터는 매우 유용하지만, 몇 가지 한계도 가지고 있습니다. 예를 들어, 필터의 선택성이 높을수록 필터의 구조가 복잡해지고, 이는 필터를 구현하는 데 더 많은 비용과 노력이 필요하다는 것을 의미합니다. 또한, 아주 낮은 또는 아주 높은 주파수의 신호를 처리할 때 필터의 성능이 저하될 수 있습니다. 이러한 한계를 극복하기 위해, 필터 설계 시 정밀한 계산과 최적화가 필요합니다.
결론
밴드 패스 필터는 특정 주파수 대역의 신호를 선택적으로 통과시키고, 나머지는 차단하는 기능을 가지고 있어, 신호 처리, 통신, 오디오 엔지니어링 등 다양한 분야에서 중요한 역할을 합니다. 이 필터는 설계 과정에서 컷오프 주파수, 대역폭, 필터의 종류를 고려해야 하며, 필터의 응용 분야와 요구 사항에 따라 최적화됩니다. 밴드 패스 필터의 설계와 구현은 신호의 품질을 향상시키고, 불필요한 신호를 제거하는 데 있어 핵심적인 역할을 하지만, 그 한계를 이해하고 극복하기 위한 노력이 필요합니다. 결국, 밴드 패스 필터는 현대 전자 및 통신 시스템에서 빼놓을 수 없는 중요한 구성 요소입니다.
